Подробная инструкция по применению и настройке брелока томагавк 9010

Вход в режим программирования функций дистанционного запуска

Чтобы произвести вход в меню программирования сигнализации с автозапуском Томагавк, выполняется следующий алгоритм:

1. В автомобиле включается система зажигания, для этого ключ устанавливается в положение «АСС». Силовой агрегат при этом не заводится.
2. Кнопка входа в аварийный режим обслуживания нажимается шесть раз подряд. Если монтаж противоугонной системы выполнялся не самостоятельно, место размещения клавиши следует уточнить у установщика.
3. Затем зажигание отключается установкой ключа в режим «Off».
4. С помощью кнопки входа в аварийный режим обслуживания производится выбор строки с необходимой опцией в соответствии с таблицей программирования. При каждом нажатии клавиши система переходит к последующей функции.
5. Используя коммуникатор и его кнопки, производится выбор нужного параметра в соответствии с таблицей.
6. Для выхода из меню настроек пользователю нужно не предпринимать никаких действий на протяжении десяти секунд.

Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
1 раз	Турботаймер	1 мин	2 мин	3 мин	6 мин
2 раза	Время функционирования силового агрегата после удаленного старта	5 мин	10 мин	15 мин	20 мин
3 раза	Интервал для почасового пуска двигателя авто	1 час	2 часа	4 часа	24 часа
4 раза	Температура воздуха, при которой будет заводиться мотор	-5 градусов	-10 градусов	-20 градусов	-30 градусов
5 раз	Включение режима охраны с закрытием дверных замков при удаленном старте двигателя	Отключено	Включено
6 раз	Активация внешних световых приборов при удаленном запуске мотора	Мигают	Работают постоянно без моргания	Отключены
7 раз	Закрытие дверных замков при включенной защитен после удаленной остановки силового агрегата	Отключено	Включено
8 раз	Режим подготовки транспортного средства к дистанционному старту	Автоматический	Безопасный
9 раз	Включение проводника зажигания АСС при удаленном запуске двигателя	АСС. Активируется одновременно с контактом IGN1 и отключается при включении стартерного механизма	IGN. Активируется одновременно с контактом IGN1 и не отключается при прокручивании стартера	Стартер 2, включается при прокручивании механизма	Стартер 3, включается до активации стартерного устройства
10 раз	Контроль функционирования силового агрегата по импульсу/время работы стартерного механизма при запуске	Контроллер давления моторной жидкости/0,8 с	Контроллер давления моторного масла/1,2 с	Контроллер давления моторной жидкости/2 с	Тахометр, время работы стартера – менее 3,6 с
11 раз	Тип силового агрегата	Бензиновый	Дизельный
12 раз	Единицы измерения температуры для автозапуска мотора	Цельсия	Фаренгейта
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
4 раза	Контроль работы силового агрегата по показаниям	Напряжения в бортовой сети автомобиля	По сигналам контроллера давления моторной жидкости	По тахометру	—
7 раз	Запирание дверных замков при удаленном запуске двигателя	Контакт IGN2 активирован, но дверные замки не запираются при автозапуске	Контакт IGN2 отключен, но замки дверей не закрываются при удаленном старте	Контакт IGN2 активирован и дверные замки запираются при автозапуске	Контакт IGN2 отключен и замки дверей закрываются при удаленном старте
8 раз	Задержка активации стартерного механизма перед удаленным пуском силового агрегата для дизельных и бензиновых моторов	2 секунды – рекомендовано для бензинового двигателя	10 секунд – рекомендовано для дизельных силовых агрегатов
15 раз	Единицы измерения уровня температуры в салоне авто для автозапуска/тип блокировки двигателя	Цельсия, дополнительная блокировка нормально-разомкнутая	Фаренгейта, дополнительная блокировка нормально-замкнутая	Цельсия, дополнительная блокировка нормально-замкнутая	Фаренгейта, дополнительная блокировка нормально-разомкнутая
16 раз	Турботаймер	Отключен	1 минута	3 минуты	6 минут
Количество нажатий на аварийную кнопку	Описание опции	Кнопки брелка
1 раз	Активация контакта IGN3 при удаленном старте силового агрегата	АСС. Отключается при активации и прокручивании стартерным механизмом коленвала	IGN. Контактный элемент не отключается при включении стартерного устройства.	Стартер 2. Активируется при срабатывании стартерного механизма.	Стартер 3. Включается до момента прокручивания стартером коленвала.
3 раза	Выбор типа трансмиссии/режим подготовки к удаленному старту двигателя	Автоматическая коробка передач	Механическая трансмиссия с автоматической подготовкой к удаленному запуску	Механическая коробка передач с безопасной подготовкой к дистанционному старту двигателя

Основной функционал

При включении каждого режима раздается звуковой сигнал. Эта опция дает возможность владельцу транспортного средства убедиться в правильности выбранной функции. При активации защитного блока сигнализация отзывается кратковременной сиреной и миганием фонарей. Если опция подключена правильно — световой датчик начнет мигать. О выполнении обратной процедуры система отвечает подачей идентичных сигналов.

В режим иммобилайзера комплект переходит автоматически, по истечении тридцати секунд после отключения зажигания. В подтверждение выбранной опции загорается соответствующий индикатор. Чтобы выключить данный режим, необходимо один раз нажать кнопку с изображением закрытого замочка.

Серия «Томагавк 9010», автозапуск при помощи которой дистанционно осуществляется посредством кнопки с эмблемой ключа, про начало действия режима сообщает вспыхнувшими трижды парковочными фонарями, а на мониторе пульта высвечиваются нужные указатели. После запуска силового агрегата пейджер просигнализирует специфическим мелодийным звучанием.

4.3.20. Проверка состояния и подбор вкладышей коренных и шатунных подшипников коленчатого вала

Видео: привязка брелка сигнализации Tomahawk TZ-9020 на примере автомобиля ВАЗ 2112

Автомобильный рынок сегодня предоставляет возможность выбора огромного количества разных по своим функциональным и эксплуатационным качествам охранных систем (сигнализаций) автомобиля.

При этом особым спросом среди российских автолюбителей пользуется охранная система марки Tomahawk. Сигнализация сравнительно не дорогая, с простым функционалом и бесперебойной работой в любых климатических условиях.

Среди большого разнообразия модельного ряда сигнализаций марки Томагавк можно выделить Tomahawk TZ-9010, а также Tomahawk TW-9010. Далее мы рассмотрим инструкцию, настройки и функционал сигнализации на примере модели Tomahawk 9010.

Читайте в этой статье

Настройка времени на брелке Томагавк 9010

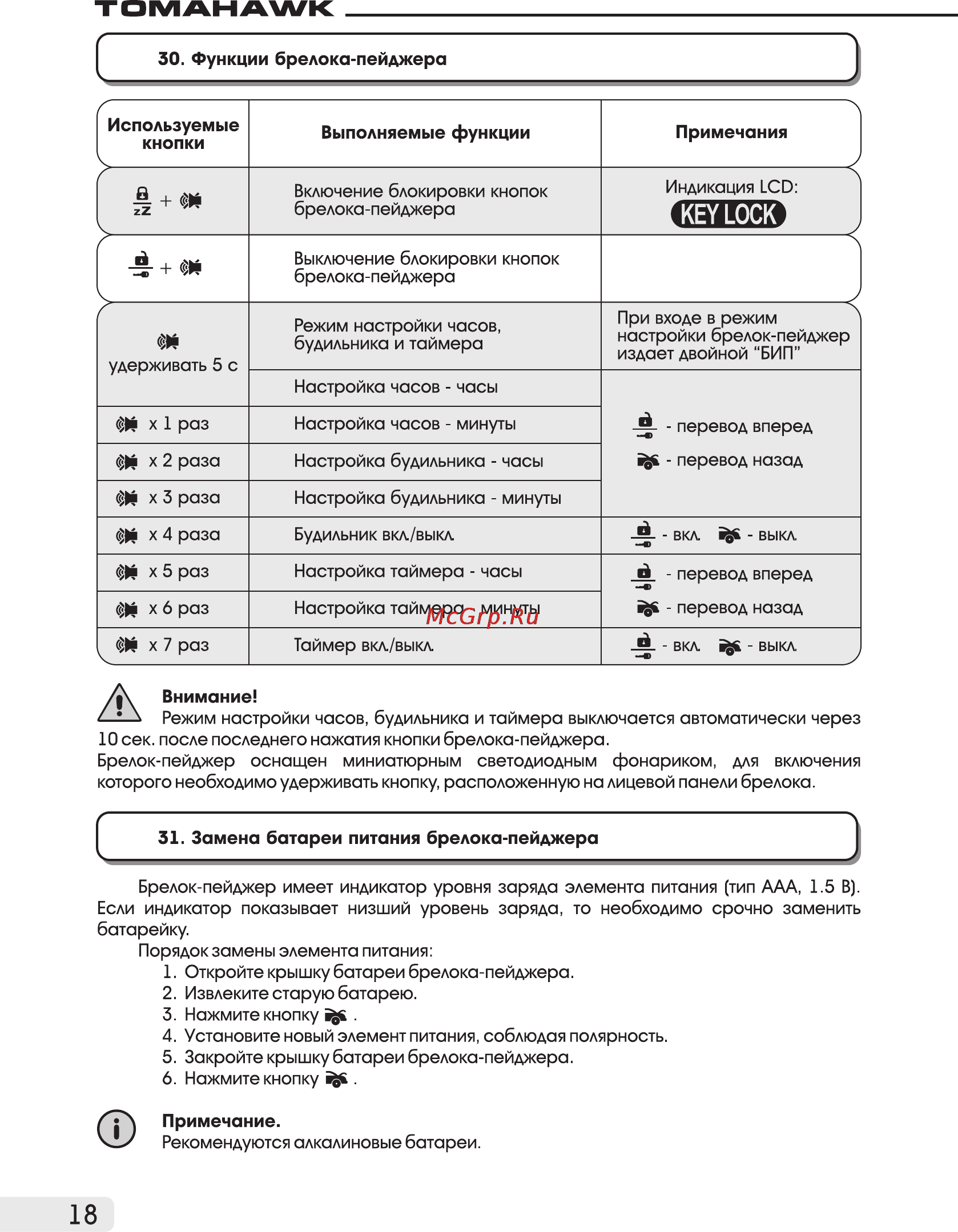

Ниже представлен порядок действий для модификаций сигнализации TZ и TW.

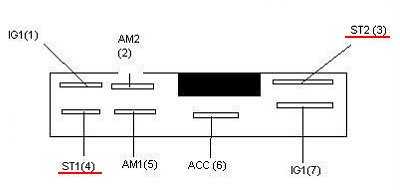

Обозначения проводов замка зажигания

Посмотрите на схему, отображенную на рисунке.

Клеммник с двумя стартерными контактами

Вышесказанное не означает, что оба шнура можно соединить вместе и подключать их, используя рассмотренные здесь схемы. В схемах указан один провод (ST1), составляющий цепь питания стартера. Данный вариант подходит:

• Для всех без исключения отечественных авто;
• Для новых иномарок;
• Для иномарок до 90-91 года выпуска.

Такой вот парадокс – шнур «ST2» не предусмотрен в новых, а также в самых старых моделях.

Схема для TZ-9030

Здесь рассматривается, как подключить основной блок Tomahawk TZ-9030 к замку зажигания, чтобы пользоваться автозапуском. Конечно, после выполнения монтажа нужно произвести программирование, о чем рассказывается дальше. Если требуется использование обходчика, подключайте его к клемме главного разъема сигнализации (черно-красный шнур). Силовой разъем, в свою очередь, имеет следующую распайку.

Инструкция к оборудованию TZ-9030

Если говорить о модели Tomahawk TW-9010, там назначение вывода IGN3 будет другим, отличным от рассматриваемого здесь.

В «главе 1» перечислялись обозначения: IGN1, IGN2, ACC, стартерный провод (ST). Тут добавился шнур «IGN3», но он заменяет собой провод ACC. «Синий» шнур, выходящий из клеммника сигнализации, нужно соединить с контактом ACC, иначе автозапуск работать не будет. В то же время, если внести изменения в настройки, вывод IGN3 можно подключать к контакту ST2. Правда, не ясно, чем тогда «эмулировать» провод ACC.

«T-образное» соединение используют, когда подключаются ко всем проводам, кроме стартерного. А шнур «ST» требуется разрезать, чтобы соединить получившиеся концы с черно-желтыми проводами. Тот кабель, который идет к сигнализации от замка, является сигнальным (тонким).

Схема для TW-9010

Нестандартный способ коммутации стартерного тока характерен для сигнализации следующей модели: Tomahawk TW-9010. С 6-контактного силового клеммника напряжение здесь подается тогда, когда выполняется автозапуск. В остальное время стартерный провод проводит ток, даже если автосигнализация не работает или работает неправильно. В разрыв штатной проводки здесь включено блокирующее реле. Можно ли его убрать из схемы – неизвестно. Лучше, таким образом, придерживаться рекомендованного варианта.

Токовая петля в отсутствии блокировки

Отметим, что сигналки Tomahawk TW-9010 и TZ-9030 могут управлять обходчиком иммобилайзера. «Минусовой» шнур обходчика соединяют с черно-красным кабелем (рисунок в начале главы). Последний предназначен затем, чтобы подключать его к контакту «IGN3», но в большинстве авто эта опция не используется.

Потенциал «массы» на черно-красном шнуре появляется до запуска стартера, что для работы обходчика как раз и требуется. А вообще, все выглядит странно: в сигналках с автозапуском чаще предусматривают отдельный выход, предназначенный только для подключения обходчика.

Основные неисправности автозапуска, причины и способы устранения

Когда автозапуск перестал работать после нормального функционирования, можно выполнить следующие действия:

1. Поменять батарейки в брелке, скорее всего, причина в них.
2. Затем производится разбор коммуникатора и его ремонт при необходимости. Меняются поврежденные кнопки, перепаиваются вздутые конденсаторы. Если пульт падал в воду, необходимо извлечь из него плату и просушить ее в теплом и сухом месте.
3. Возможно, автомобиль находится в районе с выраженными радиопомехами.
4. Иногда происходят сбои в работе охранной системы и нужно настроить автозапуск еще раз.
5. Неисправность пульта или разряд батареек в брелоке. В первую очередь надо убедиться в работоспособности элементов питания и выполнить их замену, если они вышли из строя.
6. Повреждение проводников или окисление контактных элементов на одном из конструктивных устройств автосигнализации. Нужно проверить все компоненты противоугонной системы, в частности, их проводники. Если на кабеле стерлась изоляция, его необходимо менять, окисленные контакты подлежат очистке или перепайке. При замене следует использовать провода с аналогичным сечением. Чтобы не допустить быстрого износа электроцепей, их рекомендуется дополнительно обмотать изолентой.
7. Поломка температурного контроллера. При такой проблеме двигатель не сможет заводиться только по температуре воздуха, в остальных случаях старт будет осуществляться успешно. Требуется проверка датчика и его проводов, если кабель поврежден, электроцепь меняется на новую. Возможная причина может состоять в попадании капель влаги на разъем, тогда устранить проблему позволит просушка колодки.
8. Если перечисленные действия не помогают, следует обратиться к специалисту для перепрограммирования системы.

Если автозапуск Tomahawk не работает изначально, возможны следующие причины:

1. В модели X5 были некорректно внесены настройки для брелка-пейджера. Их можно самостоятельно перенастроить.
2. В процессе установки была допущена ошибка. Некорректный монтаж блока управления или других конструктивных элементов противоугонной системы. Помимо микропроцессорного модуля, неверно могли быть смонтированы датчик температуры, а также реле автозапуска. Если один из компонентов неверно подключен, автозапуск не будет работать вовсе или начнет функционировать некорректно. Требуется диагностика правильности установки всех деталей и их переподключение при необходимости.
3. Конфликт штатного иммобилайзера с блокиратором противоугонной системы. Чтобы решить проблему, потребуется дополнительно установить модуль обхода иммо.

 Загрузка …

Как установить

Главный микропроцессорный блок закрепляется под приборной панелью с помощью саморезов. Приемопередатчик на 434MHz приклеивается на внутреннюю сторону ветрового стекла. Антенна должна располагаться подальше от рамок кузова и щеток стеклоочистителя. Датчик удара тщательно прикручивается к тоннелю пола кузова. Жгуты проводки скрепляются кабельными стяжками. Под капотом устанавливается сирена. Кнопка «Оверрайд» маскируется под рулем.

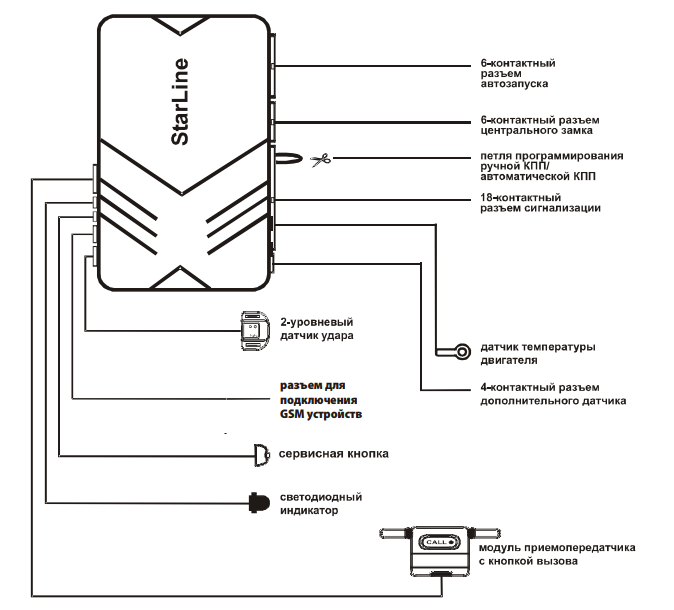

Схема подключения

Провода в основном 18-проводном жгуте имеют разные цвета, что облегчает процесс подключения:

• черный — соединяется с кузовом авто вблизи места установки основного блока;
• питание от аккумулятора подводится через предохранители к 2 красным;
• плюсовой вывод сирены подключается к серому;
• для контроля над работой мотора черный провод с серой полосой подсоединяется к выводу тахометра.

Подключение электроприводов замков осуществляется следующим образом:

• синий и зеленый провода без полос подключаются к моторедуктору;
• синий и зеленый с белой полосой — подсоединяются через рассчитанный на 15 А предохранитель к «плюсу» аккумулятора;
• сине-черный и зелено-черный — к массе.

Кроме того:

• к 2 зеленым проводам с черными и желтыми полосами подключаются через предохранители габаритные огни или лампы указателей поворотов;
• красно-синий — подводится к устанавливаемым отдельно концевикам или выключателям салонного освещения;
• желто-черный — соединяется с реле защиты стартера;
• оранжево-фиолетовый — подключается к кнопке сигнализатора стояночного тормоза или выключателю стоп-сигналов.

Причины поломок шатунных вкладышей

Автомобильная сигнализация Томагавк: как прописать новый брелок

Очень часты случаи, когда брелок сигнализации становится неисправен. В основном это происходит из-за потекшего дисплея. В таких случаях можно купить новый брелок и его запрограммировать. Согласно инструкции к сигнализации, существует следующий порядок действий:

1. Включить зажигание. В соответствии с инструкцией двигатель не должен быть заведенным.
2. Необходимо нажать на кнопку «Override» и удерживать ее.
3. Должно последовать 4 «ЧИРПов» сирены. Они подтверждают, что вход в режим программирования произошел.
4. После этого кнопку оверайд следует отпустить.
5. Следующий шаг — нажатие кнопки «открытие багажника» и «включение тихой охраны». Их необходимо удерживать пока не услышите «ЧИРП» сирены. Они означают подтверждение запоминания нового брелока.
6. Если в течение 6 секунд сигнал с нового брелока поступает в систему, она автоматически выходит из режима программирования.

Это в теории, но на практике автомобилисты жалуются, что по данному алгоритму запрограммировать брелок просто невозможно. Вместо 4 «ЧИРПов» все время сигнализация выдает 5. В ходе обмена опытом, владельцы машин уже сделали для себя вывод, что программировать брелок следует по следующим пунктам:

1. Включить зажигание, но двигатель не должен быть заведен.
2. Одновременно одной рукой следует нажать кнопки «открытие багажника» и «включение тихой охраны», а другой кнопку «Override».
3. Отсчитать 5 «ЧИРПов» сирены.
4. Отпустить ВСЕ 3 кнопки.
5. Опять включить кнопки «включение тихой охраны» и «открытие багажника». В это время поворотники должны мигнуть несколько раз.

После этого надо следовать инструкции. Есть еще несколько нюансов, которые подметили автолюбители. Необходимо кнопку оверайд включить как можно быстрее после включения зажигания. Некоторые считают, что секрет успеха программирования заключается в одновременном нажатии кнопки «Override» и поворота ключа.

Проблемы при автозапуске

Возможные причины, которые могут повлиять на работу автозапуска:

1. Концевой переключатель, установленный на капоте, замыкает на «массу». Необходимо проверить целостность устройства и выполнить его замену при необходимости. Если триггер вышел из строя, то его шток может «залипать» в опущенном положении. Также потребуется проверить провода и убедиться в их целостности, если электроцепи повреждены, то они меняются. Причина может заключаться в окислении контакта на датчике, для устранения проблемы проводники очищаются.
2. В проводниках, подключенных к замку зажигания, отсутствует выход. Необходимо выполнить переподключение кабелей в соответствии со схемой установки и соединения.
3. Возник «конфликт» в работе штатного блокиратора двигателя и иммобилайзера сигнализации. Если на авто используется бесключевая система охраны, то для устранения неисправности можно оставить ключ в салоне машины. Однако это наименее безопасный вариант, который может повлечь за собой угон транспортного средства. Для того чтобы устранить неисправность, необходимо выполнить монтаж обходчика иммобилайзера.
4. На замок зажигания не подается питание, вышел из строя один из предохранителей. Каждый элемент подлежит диагностике и замене в случае поломки или перегорания. Необходимо использовать только предохранители соответствующего номинала.
5. Неисправен замок зажигания или стартерный механизм. При такой проблеме требуется диагностика всех контактов электроцепей, подключенных к данным устройствам. В замке зажигания могла износиться контактная площадка с личинкой, этот элемент подлежит замене.
6. Поломка температурного контроллера, отвечающего за пуск мотора. Контакты на датчике могли окислиться, что стало причиной его неработоспособности. Требуется детальная проверка проводников с заменой поврежденных электроцепей. Рекомендуется дополнительно обмотать кабеля изолентой, чтобы не допустить их быстрого износа и повреждения. Вышедший из строя датчик ремонту не подлежит, его придется менять.
7. Неправильная установка противоугонного комплекса. Ошибки, допущенные при монтаже и подключении, приведут к утечкам тока, что в итоге станет причиной разряда аккумуляторной батареи. Потребуется заряд устройства, чтобы устранить неисправность. Необходимо убедиться в том, что провода от сигнализации не перетираются и не износились.
8. Неисправность монтажного блока с предохранителями. Сами элементы могут быть в рабочем состоянии, но в результате воздействия высокой нагрузки могла перегореть контактная дорожка. Для устранения неисправности потребуется разбор модуля и замена рабочих площадок.
9. Выход из строя или некорректная работа микропроцессорного модуля. Неисправности программного характера вычислить без специального оборудования и знаний практически невозможно. Чтобы определить причину, необходимо обратиться к специалистам. Блок управления может не срабатывать в результате окисления или засорения контактов на основном разъеме. Для устранения проблемы потребуется очистка колодки.

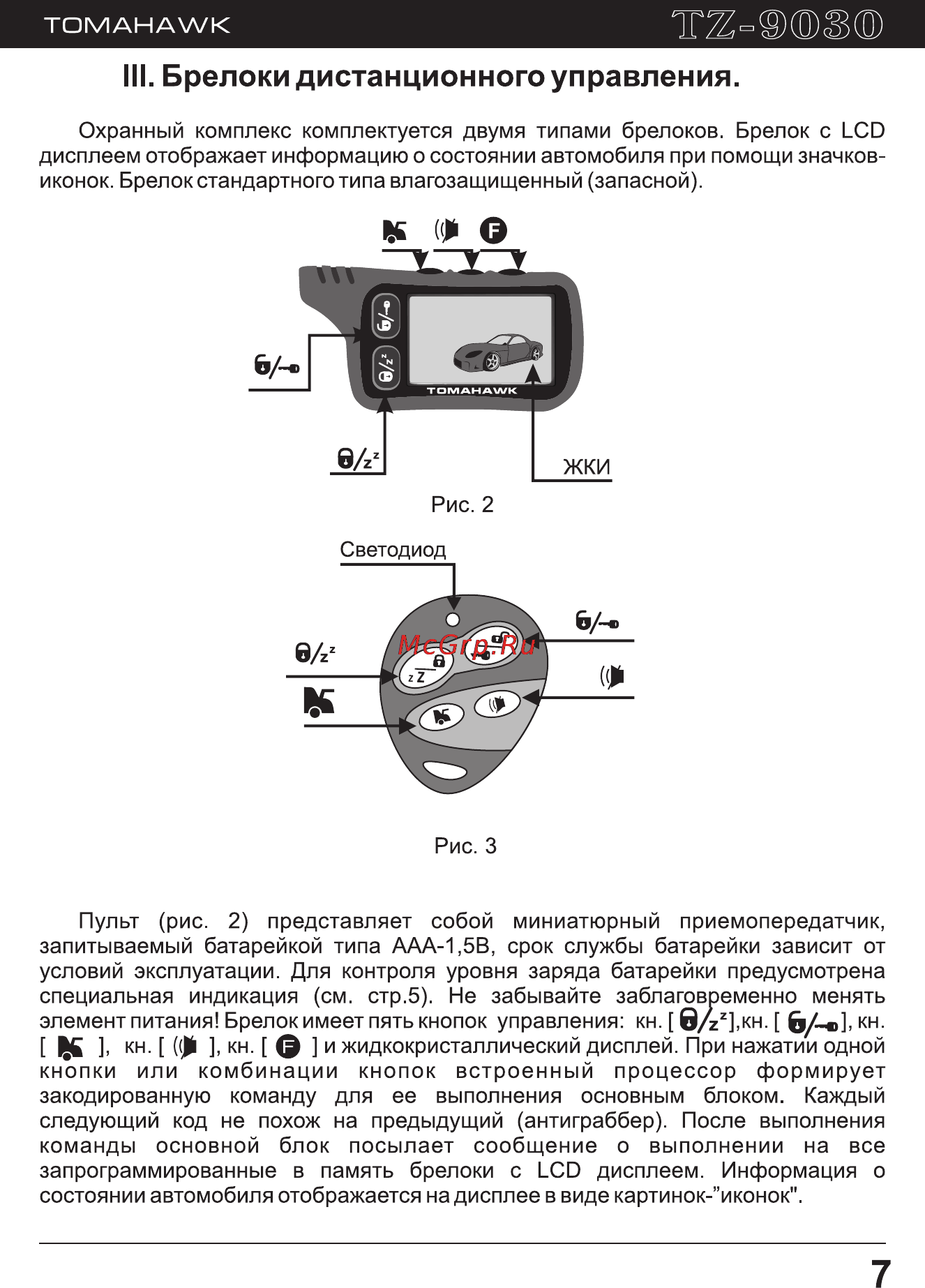

Брелок

В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.

Значение кнопок

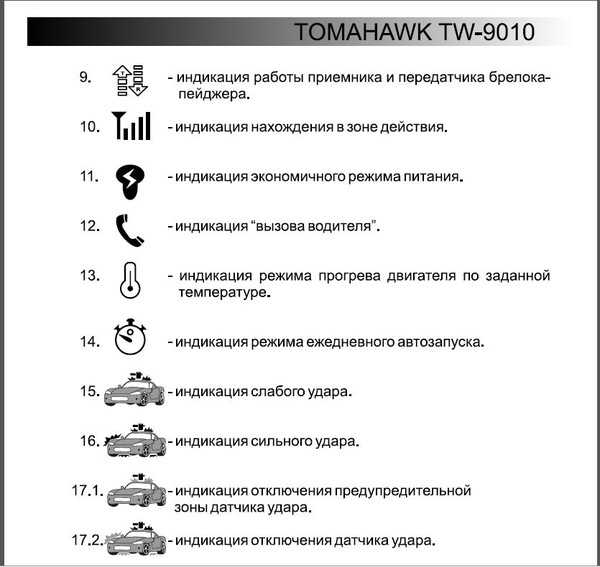

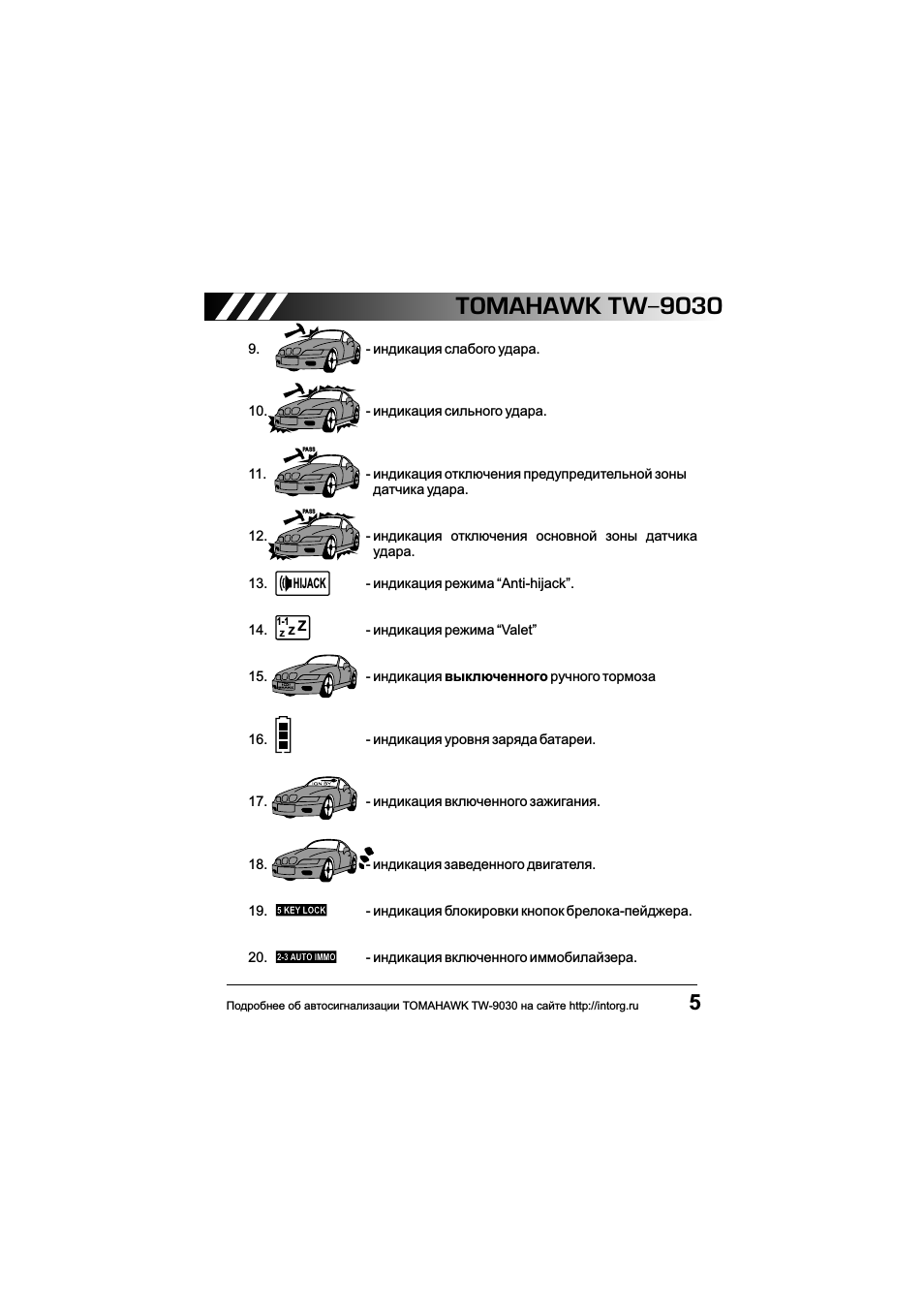

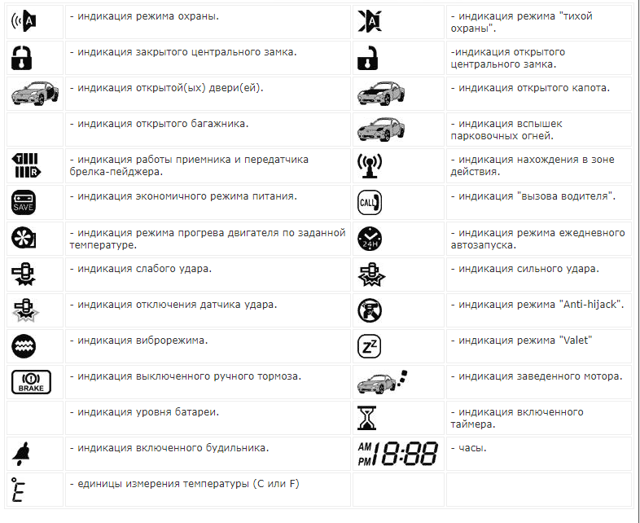

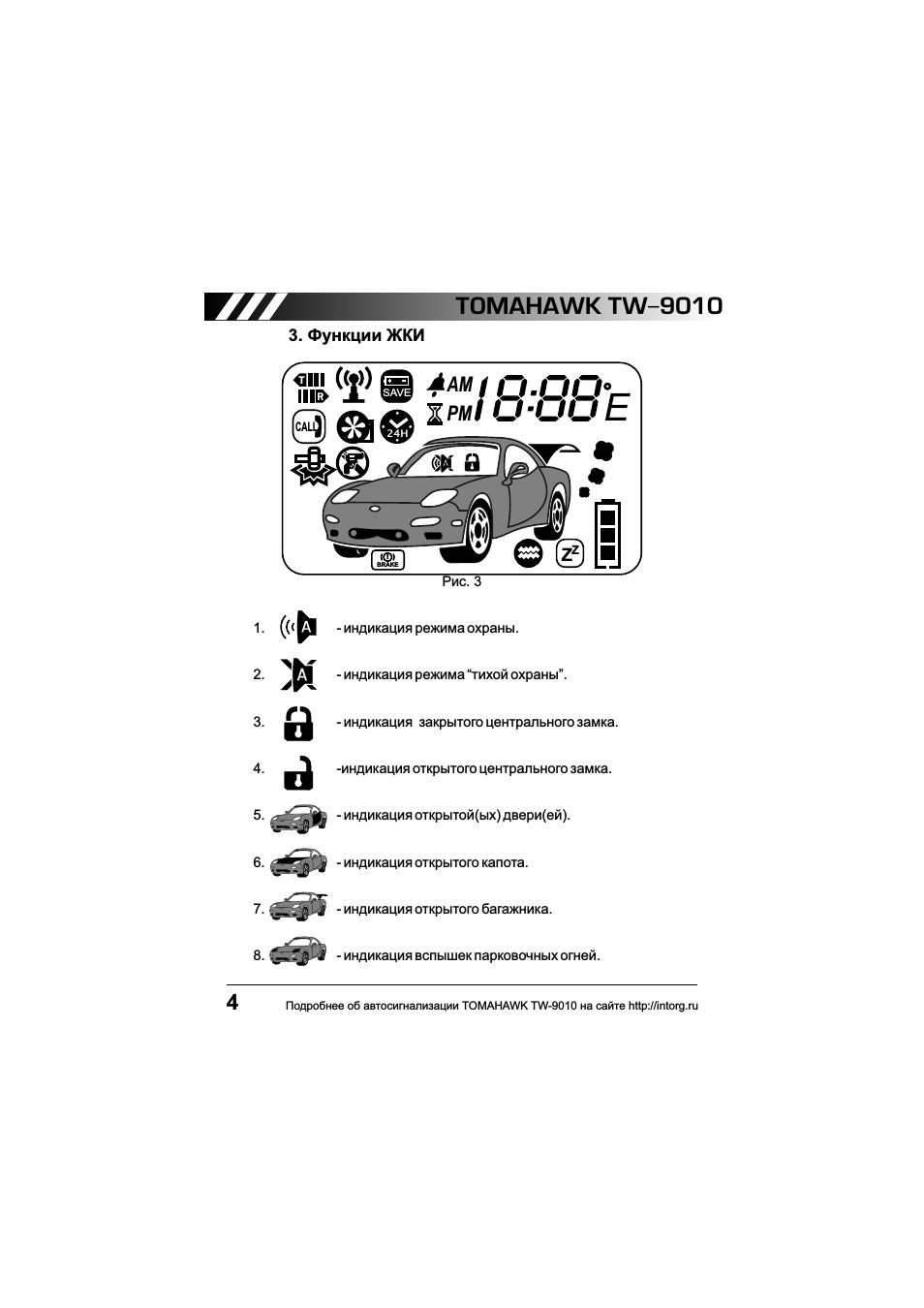

Обозначение индикаторов на коммуникаторе

Описание назначения клавиш:

1. Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
2. Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
3. Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
4. Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
5. Кнопка для настройки параметров и активации подсветки со значком F.

Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.

Настройка брелка

Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.

Как записать брелок в память Tomahawk TW 9010?

При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:

1. Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
2. Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
3. Затем клавиша отпускается.
4. Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный — дважды, третий — четыре и т. д.
5. Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.

Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.

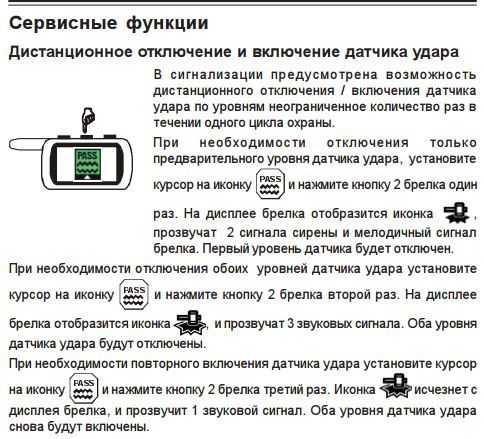

Как настроить функции?

Для регулировки параметров опций необходимо использовать сочетания клавиш:

1. Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
2. Пятая клавиша предназначена для активации и отключения подсветки.
3. Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
4. Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
5. Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.

Настройка кнопкой Override

Некоторые функции можно регулировать с использованием клавиши Оверрайд:

1. Ключ вставляется в замок, производится активация зажигания.
2. Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
3. Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
4. С использованием клавиши производится изменение опции последовательными кликами.
5. Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.

Как сбросить настройки?

Для сброса всех параметров до заводских выполняются следующие действия:

1. Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
2. Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
3. Затем нажимается первая клавиша коммуникатора.
4. Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.

Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.

Томагавк 9010: инструкция по дистанционному запуску ДВС автомобиля

Для дистанционного запуска ДВС необходимо выполнить ряд действий:

Алгоритм активации ДВС по температуре:

Примечание: если ориентиром является внешняя температура, тогда ДВС запустится при температуре ниже установленного значения. Если ориентиром является температура в салоне, в этом случае двигатель запустится при прогревании воздуха в салоне до установленного значения. Функция отключается нажатием тех же кнопок, что при включении.

Для отключения этой функции необходимо повторное включение этими же кнопками (система подтвердит отключение двумя звуковыми сигналами). Активация ДВС через равные интервалы времени:

• активировать функцию ежедневного автозапуска;
• в течение 5- и секунд выбрать соответствующий интервал времени (запуск каждый час, 2, 4, 12 ч).

Как включить автозапуск на сигнализации

Для настройки автозапуска требуется выключить цепи зажигания, а затем нажать на кнопку программирования (Override) 4 или 5 раз (для активации пуска ежедневного типа или по температуре). После включения зажигания подается звуковая индикация сиреной, водитель подтверждает выбор дополнительным воздействием на кнопку настройки. Перед тем как поставить прогрев на Томагавк серии 9010, необходимо настроить время работы мотора (по таблицам настройки).

По температуре

Автозапуск по температуре на сигнализации Tomahawk TW-9010 работает от сенсора, расположенного в моторном отсеке. Если элемент отсутствует или поврежден, то для определения параметров используется температурный датчик, установленный в салоне машины. Сига предварительно программируется, что позволяет установить пороговое значение температуры запуска (выбирается из 4 фиксированных значений). В инструкции приведены пояснительные таблицы, облегчающие процесс регулировки.

Режим активируется нажатием на кнопки с символами ключа и силуэта автомобиля, на экране включается иконка в виде термометра. Дополнительным подтверждением активности функции является гудок сиреной и вспышка ламп. На табло пульта сигналки кратковременно отображается запрограммированная температура.

По времени

Установка по времени пуска мотора выполняется путем комплексного нажатия на клавиши с символами громкоговорителя и ключа. На табло включается значок часов, дополнительно подается короткий гудок сиреной. Водитель может активировать почасовой запуск двигателя, воспользовавшись клавишами на пульте.

Через равные интервалы времени

Чтобы запустить по таймеру силовой агрегат, следует выполнить действия:

1. Одновременно надавить на кнопки с иконками ключа и перечеркнутого репродуктора.
2. Дождаться подачи сигнала гудком, проверить активность на дисплее иконки в виде часов.
3. Воспользоваться кнопками на пульте (кроме клавиши с литерой T) для активации повторных пусков ежечасно (кнопка с символом запертого замка), через 2 или 4 часа (клавиши с символом замка или автомашины, соответственно). Для включения автопрогрева через 12 часов применяется воздействие на кнопку с изображением зачеркнутого динамика. Нажатие на кнопку выполняется в течение 5 секунд после включения функции прогрева.

Как увеличить время прогрева

Владелец машины, оборудованной сигнализацией Томагавк 9010, может продлить время работы силового агрегата только при дистанционном запуске мотора. При автоматических программах изменить время работы можно только путем предварительной регулировки параметров процессорного блока. Для настройки применяется комплексное нажатие кнопок с иконками ключа и замка с замкнутой дужкой. Каждое воздействие увеличивает время прогрева на 5 минут, конструкция оборудования допускает до 4 нажатий. На табло пульта отображается время, остающееся до остановки мотора.

Как отключить автозапуск

Чтобы выключить на сигнализации Томагавк TW-9010 функцию автоматического пуска мотора, потребуется выполнить действия:

1. Одновременно нажать на клавиши с нанесенными краской пиктограммами в виде ключа и силуэта машины с распахнутой крышкой. Процедура применяется для отключения автозавода по температуре. Комплекс подает двойной сигнал клаксоном или сиреной, синхронно сработает внешняя светотехника. На табло брелока погаснет иконка в виде термометра.
2. Пользователь отключает функцию ежедневного пуска путем одновременного воздействия на клавиши, отмеченные символами ключа и динамика с косой чертой. На экране брелока пропадает значок часов, одновременной подается двойной световой сигнал, сопровождаемый звуком сирены.

Настройка сигнализации Томагавк: новые брелки в системе

Охранная система Томагавк 9010 позволяет зарегистрировать до четырех брелков. Поскольку при программировании новых брелков, запрограммированные данные предыдущих брелков будут стерты, рекомендуется программно прописывать все рабочие брелки сразу.

Алгоритм программирования нового брелка:

• не заводя двигатель автомобиля включить зажигание, далее нажать на кнопку «Overr >

Как установить сигнализацию?

При установке сигнализации необходимо соблюдать правила:

• все установочные работы проводятся на обесточенном автомобиле (со снятыми с клемм аккумулятора проводами);
• блоки сигнализации должны располагаться скрытно;
• кнопка Override устанавливается скрытно, но к ней должен иметься доступ;
• блоки сигнализации не должны перегреваться или отсыревать;
• рекомендуется избегать установки головного блока вблизи источников помех, которыми может быть электрика автомобиля.

Антенну сигнализации Томагавк TW-9010 следует располагать на удалении от электронных блоков. Длина соединительных жгутов системы должна быть минимальной.

Этапы установки

Пошаговая процедура монтажа имеет вид:

1. Электронный блок сигнализации размещается в салоне автомобиля. Из-за его размеров оптимальным местом расположения является панель приборов.
2. Антенну следует устанавливать на максимально возможной высоте в салоне автомобиля. Она не должна касаться кузова. Обычно пользователи устанавливают антенну по верхней кромке лобового стекла. Если стекло имеет солнцезащитную полосу, то устройство не рекомендуется располагать на ней. Это связано с экранирующим эффектом защитного покрытия.
3. Установить сирену в отсеке для двигателя. Место монтажа должно быть недоступным через отверстия снизу. При использовании автономного устройства следует обеспечить свободный доступ к замочной скважине. Проводку сирены рекомендуется сразу завести в салон, что позволит обеспечить защиту от окисления.
4. Подключаемые к электронному блоку цепи с большими значениями тока (подача питания, управление внешней светотехникой или замками дверей) должны иметь защиту плавкими вставками с соответствующим номиналом.
5. Установить концевики крышек моторного отсека и багажника. Рекомендуется периодически очищать устройства от грязи и смазывать их. Особенно это касается проводки, которая покрывается окислами и перестает обеспечивать передачу сигнала.
6. Монтаж шок-сенсора следует осуществить в салоне автомобиля. Сенсор крепится к металлическому элементу кузова при помощи саморезов или скотча. Установка на пластиковые панели не рекомендуется, поскольку не обеспечивает корректной работы устройства.
7. После установки основных модулей их следует соединить жгутами проводки. Для подачи положительного питания применяются провода, идущие к замку зажигания. В качестве альтернативы возможно применение отдельного проводника, идущего непосредственно к клемме аккумулятора. При таком типе монтажа в проводнике устанавливается дополнительный предохранитель на 3 Ампера. Отрицательный сигнал берется с кузова автомобиля от штатной гайки массы. Прикручивать отрицательный провод саморезом не рекомендуется, поскольку такое соединение не обеспечивает контакта. Все врезки проводки “сигналки” в штатную электросеть должны пропаиваться и изолироваться. При этом запрещается применять флюсы на основе кислоты, поскольку они приводят к разрушению проводки.
8. Подключить питание бортовой сети после установки всех жгутов и протестировать работу сигнализации.
9. Выполнить настройку шок-сенсора. Для этого его чувствительность устанавливают на минимальный уровень и проверяют порог срабатывания легкими ударами ладонью по кузову.
10. Настроить параметры системы по брелку и кнопке сервиса.

Устройство основного блока Tomahawk TW-9010 показано в видеоролике, снятом paladinMgn.

Подключение проводки

Подробное описание подключения проводов имеется в руководстве по эксплуатации.

При установке Томагавк TW-9010 проводка подключается к разъемам блока:

• силовой разъем с шестью пинами дистанционного запуска;
• колодка с шестью контактами подключения центрального замка;
• основной разъем электронного блока (на 18 контактов);
• колодка шок-сенсора (четыре пина);
• антенный разъем на пять контактов;
• два разъема для кнопки настройки и индикатора режимов работы (по два пина в каждом).

Схема подключения жгутов

В процессе установки электронного блока на нем необходимо при помощи перемычки выбрать тип коробки передач. Если перемычка установлена, то система может работать с автоматической трансмиссией, снята – с механической.

Ниже приведены фото схем подключения жгутов системы к бортовой сети.

При подключении антенного модуля и привода замков необходимо применять приведенные ниже схемы.

Программирование Tomahawk Z-1

Казалось бы, у всех систем Tomahawk получается только два варианта действий при привязке брелоков. Но Томагавк Z-1 имеет свой алгоритм. Так же, как и у остальных сигнализаций, для начала нужно снять машину с охраны и включить зажигание. Но далее кнопка Override нажимается уже восемь раз, зажигание выключается, а сигнализация подтверждает вход в режим программирования восемью сигналами сирены, сопровождаемыми вспышками габаритов или поворотников в зависимости от подключения центрального блока. Далее можно прописать уже не 4, а до 6 брелоков, при этом на каждом по очереди нажимается только одна кнопка постановки на охрану – ее нужно удерживать в нажатом состоянии, пока сирена не подаст подтверждающий сигнал.

Прописав по очереди нужные брелоки, для выхода из режима программирования зажигание нужно включить.
