Замена ремня грм lada priora: что нужно знать

Замена роликов ГРМ

Вместе с ремнем ГРМ следует заменить натяжной и опорный ролики.

  1. Чтобы снять натяжной ролик нужно отвернуть болт крепления. Чтобы снять опорный ролик, отвернуть болт накидным ключом «на 15». Снимаем ролик в сборе с болтом и упорной шайбой.
  2. На шайбе выполнены кернения, которые препятствуют снятию шайбы с болта.

Перед установкой новых роликов ГРМ следует нанести на резьбу болтов резьбовой герметик. Болт натяжного ролика окончательно не затягиваем.

Когда и как часто меняется жидкость в ГУР

Общим требованием по соблюдению срока замен любых рабочих жидкостей в автомобиле будет рекомендация завода-изготовителя в инструкции по эксплуатации. Но обычно они пишутся в расчёте на максимальное снижение расходов потребителя в первые годы эксплуатации, то есть забота о долговечности не проявляется.

Неизбежная потеря рабочих качеств жидкости со временем и от нагрузок в расчёт не принимается. Многие вообще пишут, что масло сюда залито на весь срок эксплуатации автомобиля. В реальности так не бывает.

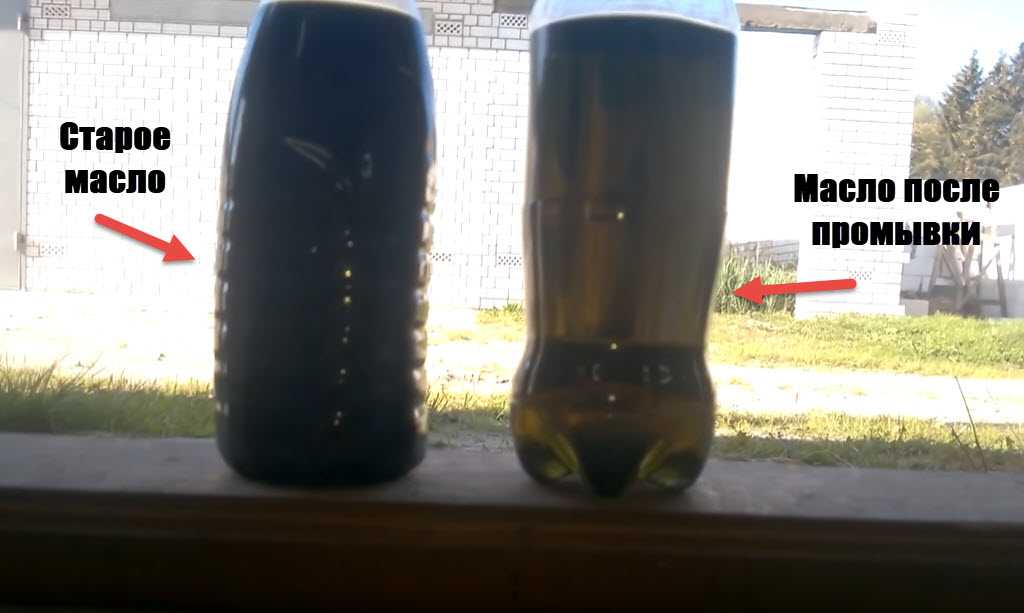

По мере выработки масло изменяет цвет и прозрачность. Через 2-3 года оно уже откровенно тёмное и отличается от нового даже по органолептике. Лабораторные исследования это подтверждают. Обоснованным сроком замены, гарантирующим, что тонкая механика и гидравлика усилителя отдадут максимально возможный ресурс, можно считать 3 года эксплуатации или 60 тысяч километров пробега, смотря что наступит раньше.

Разновидности

Водители чаще всего определяют разновидность по окраске, хотя на самом деле значение имеет состав масел, показатель вязкости, основа и использованные присадки. По цвету определяют:

  • Красные. Так называемые Dexron-ы, отнесенные к классу масел, предназначенных для автоматических КПП. Их использование также допускается для ГУР на некоторых автомобилях;
  • Желтые. В большинстве случаев такие используют на машинах марки Mersedes;
  • Зеленые. Пользоваться предпочитает концерт VAG, его также заливают на Пежо, Ситроены и другие машины.

Важно ни в коем случае не смешивать составы минерального и синтетического происхождения. Что из них лучше – гипотетический вопрос

Минеральные составы лучше подходят влияют на ресурс резиновых деталей, тогда как синтетические обладают лучшими рабочими характеристиками. Чтобы определить какой из них лучше для вашего автомобиля, воспользуйтесь руководством пользователя или советом специалистов.

Как меняется скорость движения

Если авто стоит, а вы нажимаете на педаль газа, то можно получить максимальные обороты и сорвать авто с места. Также можно увидеть другую картину. Если вы разгоняетесь, ремень переходит в нужное положение, потом бросаете педаль газа, ремень возвращается в предыдущее положение.

Нет нужды самостоятельно переключать передачу, а девушка может это и забыть сделать, в итоге ее движку скоро придет конец. Также мотор больше не работает на износ. Когда движку нужно ускориться, электроника выставляет высокие обороты, когда замедлиться, они спадают. В итоге скорость авто сначала большая, потом маленькая. Это то же самое, что сначала мы ехали на четвертой передаче, а потом перешли на третью.

Если вам нужно ехать с горы, то будет ощущение, что стоит «нейтралка», но чувство управления не пропадает. К тому же авто не разгоняется, как при автоматике, когда нет защиты при спуске. Вы будете ехать с определенной скоростью на малых оборотах.

Вот так работает вариатор, когда ему задают разные задачи. У ремня с клином множество положений, которые определяются многими факторами, в том числе и датчиками, и манерой езды.

Если говорить об обычной трансмиссии, то она намного сложнее с ее шестеренками, тормозами, захватами, управлением, тогда как вариаторная очень проста. Выделим три детали, которые должны быть у нее:

  • Меняется диаметр у входного ворота во время движения.
  • Меняется диаметр у выходного ворота во время движения.
  • Ремешок, который выполняется как клин из металла или резины. Конечно, металлический намного прочнее, правда, каучук в некоторых моментах может не уступить стали.

Что такое ремень ГРМ

Данный элемент предназначен для обеспечения синхронизации вращения коленчатого распределительного вала силового агрегата. Синхронная и правильная работа валов очень важна, поскольку от нее зависит — впуск горючей смеси и выход отработанных газов через клапана. Ремень ГРМ на Приоре сделан из высокопрочной резины со специальными насечками на внутренней стороне.

Как заменить ремень ГРМ на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Первое что нужно сделать, это подготовится к снятию ремня, в подготовку входит скидывание клемму минус с аккумуляторной батареи (Как её скинуть, читайте в пункте один «») и установка поршня первого и четвёртого цилиндра, в положение ВМТ (Как их установить, читайте в статье: «Установка фаз газораспределения по меткам»).

2) Когда все подготовительные работы будут проделаны, приступайте к снятию самого ремня, для этого гаечным ключом или же накидным «на 15» ослабьте чуть-чуть затяжку натяжного ролика (Болт крепления ролика указан красной стрелкой, вы натяжной ролик только с опорным не перепутайте, так к слову, опорный стоит правее, а натяжной левее и натяжной крепится не в самом центре а чуть сбоку) и после этого поверните его против часовой или же по часовой стрелки (Как угодно), таким образом чтобы ремень ГРМ ослабился и уже не был сильно натянут и тем самым снимите ремень со всех верхних шкивов на которых он располагается (К верхним шкивам относятся, два шкива распредвала, а так же помпа и с натяжного ролика его ещё снимите).

3) Теперь помощник вам нужен будет и большая толстая плоская отвёртка, в общём делается всё следующим образом, в подкапотном пространстве ищется коробка передач, а если быть более точнее то картер сцепления, так вот у этого картера есть небольшое отверстие которое закрыто резиновой заглушкой, помощник пускай эту заглушку вытащит и после чего засунет отвёртку в зубья маховика, тем самым он его зафиксирует от проворачивания, вы в это время отверните полностью болт который крепит шкив коленвала и шкив генератора (Шкив генератора это тот который большой, коленвала тот который маленький) и как только болт будет выкручен, снимите шкив генератора с автомобиля и за ним находящуюся шайбу.

Примечание!
Ещё ремень генератора со шкива не забудьте скинуть, а иначе он очень мешать снятию шкива будет, о том как его снять, читайте в статье: «»!

4) И в завершение в самой нижней части снимите ремень (Указан стрелкой), с шкива коленвала, но только снимайте аккуратно, не прокручивая шкив при этом, да и вообще когда ремень будет полностью снят, не нужно никакие шкивы прокручивать а иначе если с силой крутнуть шкивы распределительных валов к примеру, при условии что первый и четвёртый цилиндр в положение ВМТ будут выставлены, то может произойти встреча клапанов с поршнями, в связи с которыми либо клапана, либо же поршня (Что очень вряд ли) могут немного деформироваться, поэтому прокручивать никакие шкивы после снятия ремня категорически не нужно, но если всё же чуть-чуть крутнули, то верните аккуратно их на своё место.

Установка:
1. Когда новый ремень будете ставить, все шкивы и натяжной ролик от грязи очистите и после очистки, обезжирьте их уайт-спиритом, или просто уайт-спиритом пройдитесь сразу и всё на этом и кстати при установке шкива генератора, проследите за тем чтобы паз шкива (Указан красной стрелкой) попал на прилив шкива коленвала (Указан синей стрелкой), по другому шкив генератора вы никак не поставите.

2. После всех проделанных операций и самое главное после установки нового ремня, отрегулируйте его, регулируется он за счёт натяжного ролика, а именно берётся специальный ключ или же съёмник стопорных колец (На фотографиях съёмник используется) и им зажимается внешний диск натяжного ролика (Там пазы будут, в эти пазы и нужно будет ключ или съёмник вставить) и после чего ролик проворачивается против часовой стрелки (см. фото 1), до такого состояния, пока вырез на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика не совпадёт (см. фото 2), после совпадения гаечным ключом болт крепления ролика затягивается моментом 33.2-41.2 (3.40-4.20) и проверяется работа ролика и натяжение ремня, работа ролика проверяется следующим образом, завести автомобиль будет нужно и если от натяжного ролика вы услышите шум то есть вероятность того что ролик (А именно его подшипник) вышел из строя, если у вас всё так и есть, то снимите ролик со своего места и уже руками проверьте работу его подшипника, для этого проверните подшипник ролика и если он будет заедать, осевой люфт у него будет присутствовать или будут заметны следы вытекания смазки из подшипника, то в таком случае замените натяжной ролик на новый, заменяется он при снятом ремне, просто во время снятия ремня ГРМ болт крепления ролика не ослабить будет нужно, а полностью выкрутить его и снять натяжной ролик с автомобиля (см. фото 3), при установки нового ролика, проследите за тем чтобы диск ролика с маркировкой (см. фото 4) был направлен не во внутрь, а наружу.

Дополнительный видео-ролик:
Более подробно увидеть как производится замена натяжного ролика на автомобиле, вы можете в видео-ролике, который размещён ниже:

Чем промыть ГУР

Иногда бачок, насос и рулевая рейка оказывается настолько в запущенном состоянии после многократно пропущенных сроков замены в нём масла, что возникает необходимость при заправке предварительно промыть всю систему. Для этого специально выпускается промывочная жидкость для ГУР. Чем попало мыть эту систему изнутри нельзя, слишком точно и требовательно к маслу выполнены эти механизмы.

Примером достойной жидкости может служить любой продукт от известного производителя, в частности, если это популярный изготовитель автомобильных моющих составов Winn’s, то на канистре будет написано «Power steering flush», что и означает очиститель гидроусилителя рулевого управления.

Для промывки проделываются те же процедуры, что и для замены, только вначале старая жидкость вытесняется очистителем, а только потом он выдавливается уже свежим штатным маслом.

Качество промывки будет зависеть от количества, пропущенного через ГУР очистителя. Подробности по применению изложены на этикетке конкретного продукта.

Порядок проведения работ

Далее нужно выполнить ряд действий, чтобы осуществить замену ремня ГРМ на «Приоре»:

  1. Отключаете датчик коленчатого вала. Для этого нужно разъединить соответствующую фишку, которая находится около верхнего отсека газораспределительного механизма.
  2. Установите со стороны пассажира домкрат, чтобы вывесить колесо. Это позволит вам совместить метки на шкивах распредвалов.
  3. Совместить метки можно вращением коленчатого вала при помощи ключа на «17». Но намного проще это сделать, вращая колесо с включенной пятой скоростью.
  4. В том случае, если вы не собираетесь менять помпу, то не понадобится выкручивать крепление шкивов распределительных валов.
  5. Как только выставите метки, нужно установить рычаг КПП в положение, которое соответствует нейтрали. Это позволит сохранить метки в нужном положении.
  6. Проверьте метки, которые находятся на маховике.

Если вы планируете заменить помпу, то потребуется ослабить крепеж шкивов распределительных валов. Болты нужно просто ослабить – снимать их полностью нет необходимости.

ТОП лучших производителей

Вкратце о самых популярных производителях ремешков:

  1. Аутекс. Пользуется не особо большим спросом среди наших соотечественников, но качество продукции Аутекс приемлемое.
  2. Контитек. Один из самых востребованных производителей, зарекомендовал себя благодаря относительно невысокой цене и приемлемой стоимости.
  3. Gates. Оригинальная продукция, ставится на большинство современных автомобилей.
  4. INA. Производитель подшипников, наладил производство ремней ГРМ для автомобилей Лада Приора.
  5. Ruville. Отзывов о товаре от этого бренда не так много, но качество продукции заслуживает внимания.

Достоинства вариатора

Зная принцип работы вариаторной коробки передач нужно обязательно отметить ее положительные качества. При движении по дороге, набор скорости происходит максимально плавно, отсутствуют рывки и подергивания. Таким способом можно легко проверить вариатор при покупке, прокатившись на нем на какое-то расстояние.

При этом, разогнаться до необходимой скорости у водителя получиться гораздо быстрее. К преимуществам вариатора можно отнести и то, что с такой коробкой практически невозможно заглохнуть при остановке. Такие автомобили очень ценятся в больших городах с регулярным скоплением пробок. Зная, как работает вариатор, вы сможете упростить свою жизнь и добавить комфорта в езду за рулем.

https://youtube.com/watch?v=hbewlngu5Zg

Если вы еще не знали, как работает вариатор, то приятной новостью будет его низкий уровень шума. Во время езды его практически не слышно. Также это значит то, что вы будете отлично экономить топливо при ее пользовании. В наше время остро стоит вопрос о загрязнении окружающей среды и поэтому коробка вариатор выпускает значительно меньшее количество выхлопных газов, нежели стандартный автомобиль.

Метки на маховике

Для уменьшения инерционных масс, возможности запуска двигателя стартером на заднем конце коленчатого вала установлен маховик. Его зафиксировать можно только в одном положении, поэтому на маховике также имеется установочная метка. Отыскать её не так просто и неудобно. В защитном корпусе механизма сцепления имеется вырез прямоугольной формы, который закрыт резиновой заглушкой. Она легко вынимается плоскогубцами, вставить обратно будет немного сложнее. В появившемся после снятия резиновой заглушки отверстии будет виден конусный вырез на корпусе.

Метки на маховике Lada Priora

Теперь, вращая любым доступным способом, коленчатый вал двигателя совмещают с этим вырезом насечку на маховике в виде прорези. Обычно это делают для установки поршня первого цилиндра в верхнюю мёртвую точку. При совпадении насечек на маховике и его корпусе проверяют совпадают ли остальные ориентиры механизмов двигателя. Если этого не произошло нужно провернуть коленвал ещё на один оборот. Следует запомнить тот факт, что для полного оборота распредвалов коленвал проворачивается два раза.

Подготовительные работы

Обратите внимание на то, что при наличии кондиционера придется выполнять еще несколько манипуляций, чтобы облегчить доступ к механизмам ГРМ. Замену на «Приоре» в данном случае проводить немного сложнее, так как требуется подготовка:

  1. Ослабьте ролик натяжителя генератора. В том случае, если при работе слышен гул со стороны ролика, его необходимо заменить.
  2. Снимите ремень привода генератора. Его тоже лучше сразу заменить на новый.

Теперь вы открываете доступ к двум крышкам, которые прикрывают весь газораспределительный механизм. При помощи биты в форме звездочки или шестигранника нужно выкрутить пять болтов, крепящих верхнюю крышку. После этого выкручиваете два болта, которые крепят нижнюю крышку отсека газораспределительного механизма.

Замена ремня ГРМ и роликов на Приоре с 16-кл. мотором

Двигатель Лады Приоры довольно проблемный в том плане, что если порвется ремень ГРМ, то придется выбросить немалую сумму денег на ремонт ДВС. Если кто не знает.

то в случае обрыва ремня, происходит столкновение поршней и клапанов.

В этот момент в большинстве случаев не только загибает клапана, но и разбивает поршни, так что с заменой тянуть не стоит, если есть сильные признаки износа или пробег перевалил за 70 000 км.

Если вы решили выполнять эту процедуру самостоятельно, то следует иметь ввиду, что для проведения данного техобслуживания Приоры вам понадобится немало инструмента, а именно:

  • Шестигранник на 5
  • Головки торцевые на 17 и 15
  • Ключи накидные на 17 и 15
  • Толстая плоская отвертка

Сначала необходимо снять защитный пластиковый кожух, под которым находится вся система привода ГРМ. Для этого необходимо отвернуть несколько болтов верхней и нижней крышки, после чего мы имеем следующую картину:

После этого необходимо провернуть коленчатый вал и добиться совмещения меток на звездах распредвала с рисками на корпусе верхнего кожуха, как показано на фото ниже для большей наглядности:

Во многих руководствах говоря о повороте коленвала при помощи ключа, но можно сделать и по другому. Поднять одну часть автомобиля домкратом, чтобы переднее колесо было в подвешенном состоянии и при включенной 4 скорости руками крутить колесо, тем самым будет вращаться коленчатый и распределительный вал.

После того, как все выполнено, можно приступать далее. Первым делом необходимо снять ремень с генератора, так как в дальнейшем он будет нам мешаться. Далее вам понадобится помощник.

Вам необходимо будет откручивать шкив привода коленвала, а в это время помощник должен будет удерживать маховик от проворачивания.

Для этого достаточно вставить между зубьями толстую плоскую отвертку и удерживать в одном положении во избежание смещения меток ГРМ,

Когда шкив свободен, можно его снимать:

После чего можно снимать ремень ГРМ Приоры сначала с шестерен распредвала, водяного насоса (помпы), и со шкива коленчатого вала:

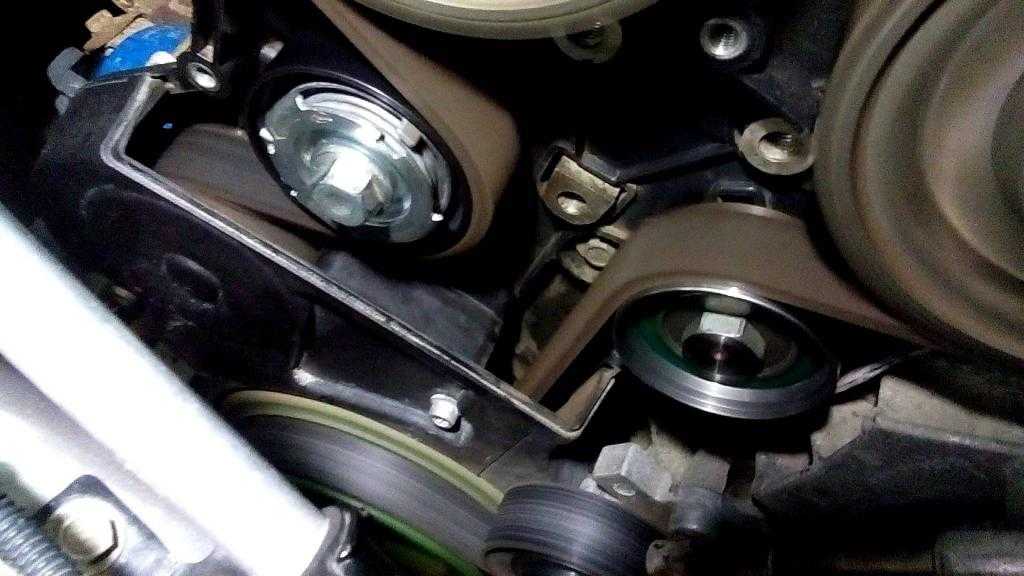

Если необходимо заменить натяжной и опорный ролик, то откручиваем их ключом на 15 и производим установку новых. Цена на них составляет порядка 1000 рублей. Если вы решили покупать ремень ГРМ и ролики в сборе, то цена будет равна примерно 2000 рублей. Это за комплект марки GATES.

Теперь можно приступать к процедуре установки и замены ремня, и выполняется эта процедура в обратной последовательности. Единственное, что стоит отметить, так это натяжение ремня. Оно осуществляется при помощи натяжного ролика. А саму натяжку производим с помощью специального ключа, либо вот таких щипцов для снятия стопорных колец:

Как устроены ролики ГРМ?

Обводной, опорный или паразитный ролик газораспределительного механизма представляет собой подшипник, на котором крепится кольцо шкива. Через него обводится ремень ГРМ. Вне зависимости от типа детали и модели автомобиля, все паразитные ролики выполняют одинаковые функции: изменение угла хода ремня, стабилизация ремня, устранение шума и вибраций. В современных газораспределительных приводах обычно используется один, реже два обводных ролика. Не стоит путать опорные ролики с натяжными. Несмотря на схожий вид, они выполняют разные задачи. Так, в отличие от паразитного, натяжной ролик обеспечивает натяжение ремня, не давая ему проскальзывать.

В зависимости от материалов выделяют шкивы сделанные из стали, алюминия или из пластика. В последние годы, металлические ролики отошли на второй план — их применяют только в мощных и высоко нагруженных двигателях. Сейчас всё более широкое распространение получили детали из пластика. Среди их достоинств можно выделить низкий уровень шума, дешевизну и низкий вес. Срок их службы гораздо ниже, чему у металлических аналогов, и примерно равен сроку службы ремня газораспределительного привода. Именно поэтому замена роликов ГРМ на Приоре без снятия ремня не имеет особого смысла. В зависимости от типа покрытия выделяют гладкие, рифлёные и зубчатые шкивы. Стоит отметить, что пластиковые шкивы бывают только гладкими или рифлёными. Зубчатые изготавливают только из стали или сплавов алюминия. Также выделяют шкивы с и без упорных буртов. Бурт представляет собой металлическую окантовку, предотвращающую соскальзывание ремня газораспределительного привода.

Газораспределительный механизм

Лада Приора может похвастаться 16-клапанным двигателем мощностью 106 л. с. и рабочим объёмом 1,6 литра (есть также и 8-клапаный, но популярностью он не пользуется). Привод газораспределительного механизма ременный – слабое место ГРМ. При его обрыве неизбежно поршни загнут клапаны, а это уже крупные траты на ремонт.

В отличие от силового агрегата с 8 клапанами, двигатель Приоры с 16-ю оснащается двумя распредвалами, для каждого из которых есть своя зубчатая шестерня. Механизм предназначен для отвода отработавших газов и своевременной подачи топливно-воздушной смеси в камеры сгорания за счёт синхронного подъёма и опускания поршней (открытия/закрытия клапанов).

В связи с конструктивными особенностями 16-клапанного мотора ремень ГРМ Лады Приоры имеет большую длину. Помимо ролика-натяжителя, у привода есть дополнительный ролик для опоры.

Как заменить ремень ГРМ на Приора (ВАЗ 217030)

  1. Снимаем верхнюю декоративную крышку двигателя;
  2. Снимаем верхний защитный кожух ремня ГРМ;
  3. Снимаем переднее правое колесо;
  4. Выставляем двигатель по меткам;
  5. Снимаем шкив коленвала;
  6. Снимаем нижний защитный кожух механизма ГРМ;
  7. Делаем свои метки на ремне и звёздах;
  8. Снимаем ремень и ролики;
  9. Переносим метки со старого ремня на новый;
  10. Устанавливаем новый комплект ГРМ;
  11. Устанавливаем на место всё разобранное ранее.

Далее в фотоотчете показана более детальная инструкция о замене ремня и роликов механизма газораспределения автомобиля Лада Приора (ВАЗ 217030) 1.6 16 клапанов своими руками.

1

Приступаем к замене ремня ГРМ на автомобиле ВАЗ «Приора». Первым делом будем снимать декоративную крышку двигателя.

2

Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя.

3

И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с направляющих на двигателе.

4

Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМ, откручивая пять крепежных болтов шестигранником на 5 мм.

5

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя.

6

Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо.

7

Так как за колесом нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе. Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм.

8

Метка ВМТ на защитном кожухе ГРМ, должна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, на шкиву коленвала.

9

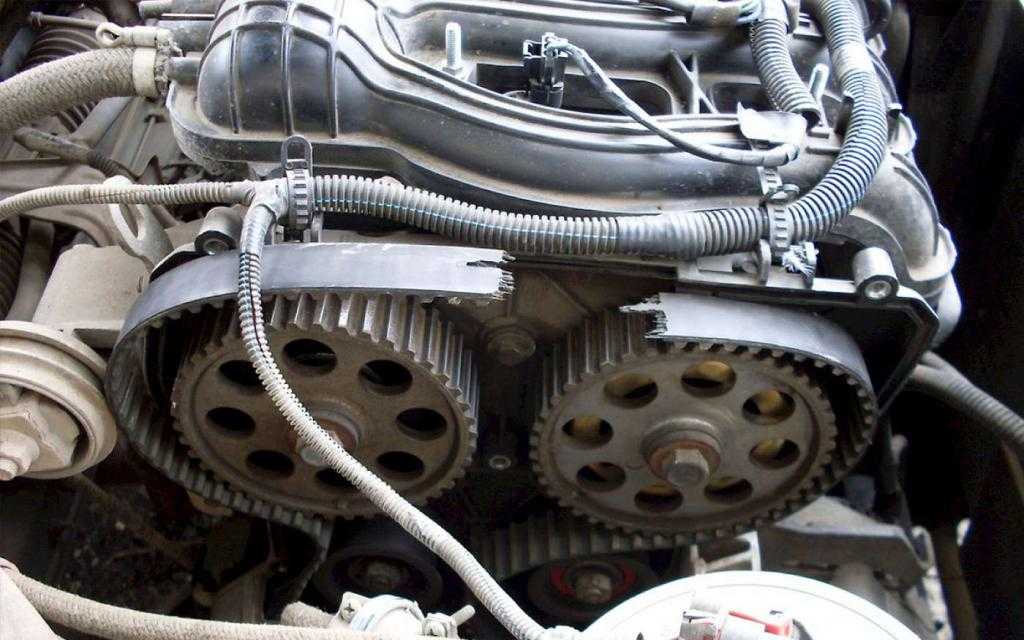

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ.

10

Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала. Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив.

11

Сняли шкив и снимаем установленную за ним дистанционную шайбу.

12

Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки шкива коленвала напротив отливки на двигателе.

13

Для более удобной установки нового ремня ГРМ, рекомендуем, корректором установить свои метки на звездах и ремне.

14

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМ, используя шестигранник на 5 мм. И снимаем защитный кожух.

15

После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса.

16

Сравниваем новый комплект ГРМ со снятыми роликами и ремнем.

17

Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

18

Устанавливаем на двигатель новые ролики и устанавливаем ремень по своим меткам.

19

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга.

20

После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, и снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя.

21

Так как мы шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю. Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора.

22

Прикручиваем на место шкив коленвала и надеваем ремень генератора. Прикручиваем на место колесо.

23

Устанавливаем на место защитные кожухи ремня ГРМ.

24

Устанавливаем на своё место верхнюю декоративную крышку двигателя и заканчиваем работу.

Регулировка натяжения ременной передачи

И мы теперь пришли к финалу, осталось только отрегулировать на автомобиле натяжение ременной передачи. Для этого вам понадобится выполнить такие манипуляции:

  1. Спецключом или щипцами нужно провернуть ролик натяжения против часовой стрелки.
  2. Совместите вырез с меткой, которая находится на внутренней части ролика, Затяните болт крепления, момент 15-20 Н/м.
  3. Установите на место шкив, который приводит в действие вспомогательные агрегаты.
  4. Проверните коленчатый вал на 2-3 оборота по часовой стрелке, установив ключ на болт шкива. Проконтролируйте совпадение установочных меток на распределительном и коленчатом валах, а заодно и натяжение ремня. Если нужно, то повторите процедуру.

Болт крепления ролика натяжения нужно затягивать с моментом 35-41 Н/м, шкив привода вспомогательных агрегатов – 105-110 Н/м. Сборку нужно выполнять в обратном порядке. Не нужно ставить только верхний кожух, так как потребуется визуально проконтролировать выполненную работу.

Диагностика

Ремень необходимо проверять каждые 20 000 км во избежание его обрыва. Суть диагностики ремня заключается в том, чтобы преждевременно выявить старение и износ комплектующих ГРМ.

При проверке необходимо обратить внимание на работу ремня, особое внимание нужно уделить его центровке, то есть он должен ходить ровно по центру шестерней, никаких скрипов и лифтов быть не должно. Сползающий ремень ГРМ на внешнюю сторону

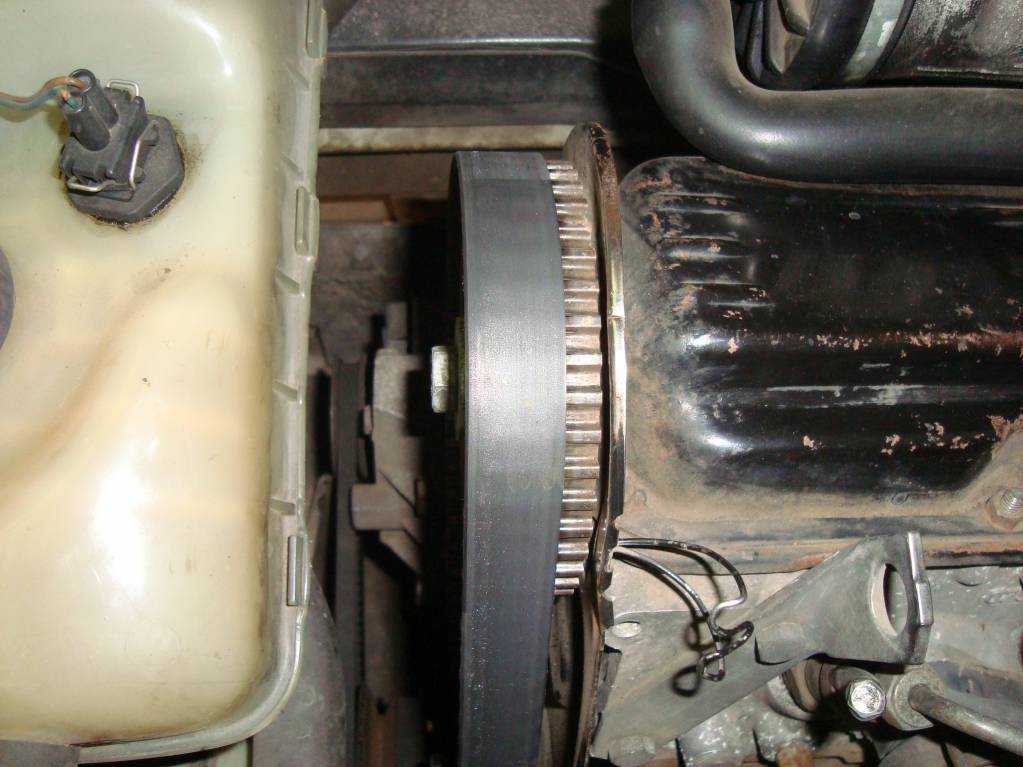

Сползающий ремень ГРМ на внешнюю сторону

Следующую диагностику необходимо проводить при его замене. При снятом ремне нужно проверить люфты в натяжных и обводных роликах, а так же в помпе охлаждающей жидкости. Если в роликах или помпе замечены люфты, скрипы, подтеки и закусывания, то их необходимо заменить.

Как проверить совпадение меток

Чтобы правильно выставить привод газораспределительного механизма двигателя Лада Приора, нужно проверить все метки на распредвалах, коленвалах и маховике. Для этого демонтируют защитный корпус привода газораспределительного механизма. Убирают шкив генератора автомобиля.

Коленвал крутят с помощью прокручивания переднего колеса. Для этого понадобится поднять переднюю часть транспортного средства Лада Приора на домкрате. Помощник должен включить пятую скорость. И только потом крутить колесо. Поворачивают колесо до тех пор, пока отметки на коленчатом вале и на распределительном вале не будут смотреть друг на друга.

Также проверяют совпадение меток и при регулировании натяжения ремня. Просто так, не устанавливая должным образом метки, не рекомендуется проводить натяжку ремня ГРМ.

Ролик ГРМ — его место в механизме

Ролик ГРМ на Приору состоит из рабочего тела ролика, который контактирует с ремнем, подшипника качения, снабженного защитным сальником и крепления. По назначению ролики ГРМ делят на:

— обводные или паразитные, назначение которых — создание требуемой траектории обводного ремня; — ролики натяжения, которые обеспечивают ремню требуемое натяжение для правильной работы.

Для натяжения ремня газораспределительного механизма может быть использован метод натяжения ремня вручную, при помощи пружины или посредством гидронатяжителя.

Ремень, натягиваемый вручную на ролики ГРМ для Приоры, требует большого мастерства техника, который выполняет данную операцию. Перетянутый ремень испытывает чрезмерную нагрузку, недотянутый — бьется. Исход в обоих случаях одинаков — обрыв ремня и последующий ремонт, который потребует дополнительных затрат.

Пружина, используемая для натяжения ремня, обеспечивает постоянное оптимальное его натяжение и контролирует это усилие.

Гидронатяжитель — самое сложное из устройств, но вместе с тем, обеспечивает постоянное гибкое регулирование степени натяжения ремня ГРМ. Устройство представляет собой цилиндрический корпус, заполненный внутри маслом и снабженный пружиной. Выдвигаемый шток препятствует провисанию ремня и гарантирует постоянное натяжение.

Замена жидкости ГУР своими руками: инструкция

Осуществлять операцию по замене следует как минимум один раз каждые 60 тыс. км пробега. Рекомендуется менять жидкость перед началом зимнего сезона: в этот период и возникает множество проблем с гидроусилителем.

Все гидроусилители руля работают на двух типах жидкости:

  • PSF (Power Steering Fluid) — жидкость для гидроусилителей.
  • ATF (Automatic Transmission Fluid) — жидкость для автоматических трансмиссий.

Иную жидкость в гидроусилитель заливать запрещено — это может привести к поломке системы.

В большинстве автомобилей процесс замены происходит по стандартной схеме:

  1. Откручиваются крепления бачка и сам бачок снимается.
  2. Откручивается крышка и жидкость из бачка сливается в заранее приготовленную емкость.
  3. Снимаются шланги. Концы их помещаются в канистру для удаления масла из системы.
  4. Рулевое колесо поворачивается до упора влево и вправо, чтобы вышла вся жидкость из цилиндра.
  5. Шланги подключаются, а бачок устанавливается на место.
  6. До метки в бачок заливается новая жидкость.
  7. Руль поворачивается до упора сначала в одну сторону, затем в другую, чтобы масло заполнило отсеки цилиндра.
  8. Жидкость доливается до уровня, после чего крышка бачка закрывается.

Вся процедура должна проводиться при выключенном и охлажденном двигателе. В целях безопасности, машину необходимо зафиксировать, чтобы она не тронулась с места при поворотах руля.

Также рекомендуется при смене жидкости менять бачок. Фильтр в бачке со временем забивается. Изъять его оттуда без повреждения бачка на является возможным — бачок гидроусилителя не является разборным элементом.
