Как установить фаркоп на автомобиль

Выбираем прицепное устройство на Kia Sportage 3

Фаркоп – это устройство для тяги и сцепления. Благодаря ему автомобиль сможет брать на буксир прицепы и небольшие грузы. Существует несколько разновидностей фаркопов, среди которых быстросъёмные, условно-съёмные и фланцевые. Шары прицепных устройств также имеют различные модификации:

  • шар «A» (условно-съёмный, на 2-х болтах);
  • шар «B» (съёмный, полуавтоматический);
  • шар «C» (съёмный, на 2-х болтах);
  • шар «E» (съёмный, на гайке);
  • шар «F» (съёмный, кованый, с 2-мя отверстиями);
  • шар «G» (съёмный, кованый, с 4-мя отверстиями);
  • шар «H» (сварной);
  • шар «N» (универсальный, с 4-мя отверстиями).

Покупая фаркоп, убедитесь, что он соответствует ГОСТу 28248.

Среди модельного ряда тягово-сцепных устройств для Kia Sportage 3 есть отечественные и зарубежные производители из Германии, Испании, Польши, Словакии и Швеции. Большинство иностранных моделей (Westfalia, Thule) потребуют от вас выреза бампера, тогда как российские аналоги («Лидер-Плюс») этого не требуют. Однако зарубежные модели обеспечивают большую нагрузку – 2400/80 кг (Westfalia), тогда как для «Лидер-Плюс» она составляет 1500/75 кг.

Для данной марки авто представлены модели следующих компаний-изготовителей:

  • Imiola (Польша);
  • Thule (Швеция);
  • VFM (Россия);
  • Auto-Hak (Польша);
  • Westafalia (Германия);
  • «Лидер-Плюс» (Россия);
  • «Союз-96» (Россия);
  • Aragon (Испания);
  • Galia (Словакия);
  • «Трейлер» (Россия).

Отличным выбором станет фаркоп Galia. Он обладает отличным качеством и приемлемой стоимостью. Такие приспособления обеспечат нагрузку до 2000/75 кг без необходимости модификаций бампера.

Также не стоит соглашаться на покупку б/у фаркопа, поскольку он не обеспечит должной безопасности. Невозможно точно установить нагрузки, при которых он работал, а также другие условия эксплуатации.

Сервисы

Установка фаркопа на KIA Sportage 3

Фаркоп для автомобиля модели KIA Sportage 3 — средство, которое позволит увеличить его грузоподъемность на 70—80%. Рынок фаркопов для автомобиля KIA Sportage 3 поражает разнообразием моделей. Имеются образцы с различным дизайном, размерами и варьирующейся грузоподъемностью. Кроме того, одним из базовых параметров фаркопа является тип крепления, посредством которого он сцепляется с автомобилем.

Установить фаркоп, а также смарт-коннект для фаркопа своими руками не так уж и сложно. Схема монтажа этой детали для КИА «Спортейдж» 3 мало чем отличается от аналогичных схем для других моделей КИА. Нужно строго следовать правилам, описанным в инструкции, и не заниматься самодеятельностью — тогда у вас все получится.

KIA Sportage 2.0, RedLine › Бортжурнал › Электрика фаркопа

Всем привет.В выходные решил доделать фаркоп, а именно подключить блок согласования к проводке авто.

Предварительно изучив расположение проводки под задним бампером понял — все нужные провода идут с левого заднего крыла, значит вскрываем обшивку багажника слева.

Ну и решил купить книжку по авто — схемы и прочее пригодятся.

Поехали.1. Выкинул все из багажника, включая шторку и пол багажника.2. Выкрутил 2-а пластиковых винта на нижней части пластика проема багажника и аккуратно сдернул эту накладку.3. Выкрутил саморезы по низу накладки багажника. Последний саморез расположен почти под задним сиденьем, поэтому4. Поднял подушку заднего сиденья. Расцепил разъемы подогрева и вытащил подушку из салона.

Тут пришлось отвлечься — обнаружил «торопливость сборки», а именно

Снял эту пластину и установил заглушку как надо.

5. Открутил болты левой части задней спинки сиденья, отцепил мешающие снятию разъемы и вытащил спинку из салона.

6. Вот теперь можно открутить оставшийся саморез и, отщелкнув пластиковой лопаткой пистоны, полностью скинуть левую накладку багажника.

Методом отключения разъема установил, что коробочка (левее ответки) — это блок управления 4х4.А черная пластиковая конструкция выше — вентиляция с лепестками.

Дальше открыл схему в книжке и по цвету проводов вызванивал нужные (прокалывал изоляцию щупом цэшки). Все, кроме стоп и габаритов взял из жгута идущего под бампер. Стоп и габариты — с проводки подходящей к фонарю.

С цветов из книжки не совпал только цвет провода противотуманного фонаря.

Эти штуки уматывал в поролон чтобы не бренчали по железу. Черная изолента для восстановления оригинального вида жгутов ))).

Плюсовой провод от блока согласования протянул в левом пороге до блога предохранителей и там врезался в +.Блок согласования спрятал под блок 4х4 — места как для него специально.Сборка и установка всего в обратной последовательности.Напряжение на розетке появилось на нужных контактах. На прицепе проверю недельки через 2 когда повезу катер на профилактику и подготовку к сезону.

С перекурами подключение заняло 3 часа где-то.

источник

Электрика штатная Hak-System 16100551 7-pin для фаркопа на Kia Sportage III (2010 – 2015) SUV – фото 1

Оптовая цена от (5 шт): 8860 Р

Доставка по Москве БЕСПЛАТНО

  • О товаре
  • Характеристики
  • Отзывы 0

Установив данный аксессуар для фаркопа на автомобиль, вы можете быть уверены в его высочайшей надежности и долговечности. На это есть немало причин:

– при изготовлении компания Hak-System использует исключительно высококачественные материалы, отличающиеся долгим сроком службы;

– продукция разрабатывается с учетом конструктивных особенностей фаркопа для автомобиля, что исключает риск ее несоответствия или неправильной установки;

– функциональность аксессуара на фаркоп полностью соответствует заявленной и в процессе эксплуатации никаких проблем возникнуть просто не может;

Кроме того, специалисты нашего установочного центра подберут для фаркопа вашего авто идеальный аксессуар, полностью отвечающий вашим требованиям, конструктивным особенностям ТСУ и самого автомобиля.

Основная информация

Любое транспортное средство оснащается стандартными местами подключения различного оборудования для комфорта передвижения и перевозки багажа (фаркоп, багажник, добавочная электронная проводка и многое другое). Но в стандартную комплектацию транспортного средства большинство вспомогательных устройств не подключается, а значит, и их нужно будет покупать отдельно.

Фаркоп считается просто незаменимым приспособлением для владельцев транспортных средств, которые отдают предпочтение активному образу жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи. Фаркопом называется тягово-сцепное приспособление, которые применяются для использования прицепов и трейлеров. Конструкция крепится к транспортному средству при помощи специальной площадки, на которой располагается розетка, имеющая несколько разъёмов.

Названия выводов семи контактных розеток:

  • Задний противотуманный фонарик;
  • Контактное заземление;
  • Правый поворот;
  • Левый поворот;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов.

Названия выводов розеток, которые устанавливаются на фаркоп для иномарок:

  • Задний противотуманный фонарик;
  • Правый поворот;
  • Левый поворот;
  • 12 вольт с аккумуляторной батареи;
  • 12 вольт во время зажигания;
  • Задний ход;
  • Сигнальный проводок;
  • Стоп-сигналы;
  • Номерные подвески и левая сторона габаритов;
  • Номерные подвески и правая сторона габаритов;
  • Заземление для девятого контакта;
  • Заземление для десятого контакта;
  • Контактное заземление.

На какие транспортные средства нужно устанавливать Смарт коннектор?

Наверное, каждый автолюбитель знает, что большинство современных автомобилей иностранного производства оснащаются сложными электрическими системами, а значит, подключение добавочного электронного оборудования и вмешательство в электропроводку машины может привести к непредвиденным проблемам. В момент подключения модуль бортовой сети, который руководит электронным оборудованием транспортного средства, обнаруживает посторонних потребителей и выдает ошибку. Чтобы поиграть с реальными ставками на игровых автоматах, можно использовать приятные бездепозитные бонусы, которые предлагают надежные гемблинг залы. Выбираем бездепы казино для любителей халявы виртуальные азартные клубы предоставляют разные варианты бонусных подарков в виде денежных перечислений или фриспинов для игры на конкретных слотах. Чаще всего подобная ошибка возникает в таких случаях, когда транспортное средство оснащается:

  1. Мультиплексной проводкой;
  2. Системой электрического контроля переменного напряжения;
  3. Системой контроля Check;
  4. Системой освещения пониженного напряжения;
  5. Системой обнаружения поломок и перегоревших электрических лампочек;
  6. Светодиодной системой освещения.

Для того чтобы избежать появление такой поломки применяется модуль согласования, который дублирует силовые цепи нагрузки прицепа. Согласующий блок для тягово-сцепного устройства получает руководящий сигнал от электронного модуля руководства освещением авто о том, что та или иная цепь прицепа включена и включает нужную нагрузку, не фиксируя при этом ошибку.

В транспортных средствах, которые оснащаются такими системами прямое подсоединение стандартной розетки может привести к повреждению авто. Модуль согласования дает возможность исключения дополнительной нагрузки на электронную сеть авто и выполняет стабилизацию напряжения сети. К тому же, на согласующий блок никак не влияют различные скачки напряжения и короткое замыкание, так как он подсоединяется к аккумуляторной батареи авто с помощью предохранителей на пятнадцать ампер.

Также блок согласования выполняет такие функции:

  • Контролирует указатели поворота на прицепе;
  • Заряжает аккумуляторную батарею прицепа;
  • Переключает противотуманные фары прицепа;
  • Отключает парктроники при присоединенном прицепе.

Еще существует согласующий блок с более расширенными функциями. Такой блок имеет целый перечень добавочных функций, таких как:

  1. Функция alarm info;
  2. Координирует левую противотуманную фару;
  3. Руководит левым фонарем габаритных фар;
  4. Функция park sensor;
  5. Тест подключения прицепа к авто.

Выбираем прицепное устройство на Kia Sportage 3

Фаркоп – это устройство для тяги и сцепления. Благодаря ему автомобиль сможет брать на буксир прицепы и небольшие грузы. Существует несколько разновидностей фаркопов, среди которых быстросъёмные, условно-съёмные и фланцевые. Шары прицепных устройств также имеют различные модификации:

  • шар «A» (условно-съёмный, на 2-х болтах);
  • шар «B» (съёмный, полуавтоматический);
  • шар «C» (съёмный, на 2-х болтах);
  • шар «E» (съёмный, на гайке);
  • шар «F» (съёмный, кованый, с 2-мя отверстиями);
  • шар «G» (съёмный, кованый, с 4-мя отверстиями);
  • шар «H» (сварной);
  • шар «N» (универсальный, с 4-мя отверстиями).

Покупая фаркоп, убедитесь, что он соответствует ГОСТу 28248.

Среди модельного ряда тягово-сцепных устройств для Kia Sportage 3 есть отечественные и зарубежные производители из Германии, Испании, Польши, Словакии и Швеции. Большинство иностранных моделей (Westfalia, Thule) потребуют от вас выреза бампера, тогда как российские аналоги («Лидер-Плюс») этого не требуют. Однако зарубежные модели обеспечивают большую нагрузку – 2400/80 кг (Westfalia), тогда как для «Лидер-Плюс» она составляет 1500/75 кг.

Для данной марки авто представлены модели следующих компаний-изготовителей:

  • Imiola (Польша);
  • Thule (Швеция);
  • VFM (Россия);
  • Auto-Hak (Польша);
  • Westafalia (Германия);
  • «Лидер-Плюс» (Россия);
  • «Союз-96» (Россия);
  • Aragon (Испания);
  • Galia (Словакия);
  • «Трейлер» (Россия).

Отличным выбором станет фаркоп Galia. Он обладает отличным качеством и приемлемой стоимостью. Такие приспособления обеспечат нагрузку до 2000/75 кг без необходимости модификаций бампера.

Также не стоит соглашаться на покупку б/у фаркопа, поскольку он не обеспечит должной безопасности. Невозможно точно установить нагрузки, при которых он работал, а также другие условия эксплуатации.

13 частых ошибок при использовании антисептика

Электрическая разводка

Перед проведением электропроводки для фаркопа на Киа Рио важно познакомиться с материалами о блоке согласования и подключении розетки сцепного устройства. Более подробной этот процесс рассмотрен в данной статье

Сам процесс проводки электрики для Рио заключается в следующих шагах:

  1. Соедините провода с розеткой по схеме, приложенной в комплект поставки производителем.
  2. Смонтируйте электрику на штатных местах.
  3. Выполните отверстие в резиновой заглушке.
  4. Проведите сквозь него провода в багажное отделение.
  5. Снимите минусовую клемму с АКБ.
  6. Сделайте разрывы в электрике заднего освещения автомобиля.
  7. Подключите в них электрику сцепного устройства.
  8. Спаяйте соединения и изолируйте их.
  9. Проверьте работоспособность проводов при помощи тестера.

Все, что осталось – собрать автомобильные запчасти в обратной последовательности

Причем важно учитывать, что приведенная в этой статье инструкция по монтажу ознакомительная. А при монтаже фаркопа на Киа Рио стоит отталкиваться от руководства пользователя и схем проведения электропроводки, приложенных в комплектацию к тягово-сцепному устройству

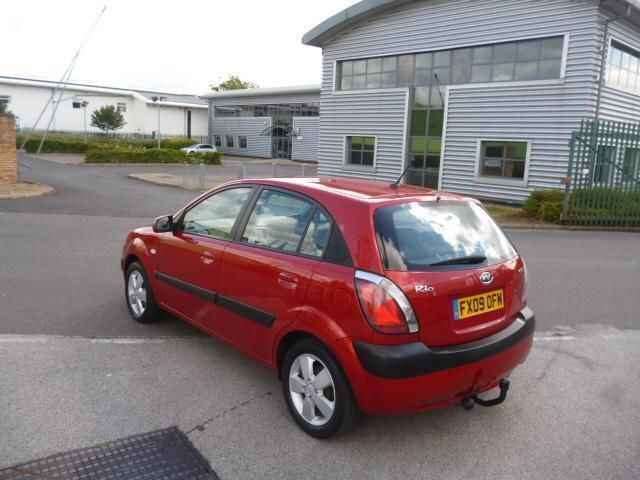

Автомобиль Киа Рио с кузовом хэтчбек

Кроме того, подумайте несколько раз прежде, чем приступать к самостоятельной работе, потому что демонтировать автозапчасти куда легче, нежели затем поставить их на место. При сомнениях же обратитесь к профессионалу, который помочь за оплату труда со стороны заказчика.

Цены на фаркопы для Киа Спортейдж 3 2010 – 2015 г.в.

Производитель/тип кузова Артикул Тип шара Макс. нагрузка, кг (горизонталь) Макс. нагрузка, кг (вертикаль) Снятие/вырез бампера Электрика Цена, руб.
«Лидер-Плюс» (РФ) K112-A А 1500 75 нет провод, розетка в комплекте 5350
Thule (Швеция) 529300 А 2200 80 невидимый вырез + 500 руб. 11400
Auto-Hak (Польша) J60 А 2000 80 вырез + 500 руб. 9300
VFM (Россия) 6746-A А 1500 75 нет + 500 руб. 6750
Galia (Словакия) H083A А 2000 75 нет + 500 руб. 10600

Монтаж

Установка фаркопа на автомобиль КИА «Спротейдж» 3 является заведомо простым делом. Производитель существенно облегчил своим клиентам задачу, сделав следующее:

  1. Конструкция транспортного средства подразумевает наличие точек крепления со вставленными в них глушителями.
  2. В багажнике автомобиля есть специально отведенное место для того, чтобы в нем можно было разместить жгуты кабелей.
  3. Конструкция транспортного средства подразумевает самостоятельный монтаж фаркопа собственником авто.

Перед тем как приступить к установке фаркопа, нужно убедиться в наличии требуемых деталей. Набор для установки тягового устройства включает в себя:

  • Наружные пластины.
  • Поперечную балку (служит платформой для установки).
  • Тяговый крюк с набалдашником в виде шара.
  • Розетку для подсоединения к электросети авто.

  • Кабели для прокладки этого соединения.
  • Крепежные детали для фиксации вышеперечисленного.

Фаркоп для автомобиля модели КИА «Спортейдж» 3 устанавливается в соответствии со следующей схемой:

  • Извлечь элементы конструкции из упаковки. В начале работ вам потребуются наружные пластины и крепежные материалы. Также следует запастись следующими инструментами: отверткой, двумя ключами на 17 и 19.
  • Открыть багажник и извлечь глушители крепежных отверстий по обеим сторонам автомобиля (перед этим приподнять обивку, так как в противном случае отверстия не видны). Делать это удобнее при помощи отвертки.
  • Разместить болты в образовавшихся крепежных отверстиях.
  • Последующие работы проводятся непосредственно под автомобилем. Снизу вставленные ранее болты должны быть хорошо видны. На них нужно надеть поперечную балку. После этого на болты накрутить гайки и затянуть ключом на 19. Туго затягивать не следует — запас движения потребуется для регулировки положения пластины в дальнейшем.
  • Поместить в пазы профильной пластины болты так, чтобы они находились по обе стороны от колеса.
  • Объединить компоненты друг с другом, завинтив при этом гайку на 17. После этого аналогичные действия повторяются и для второй гайки.

Установка фаркопа на КИА Спортейдж 3

  • Установить и закрепить сам тяговой крючок. Он должен быть четко зафиксирован на указанном месте. Крепеж осуществляется при помощи трех болтов, которые затягиваются по периметру.
  • Подготовить пространство для монтажа штепсельной розетки, а также пару ключей на 17.
  • Надеть на болты пластину, на которой будет размещаться штепсельная розетка. Затянуть её гайками по периметру.

У многих автомобилистов большое количество кабелей вызывает панику, но переживать по этому поводу не стоит. Они закрепляются при помощи обыкновенных шурупов. В инструкции подробно описан процесс: что, куда и когда нужно подключать (когда будете подсоединять блок согласования для фаркопа своими руками, схема будет идентичной). Если коротко, то процесс подключения описывается следующими действиями:

  • Кабели от розетки подводятся к багажному отделению автомобиля.
  • Провода от розетки закрепляются в колодке с клеммами.

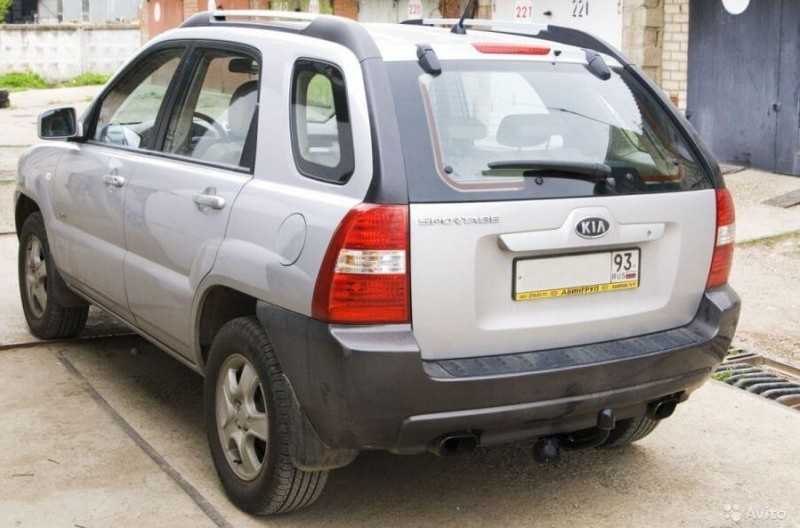

Прицепное устройство для KIA Sportage

Включается штатный разъем.

На этом процесс установки фаркопа считается завершенным.

Монтаж

Установка фаркопа на автомобиль КИА «Спротейдж» 3 является заведомо простым делом. Производитель существенно облегчил своим клиентам задачу, сделав следующее:

  1. Конструкция транспортного средства подразумевает наличие точек крепления со вставленными в них глушителями.
  2. В багажнике автомобиля есть специально отведенное место для того, чтобы в нем можно было разместить жгуты кабелей.
  3. Конструкция транспортного средства подразумевает самостоятельный монтаж фаркопа собственником авто.

Перед тем как приступить к установке фаркопа, нужно убедиться в наличии требуемых деталей. Набор для установки тягового устройства включает в себя:

  • Наружные пластины.
  • Поперечную балку (служит платформой для установки).
  • Тяговый крюк с набалдашником в виде шара.
  • Розетку для подсоединения к электросети авто.

  • Кабели для прокладки этого соединения.
  • Крепежные детали для фиксации вышеперечисленного.

Фаркоп для автомобиля модели КИА «Спортейдж» 3 устанавливается в соответствии со следующей схемой:

  • Извлечь элементы конструкции из упаковки. В начале работ вам потребуются наружные пластины и крепежные материалы. Также следует запастись следующими инструментами: отверткой, двумя ключами на 17 и 19.
  • Открыть багажник и извлечь глушители крепежных отверстий по обеим сторонам автомобиля (перед этим приподнять обивку, так как в противном случае отверстия не видны). Делать это удобнее при помощи отвертки.
  • Разместить болты в образовавшихся крепежных отверстиях.
  • Последующие работы проводятся непосредственно под автомобилем. Снизу вставленные ранее болты должны быть хорошо видны. На них нужно надеть поперечную балку. После этого на болты накрутить гайки и затянуть ключом на 19. Туго затягивать не следует — запас движения потребуется для регулировки положения пластины в дальнейшем.
  • Поместить в пазы профильной пластины болты так, чтобы они находились по обе стороны от колеса.
  • Объединить компоненты друг с другом, завинтив при этом гайку на 17. После этого аналогичные действия повторяются и для второй гайки.

Установка фаркопа на КИА Спортейдж 3

  • Установить и закрепить сам тяговой крючок. Он должен быть четко зафиксирован на указанном месте. Крепеж осуществляется при помощи трех болтов, которые затягиваются по периметру.
  • Подготовить пространство для монтажа штепсельной розетки, а также пару ключей на 17.
  • Надеть на болты пластину, на которой будет размещаться штепсельная розетка. Затянуть её гайками по периметру.

У многих автомобилистов большое количество кабелей вызывает панику, но переживать по этому поводу не стоит. Они закрепляются при помощи обыкновенных шурупов. В инструкции подробно описан процесс: что, куда и когда нужно подключать (когда будете подсоединять блок согласования для фаркопа своими руками, схема будет идентичной). Если коротко, то процесс подключения описывается следующими действиями:

  • Кабели от розетки подводятся к багажному отделению автомобиля.
  • Провода от розетки закрепляются в колодке с клеммами.

Прицепное устройство для KIA Sportage

Включается штатный разъем.

На этом процесс установки фаркопа считается завершенным.

Киа Спортейдж 3 2014 г установка фаркопа Bалтекс

Подключение розетки для прицепа

KIA CEED 2 подключение розетки фаркопа

Kia Sportage 2. Часть 19. Установка прицепного

https://youtube.com/watch?v=-hOyd56nRJY

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

подключение фаркопа схема

Модуль согласования фаркопа

Хёндай IX 35 установка фаркопа Bosal

Модуль согласования фаркопа
