Замена прокладки головки блока цилиндров на ваз-2114

Принцип работы тормозного суппорта

Схема суппорта

не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта

не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

В каких случаях приходится снимать головку блока двигателя

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Процесс замены (для 8 клапанного авто)

Процедуру лучше проводить на эстакаде и или смотровой яме. Для работы следует приготовить:

• динамометрический ключ;
• гаечные ключи;
• торцовые головки, в том числе «Torx»;
• отвертку;
• новую прокладку;
• емкость для слива охлаждающей жидкости (ОЖ);
• чистые тряпки.

Процедура замены прокладки ГБЦ на ВАЗ 2114 своими руками состоит из следующих шагов:

1. Сначала необходимо обесточить автомобиль. Для этого отсоединяется минусовая клемма от аккумулятора.
2. Далее следует зафиксировать поршень первого цилиндра в положение ВМТ.
3. Затем сливаем ОЖ в приготовленную тару.
4. После этого нужно стравить давление в топливной системе, если автомобиль был недавно в поездке.
5. На следующем шаге приемную трубу выхлопной системы необходимо отсоединить от выпускного коллектора.
6. Демонтируем крышку ГБЦ. Вместе с ней можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
7. Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимаем его с узла вместе со шлангом забора воздуха и корпусом воздухофильтра.
8. На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить и снять топливную рамку с элементами топливной системы.
9. Открутив крепежные винты, которыми крепится передняя крышка, снимаем ее и ремень ГРМ. Обязательно следует зафиксировать коленвал и распредвал от прокручивания.
10. Далее следует извлечь натяжной ролик и дистанционную шайбу.
11. Открутив крепежный болт снимаем зубчатый шкив распредвала.
12. На следующем этапе снимаем заднюю крышку: сначала откручиваем гайку, удерживающую крышку, а потом остальные крепежные болты.
13. Используя крестовую отвертку, откручиваем винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также подводящие шланги дроссельного узла и отопления,

    Крестовой отверткой ослабляем хомуты

14. Открутив крепежные гайки нужно отсоединить от топливных трубок шланги слива и подачи топлива.
15. Далее, с помощью шестигранника нужно открутить 10 болтов крепления. Желательно их проворачивать последовательно на половину оборота по определенной схеме. Благодаря этому снимается напряжение и исключается деформация крышки. Затем следует вытащить винты вместе с шайбами.

    Откручиваем шестигранником 10 болтов

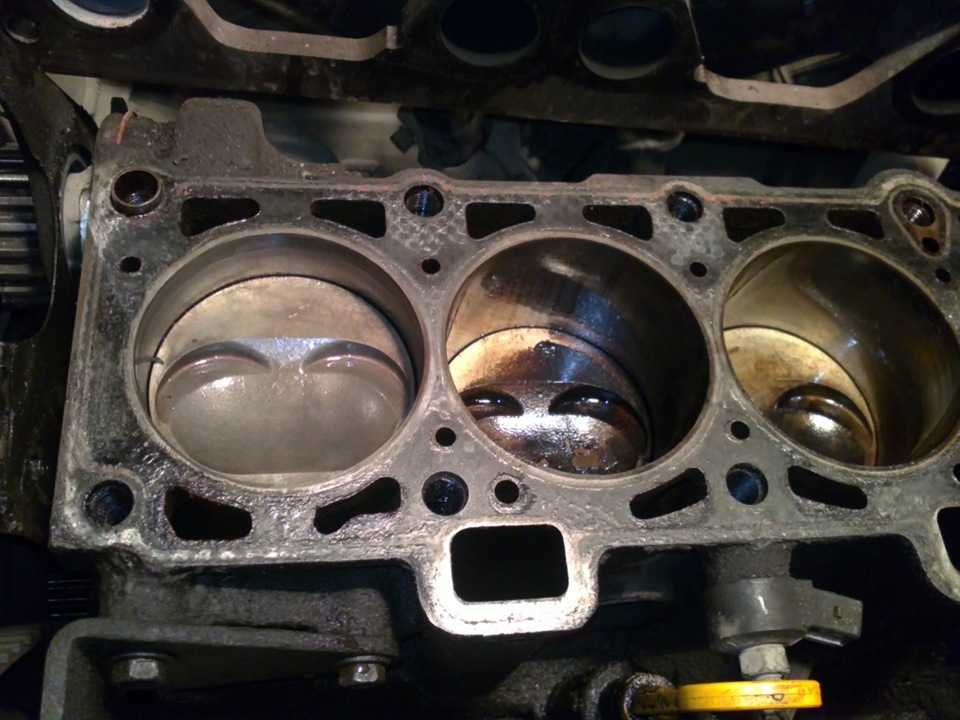

16. На следующем этапе демонтируется ГБЦ вместе с прокладкой.
17. Далее, обязательно нужно очистить соприкасающиеся поверхности от загрязнений и металлической стружки. Кроме того, следует проверить, чтобы в резьбовых отверстиях крепежных болтов головки отсутствовало масло.
18. Устанавливаем новую прокладку с учетом 2-х центрирующих втулок так, чтобы отверстие, имеющее медную окантовку, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.

    Устанавливаем новый расходник с учетом направляющих

19. Прежде чем устанавливать ГБЦ необходимо проверить, чтобы на 1-м цилиндре были закрыты оба клапана.
20. Далее, винты вставляем в отверстия и закручиваем в четыре этапа соответственно указанной ниже схеме.

    Схема закручивания болтов крепления головки На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
21. Установив на место головки блока цилиндров, следует присоединить в обратной последовательности все шланги и подключить провода и разъемы датчиков. Устанавливая шкив распредвала, следует проследить, чтобы выступающая часть ступицы была обращена к двигателю.
22. Далее, необходимо проверить и отрегулировать при необходимости зазоры в приводе клапанов. После установки ремня ГРМ поверить его натяжку.

Также ознакомьтесь

1. При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

1. Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

1. Ключом на «13» открутить 2 гайки крепления впускного патрубка.

1. Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

1. Стержни клапанов моторным маслом. То же касается и направляющих втулок.
2. Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
3. Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.
4. Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

• Момент первой затяжки винтов — 20 Н.м (2 кгс.м);
• Второй — с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
• Третьей — с дотяжкой в 90°;
• Четвертой — доворот винтов на 90°.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

1. Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
2. Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
3. Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
   Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.
4. Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.
5. Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.
6. При необходимости регулируем зазоры в приводе клапанов.
7. Регулируем натяжение ремня ГРМ.

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки

Сильно обжатые или надорванные кольца замените.

1

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

2

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

3

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

4

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

5

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

6

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

7

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

9

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

10

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

11

Снимаем со шпилек задний корпуса подшипников распределительного вала.

12

Устанавливаем головку «Е14 Torx»…

13

…и откручиваем 10 болтов на блоке цилиндров.

14

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

15

Снимаем головку блока цилиндров…

17

…и ее прокладку.

18

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

19

Собираем всё в обратной последовательности соблюдая затяжку болтов.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Последовательность работ по ремонту

Установка головки блока цилиндров Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

1. Авто ставиться в гараж, КПП устанавливается в нейтральное положение, а под задние колеса кладутся упоры. Первое, что делается после постановки авто – обесточивается бортовая сеть путем отсоединения клеммы «-» с АКБ.
2. Сбрасывается давление в топливной системе. Для этого на топливной рампе имеется контрольный клапан в виде обычного золотника шины. Под этот клапан нужно разместить емкость, и зажать золотник. При сбросе давления из него будет вытекать бензин. Также потребуется слив охлаждающей жидкости посредством сливных пробок.
3. На двигателе нужно установить поршень 1-го цилиндра в положение ВМТ. Для этого снимается защитная крышка ремня привода ГРМ, и проворачивается коленвал до совпадения меток на шкиву, распределительном валу и маховике.
4. Следующим этапом будет снятие крышки клапанов. Для этого от штуцеров крышки отсоединяются все патрубки, тяга привода дроссельной заслонки, кронштейн привода акселератора и гайки крепления крышки клапанов.
5. Отсоединяется от выпускного коллектора приемная труба системы отвода выхлопных газов. Эти работы производятся под авто.
6. От ДМРВ отсоединяется проводка, снимается воздушный подводящий патрубок к дроссельному узлу, после чего он полностью демонтируется вместе с корпусом воздушного фильтра.
7. Затем нужно от головки отсоединить все элементы, подходящие к головке – патрубки системы охлаждения дроссельного узла, вакуумного усилителя, тягу привода дроссельной заслонки, массовые провода, кронштейн подводящей трубы выпускного коллектора.
8. Также разбалчиваются крепления распорок впускного коллектора, а сами распорки снимаются. Далее отсоединяется проводка от — датчиков давления масла, температуры ОЖ и положения заслонки дросселя, регулятора ХХ, форсунок, высоковольтные провода со свечей.
9. Затем снимается ремень привода ГРМ. Перед этим нужно еще раз проверить совмещение меток на шкиву коленвала и шестерне привода ГРМ. После этого ослабляется натяжка ремня и он снимается с шестерни ГРМ.
10. Чтобы снять шестерню распредвала, ее нужно будет зафиксировать через технологические отверстия и выкрутить болт крепления. Снимать ее с вала нужно аккуратно, чтоб не потерять шпонку. После этого потребуется снятие задней крышки, располагающейся за снятой шестерней, от головки и блока.
11. Снимаются с головки патрубки системы охлаждения вместе с термостатом от головки, а также остальная проводка. Также отсоединяются патрубки подачи и слива топлива.
12. Остается только выкрутить болты крепления головки. Но для этого их вначале нужно ослабить, причем в строго определенном порядке. И только после послабления они полностью выкручиваются. Если разборка произведена правильно, после вытаскивания болтов можно будет снять головку и извлечь поврежденную прокладку. На этом первая часть ремонта считается завершенной.

Схема строения двигателя ВАЗ-2114

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

1. Снимаем «клемму-минус».
2. Демонтируем защитный кожух ГРМ.
3. Выставляем метки ВТМ.
4. Сливаем полностью охлаждающую жидкость с автомобиля.
5. Сбрасываем давление в топливной системе.
6. Отсоединяем приемную отрубу от выпускного коллектора.
7. Снимаем крышку головки блока.
8. Отсоединяем дроссельный узел.
9. Снимаем воздушный фильтр.
10. Демонтируем топливную рампу в сборе с форсунками.
11. Фиксируем распределительный и коленчатый вал.
12. Снимаем ремень ГРМ.
13. Проводим демонтаж натяжного ролика.
14. Открутив крепления шестерни распредвала, снимаем ее.
15. Откручиваем крепление и снимаем заднюю крышку.
16. Демонтируем выпускной патрубок ГБЦ.
17. Отключаем и снимаем термостат.
18. Отсоединяем трубки подача и слива топлива.
19. Откручиваем крепление головки блока.
20. Демонтируем ГБЦ вместе с прокладкой.
21. Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

1. Устанавливаем новую прокладку.
2. Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.
3. Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.
4. Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками».

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 — каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

• Длительный срок эксплуатации.
• Упругая деформация.
• Устойчивость к раскаленным газам.
• Водо- и маслонепроницаемость.
• Устойчивость к химическим реакциям и воздействиям.

Если выбранная прокладка головки блока соответствует всем нормам, то ее можно устанавливать на автомобиль.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

1. Из глушителя выходит большое количество белого дыма.
2. Достаточное количество эмульсии на крышке заливной горловины.
3. В тосоле имеется масляный эффект.
4. Повысился уровень масла в поддоне.
5. В бензине прослеживается запах тосола или выхлопных газов.

Признаки, что пробило прокладку ГБЦ

Задача прокладки ГБЦ — обеспечение герметичности, и недопущения проникновения газов из цилиндров обратно наверх, в моторный отсек, а также смешивания охлаждающей жидкости, моторного масла и топлива между собой. В ситуации, когда пробита прокладка ГБЦ, нарушается герметичность блока. Об этом автовладельцу подскажут следующие признаки:

Почему пробивает прокладку ГБЦ

В большинстве случаев причиной, по которой возникают проблемы с прокладкой ГБЦ, является банальный перегрев. Из-за него крышку блока может “повести”, и нарушится плоскость, по которой прокладка прилегает к двум соприкасающимся поверхностям. Как следствие, возникает разгерметизация внутренней полости со всеми вытекающими последствиями. Изменяют свою геометрию, в основном, алюминиевые головки. Чугунные таким неисправностям не подвержены, они скорее дадут трещину, чем искривятся, да и то в самых крайних случаях.

Схема протяжки болтов ГБЦ на ВАЗах «классике»

Также из-за перегрева прокладка может накалиться до таких температур, при которых она изменит свою геометрию. Естественно, в этом случае также произойдет разгерметизация. Особенно это актуально для железо-асбестовых прокладок.

Еще одна причина — нарушение момента затяжки болтов. Пагубное влияние оказывает как очень большое, так и малое значение момента. В первом случае прокладка может разрушиться, особенно если она выполнена из некачественных материалов. А во втором — пропускать выхлопные газы наружу, не препятствуя им. При этом газы вместе с атмосферным воздухом будут пагубно влиять на материал прокладки, постепенно выводя ее из строя. В идеале болты необходимо закручивать с помощью динамометра, показывающего значение момента, кроме этого, соблюдать при этом последовательность их закручивания. Справочную информацию об этом можно найти в мануале.

Как правило, последовательность затяжки заключается в том, что сначала закручивают центральные болты, а после этого остальные по диагонали. При этом закручивание происходит поэтапно. В частности, в автомобилях ВАЗ “классических” моделей шаг момента составляет 3 кгс. То есть, все болты в указанной последовательности затягиваются на 3 кгс, после этого дотягиваются до 6 кгс, и до 9. 10 кгс.

И самая очевидная причина — низкое качество материала, из которого сделана прокладка. Тут все просто. Старайтесь покупать изделия в проверенных магазинах. При выборе необходимо руководствоваться правилом “золотой середины”. Прокладка, конечно же, стоит недорого, поэтому не стоит переплачивать, как и покупать откровенно дешевый мусор. Главное, чтобы вы были уверены в магазине, где совершаете покупку.

Также не исключено что прокладка головки блока прогорела попросту от износа материала, ведь у всего есть свой строк службы.

Примеры мест пробоя прокладки ГБЦ

Также иногда причинами в работе прокладки бывают проблемы с нарушением процесса сгорания топлива (детонация, калильное зажигание). Из-за перегрева очень страдает головка блока цилиндров. В ней могут появиться трещины, которые также приведут к разгерметизации описанных систем. Головка, как правило, сделана из алюминия. А в процессе нагрева он расширяется быстрее, чем стальные болты. Поэтому головка начинает значительно давить на прокладку, а та испытывает перегрузки. Это и приводит к отвердеванию материалов прокладки, что в свою очередь вызывает разгерметизацию.

Часто когда прокладка выходит из строя, она прогорает по окантовке или между цилиндрами. В этом случае нередко возникает эрозия поверхности блока цилиндров и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. Для устранения неисправности часто достаточно установить правильный угол зажигания.

Для водителя важно понимать различие между понятиями «пробой» и «прогар» прокладки. Пробой в данном случае подразумевает существенное повреждение поверхности прокладки или отдельных ее элементов

В данном же случае (а чаще всего так и происходит) водитель сталкивается с прогаром. То есть, возникают незначительные повреждения, которые порой даже тяжело найти на прокладке. Однако именно они становятся причиной перечисленных выше неприятных ситуаций.
