Когда и как производят замену цепи грм

В чем опасность растянутой цепи и есть ли регламент замены

Самыми распространенными поломками являются такие:

1. В процессе эксплуатации цепные соединения изнашиваются, расстояние между ними увеличивается. Это становится причиной перебоев в работе силового агрегата на холостом ходу.
2. Цепь может перескакивать через два зубчика. По этой причине двигатель может просто заклинить.
3. Если привод обрывается, то в первую очередь деформируются клапана ДВС, а в дизельных моторах нередко ломается распределительный вал. Таким образом, вследствие такой проблемы помимо оборванного цепного привода нередко приходится менять еще распределительный вал, клапана, прокладку головки блока цилиндров.

В реальности постоянные вибрации на высоких оборотах при работе двигателя провоцируют чрезмерное натяжение привода. Это неизбежно приведет к его разрушению

Таким образом, важно контролировать состояние цепного привода, производить своевременную его замену. Такие меры позволяют предотвратить значительные затраты на ремонт

Следите за нами в соцсетях

Когда нужны очки для водителя

Специальные водительские очки нужны для безопасного вождения, т.к. они защищают глаза автовладельца, позволяя ему управлять машиной практически при любой погоде и разных дорожных условиях. Они предназначены для того, чтобы защитить глаза шофера от всевозможных ослепляющих бликов, которые представляют собой отраженные от разных поверхностей световые лучи, например, от дороги, водяной глади, снежного покрова, крыши и стен домов. Кроме того, водитель на мгновение теряет зрение при выезде на свет из темноты, например, из тоннеля.

Очки для автомобилистов (особенно поляризационные) способны блокировать отражение, создавая для глаз водителя необходимый зрительный комфорт

Благодаря этому он может сосредоточить свое внимание на дороге и окружающем пространстве, не обращая внимания на блики. Линзы такого аксессуара могут улучшать четкость и контраст изображения, снижать утомляемость глаз и защищать их от воздействия ультрафиолетовых лучей

Почему нельзя использовать обычные солнцезащитные очки

Применение во время движения простых солнцезащитных очков в солнечную погоду недопустимо, т.к. ультрафиолет попадает в глаза – за счет этого водитель может получить ожог и потерять зрение, причем не только частично, но и вплоть до слепоты. Управлять в них очень опасно, попавший в глаза отраженный свет может стать причиной аварии. В изделиях с поляризационными линзами отражение за счет фильтра рассеивается, а обзорность улучшается. Даже если они будут слишком темными, сидящий за рулем авто человек сможет днем следить за дорогой, хотя острота зрения в некоторой степени снизится.

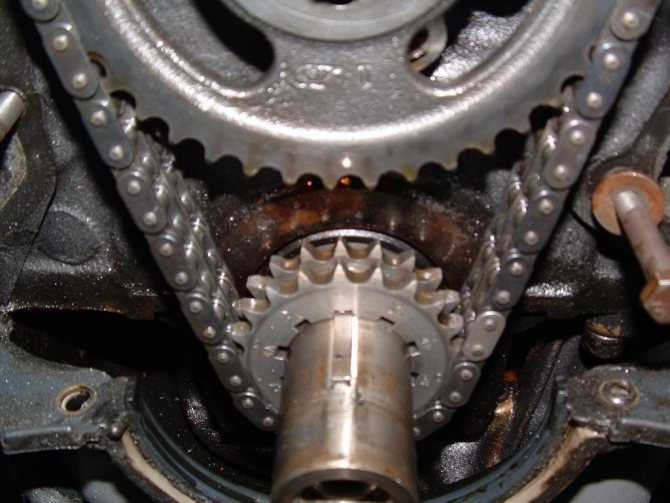

Устройство ГРМ

Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.

Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров. Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.

Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.

В механизме есть два клапана — впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.

Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

Зачем менять цепь ГРМ

Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.

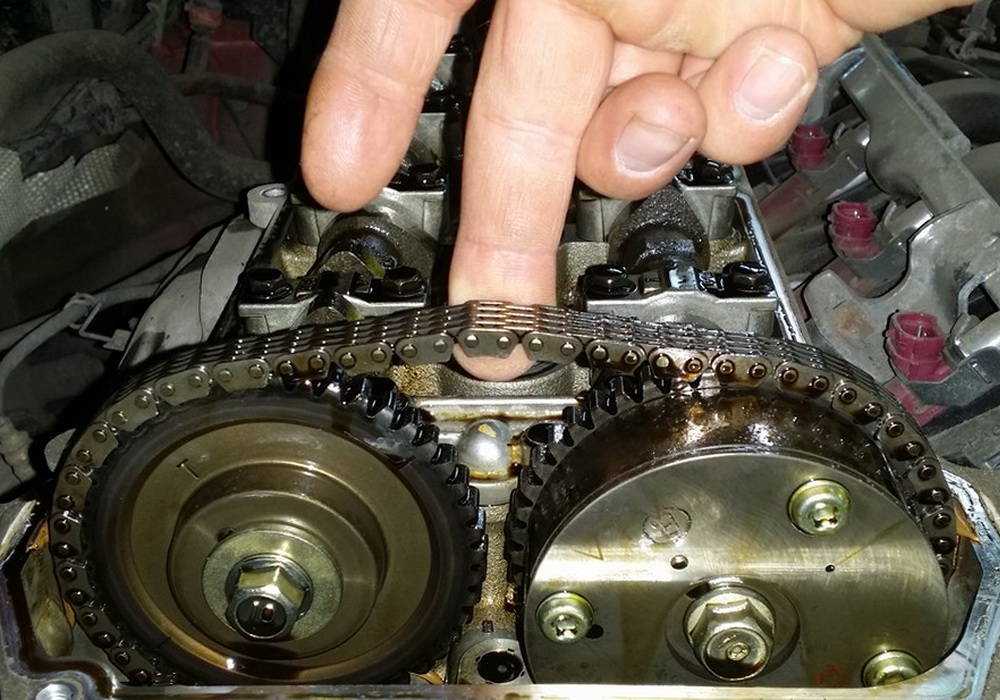

Исправная цепь механизма

Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.

Симптомы износа

Определить выход из строя цепи сожно по следующим признакам:

1. Определить изношенный цепной элемент можно по состоянию системы зажигания. Если ее недавняя настройка быстро сбивается, то можно обоснованно подозревать растяжение цепи ГРМ.
2. Кроме того, об этом же свидетельствует стук, металлический скрежет при работе двигателя во время езды на автомобиле.
3. Косвенными признаками износа привода ГРМ являются перегрев мотора, снижение его мощности, сизые выхлопные газы, громкие звуки внутри глушителя.
4. На холостом ходу силовой агрегат работает прерывисто и грубо, издавая странные звуки.
5. Большинство современных автомобилей имеют специальные индикаторы, которые сигнализируют о малейших сбоях работы газораспределительного механизма. Ориентируясь на такие сигналы, можно смело менять растянутый изношенный элемент.

Поэтому при каждом плановом обследовании автомобиля следует производить проверку этого элемента ГРМ

Во время приобретения подержанного автомобиля этому элементу следует уделять достаточное внимание

Какой срок службы цепей по регламенту ТО и периодичность замены

В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.

Однорядный цепной привод автомобилей Opel

В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:

На корейских малолитражных авто необходимо прислушиваться и проверять состояние привода начиная с 60 тыс. км пробега. При хорошем исходе замена производится в интервале 120—150 тыс

км.
То же касается однорядных цепей, устанавливаемых на многих европейских машинах эконом-класса, например, Peugeot, Opel и малых дизелях от Audi.
Двухрядным передачам других марок авто следует уделять внимание спустя 150 тыс. км, периодически проверяя их состояние

Замена производится по мере износа, но в среднем — не ранее 200 тыс. км.

Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.

Причины замены цепи газораспределительного механизма

Она подлежит замене в двух случаях:

1. В случае обрыва.
2. В случае серьёзного растяжения.

Обрыв цепи — это чрезвычайная ситуация. Если это произошло на ходу, в двигателе практически гарантированно будут повреждены все клапаны. Их придётся менять вместе с цепью, и замена (с предварительной притиркой) потребует вмешательства специалистов и обойдётся автовладельцу очень дорого.

Растяжение цепи встречается гораздо чаще. Как правило, оно связано с так называемой усталостью металла. Обычно цепь слегка растягивается через 200–300 тыс. км пробега (но это относится только к оригинальным, качественным цепям от производителя автомобиля, менее качественные цепи могут растягиваться и через 80–100 тыс. км пробега). Растяжение ведёт к нарушению слаженности в работе распредвала и коленвала, что в свою очередь сказывается на работе всего мотора. Она становится нестабильной, на небольших оборотах двигатель теряет приёмистость, появляются рывки при трогании с места и т. д.

Неправильная замена

Причины и диагностика проблем с ГРМ. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Газораспределительный механизм с цепным приводом — это проверенное технологическое решение, которое успешно используется множеством автопроизводителей. В последние годы из-за усложнения конструкции двигателей, с одной стороны, а также из-за невнимательности водителей или механиков, выполняющих замену привода газораспределительного механизма, с другой стороны, мы отмечаем все больше случаев чрезмерного растяжения или даже разрыва цепи ГРМ. С технической точки зрения данная поломка может быть вызвана несколькими основными причинами. Давайте разберемся, как их эффективно диагностировать.

За правильную работу цепи ГРМ вместе со звездочками отвечают гидравлические натяжители, которые регулируют натяжение цепи в зависимости от нагрузки на двигатель. Автомастерские хорошо знакомы с процедурой замены цепей как в относительно новых, так и в старых автомобилях. Как распознать признаки неисправности и о чем следует помнить при установке нового комплекта цепи ГРМ?

Определить неисправность можно, в первую очередь, по слишком громкой работе привода ГРМ при непрогретом двигателе. Звук, который в этом случае сопровождает работу силового агрегата, напоминает грохот или стук, причиной которого, как правило, служит неправильно работающий натяжитель, не способный должным образом регулировать натяжение цепи. Это может привести к ударам цепи о защитный кожух или ее направляющую. Частота стука возрастает вместе с увеличением оборотов коленвала двигателя, поэтому, чтобы убедиться в наличии неисправности, следует несколько раз нажать на педаль газа. По достижении рабочей температуры звук может немного уменьшиться.

Кроме того, растяжение цепи может привести к незначительному смещению фаз ГРМ, что проявляется в неровной работе двигателя, слабой реакции на добавление газа, а также в повышенном расходе топлива. В некоторых автомобилях на приборной панели активируется индикатор check engine (проверить двигатель). В этом случае после подключения диагностического компьютера и проверки доступных контроллеров регистрируется ошибка датчика распредвала или/и положения коленвала. Однако, это бывает не всегда.

Каковы наиболее распространенные причины неисправности цепи? Прежде всего, ошибка при монтаже, допущенная механиком, который, например, неправильно определил взаимное расположение установочных меток. Однако, существует множество других причин, не связанных с человеческим фактором.

«Неисправность цепи может быть вызвана низким давлением масла, которое питает натяжитель. Причина этого чаще всего заключается в неправильной работе масляного насоса, который не подает масло под необходимым давлением. Отсутствие давления может также быть связано с затруднением подачи масла из поддона картера двигателя, например при сужении внутреннего диаметра масляной трубки из-за засорения. Поэтому мы рекомендуем каждый раз менять этот компонент. Еще одна причина неисправности цепного привода ГРМ связана с использованием низкокачественного масла, которое не обеспечивает требуемой работы натяжителей. И наконец, к неисправности может привести слишком низкий уровень масла — в этом случае ответственность ложится на водителей, которые должны регулярно контролировать уровень масла», — объясняет Томаш Охман (Tomasz Ochman) из компании SKF, занимающейся производством ремкомплектов ГРМ.

Стоит обратить внимание на то, что неисправность цепного ГРМ обычно возникает в результате небрежности, не связанной непосредственно с самим механизмом. Цепь удлиняется в результате износа ограничительных пальцев, на что влияет слишком низкое давление масла, снижение его уровня ниже минимального или использование масла низкого качества

В свою очередь, вытянутая цепь бьется о кожух или направляющую, приводя к их разрушению. Таким образом, простая небрежность или неисправность одного элемента значительно влияет на работу другого.

Учитывая связь многих взаимодействующих компонентов, при обслуживании данного узла необходимо менять все, даже мельчайшие детали системы, независимо от пробега с момента последней замены цепи ГРМ.

«При покупке новых деталей целесообразнее всего выбирать ремкомплект ГРМ от одного производителя. Благодаря этому вы можете быть уверены в том, что все компоненты будут подходить друг к другу и отличаться высоким качеством изготовления. Примером этого служит продукция компании SKF, которую можно приобрести в виде готовых к установке комплектов», — резюмирует Томаш Охман.

Чем грозит порванный ремень ГРМ?

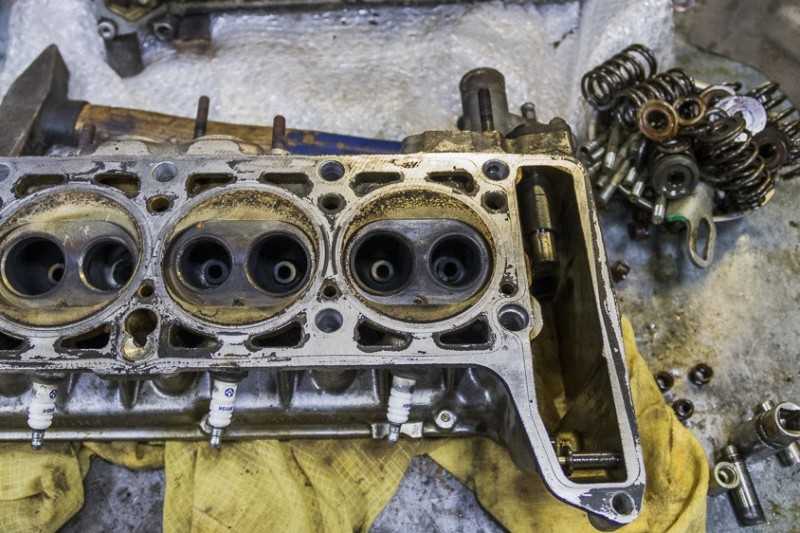

Наиболее серьезным последствием обрыва ремня ГРМ является повреждение клапанов, в результате чего автовладелец сталкивается с необходимостью проведения капитального ремонта агрегата и восстановления газораспределительного механизма. Это может происходить во время работы двигателя, когда поршни без перерыва передвигаются из верхней мертвой точки в нижнюю. Разрыв происходит во время выпуска газов или впрыска топлива (в это время поршень перемещается вниз). При этом движение поршней в цилиндре продолжается и части устройства сталкиваются между собой.

Если оборвется ремень ГРМ, степень последствий будет зависеть от особенностей двигателя и условий, при которых произошла поломка:

1. Из-за оборванного ремня распределительный вал перестает вращаться, в результате чего клапана останавливаются в одном положении. В этот момент коленчатый вал продолжает перемещаться по инерции и поршни идут на открытые клапана, который сразу гнет. На некоторых силовых агрегатах, к примеру, на ВАЗ 2111, 8 кл поршни оснащаются специальными выточками, благодаря которым при обрыве контакт с клапанами исключается. Но, современные двигатели устроены так, чтобы обеспечить наибольшую мощность при минимальном объеме, поэтому поршни не имеют выточек.
2. В случае если ремень лопнул на холостом ходу, возможно повреждение только нескольких клапанов. При этом, чем выше скорость вращения коленчатого вала, тем выше вероятность выхода из строя направляющих втулок. Такая проблема становится причиной проведения капремонта либо замены головки блока цилиндров.
3. На дизельном двигателе последствиями разрыва ремня ГРМ станут разрушения клапана, распределительного вала с подшипниковыми элементами, головки блока, шатунов и толкателей. Это обусловлено конструкцией таких моторов, из-за которой клапана практически не имеют свободного хода, когда поршень находится в положении верхней мертвой точки.
4. Для автомобилей, оснащенных японским двигателем, во время обрыва ремня ГРМ характерны повреждения всех клапанов, поломка втулок, поршней и головок блока. Такие неисправности типичны при движении машины на высокой скорости.

Сколько можно проехать на лопнувшем ремне

Важно знать

После обрыва ремня газораспределительного механизма не следует предпринимать попыток продолжить движение.

Видео: чем грозит обрыв ремня ГРМ

В видео от канала «Программа Автомобиль» описаны последствия, с которыми столкнется автовладелец, если порвать ремень ГРМ.

27) Почему зимой стекла автомобиля замерзают изнутри?

Если стекла вашего автомобиля начинают замерзать изнутри, то это означает, что слишком много влаги попало внутрь салона автомобиля. Дело в том, что лишняя влага в салоне машины начинает оседать на окнах, которая в последующем может замерзнуть.

Особенно, если из-за неисправности печки или грязного салонного фильтра окна автомобиля не достаточной обдуваются теплым воздухом. Для того чтобы предотвратить замерзания стекол изнутри, необходимо для начала избавиться от лишнего попадания влаги.

Признаки

В первую очередь о грядущей замене можно узнать путем компьютерной диагностики. Так, в ходе данной операции можно точно определить нарушение фаз газораспределения. Еще косвенным признаком растяжения является повышенный расход топлива. С пробегом цепь может издавать повышенный шум в работе. Но стоит помнить, что эти звуки могут быть кратковременными. Если шум есть только при запуске мотора, это нормально. Масляный насос попросту не успел выработать нужное давление.

Также отметим, что если цепь перескочила, мотор будет «ходить» из стороны в сторону и нестабильно работать на холостых. Это основные признаки, при появлении которых стоит осмотреть состояние цепи. Однако специалисты советуют не доводить автомобиль до такого состояния. Лучше заменять элемент по километражу – раз в 150 тысяч в среднем. Также замену желательно произвести при покупке подержанного автомобиля. Не каждый владелец перед продажей будет заниматься подобным делом, поскольку особых признаков при частичном растяжении цепь не издает.

Антифары, очки для водителей. Видео обзор

Как определяется износ

Теперь поговорим непосредственно о том, как понять или как узнать, что узел в лице цепи ГРМ износился, и его требуется заменить. Диагностика и понимание признаков износа убережет вас от дорогостоящего ремонта.

Подобные проблемы могут случиться на любой машине, будь то:

• Фольксваген Поло Седан 1.6;
• Киа Спортейдж;
• Фольксваген Тигуан;
• Киа Рио;
• Шкода Йети 1.2;
• Хендай Солярис;
• Хендай Элантра;
• Киа Спектра;
• Фольксваген Джетта и пр.

Но если заглянуть в регламент техобслуживания и эксплуатации некоторых автомобилей, вы, к своему удивлению, обнаружите, что на многих машинах завод вообще не предусматривает замену цепи в течение всего эксплуатационного периода.

То есть замена не проводится через определенный интервал. Но такое возможно лишь при идеальных условиях эксплуатации, достичь которые практически нереально.

Бывалые автомобилисты советуют менять цепь примерно через каждые 100 тысяч километров. Это нормальный ресурс для качественной детали.

Но правильнее всего отталкиваться от характерных признаков, указывающих на износ. А именно:

• При пуске двигателя или на холостых оборотах мотор работает грубо и появляется прерывистость;
• Со стороны мотора идут странные звуки. Причем отчетливее всего их слышно на холостых при низком давлении масла. Стук характерно металлический;
• В ходе диагностики отмечается сильный выход цепных натяжителей, а также характерные признаки износа зубьев звездочки.

Но это далеко не все, что вам нужно знать.

Хотите сделать домашнюю тортилью или начос? Приготовьте тесто самостоятельно

Принцип работы зажигания в двигателе 4-х тактного скутера

В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.

Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.

1. Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.

Сбитое зажигание – причина отказа двигателя

Настроенное неправильно или сбитое зажигание часто становится причиной отказа работы мотора. Неправильным будет сразу лезть в цилиндр и изучать внутренности скутера, тем более что это не решит проблемы. Прежде чем трогать систему зажигания, нужно проверить иные причины, по которым скутер может не работать.

• Самое простое – это отсутствие бензина в баке. Довольно часто владельцы забывают заправить транспортное средство, и такая банальная причина может быть упущена из виду.
• Может быть засорен карбюратор, что не дает образовываться пригодной для движения смеси.
• Карбюратор нужно чистить регулярно, поэтому не помешает проверить, поступает ли из него топливо в цилиндр. Не исключено, что забита топливная трубка. Могут забиваться мусором жиклеры и другие части устройства, из-за чего топлива поступает мало или, наоборот, мотору не хватает воздуха, и поэтому он не заводится.
• Отказать в запуске скутер может и если причиной неисправности являются свечи. Они могут быть мокрыми либо не давать нормальную искру. Желательно иметь запасной комплект и проверить с его помощью. В любом случае свечу нужно выкрутить и осмотреть.

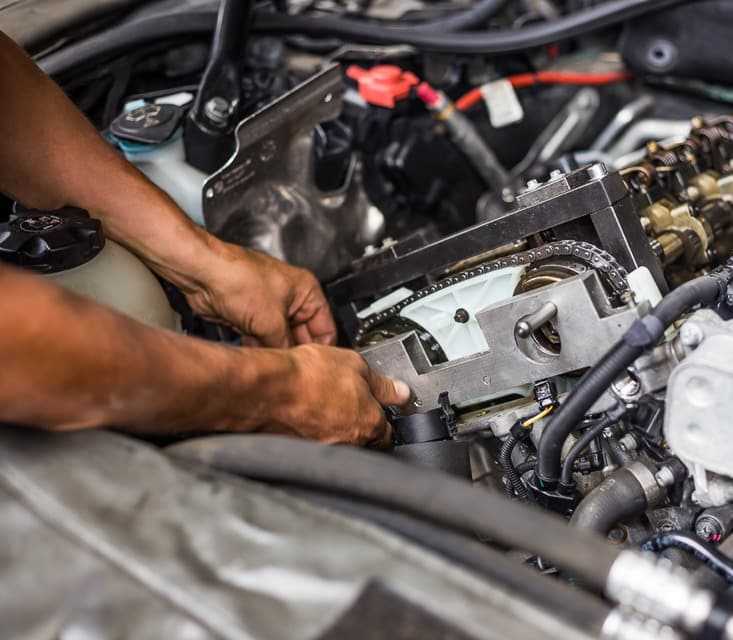

Алгоритм замены своими руками

На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:

1. Например, первые увеличивают мощность двигателя, снижают его шумность.
2. Экземпляры с двумя рядами характеризуются надежностью и повышенным ресурсом.

Для замены изношенного цепного привода понадобятся следующие инструменты:

• специальный ключ для регулировки натяжения;
• большая отвертка или «фомка»;
• натяжной инструмент;
• автомобильный набор гаечных ключей;
• специальное устройство для снятия стопорных колец;
• устройство для фиксации маховика.

Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:

• вначале снять кожух газораспределительного механизма;
• демонтировать картерную защиту двигателя, открутив болты ключами на 13,17;
• выкрутить крепежные элементы компрессора, снять ремень;
• убрать бачок жидкости для ГУР, патрубки системы охлаждения автомобиля;
• выкрутить крепежные элементы генератора, отсоединить от него клемму, снять этот агрегат для облегчения доступа до цепи ГРМ;
• открутив болты, снять шкив помпы;
• на последнем этапе снять защиту цепи газораспределительного механизма, демонтировать изношенный цепной привод.

После проведения демонтажа следует можно переходить к установке нового элемента:

• вначале зафиксировать маховик, сняв стартер, закрепив вместо него устройство фиксации;
• во время регулировки муфты поставить коробку передач в нейтральное положение;
• прокрутить муфту по часовой стрелке на 11 оборотов;
• закрепить коленчатый вал, вставив болт на место заглушки;
• отметить положение маховика, чтобы по метке регулировать цепь;
• извлечь держатель подушки двигателя;
• снять крышку зубчатого шкива, установить новую цепь ГРМ, заменив по необходимости изношенные ролики;
• в конце процесса закрепить натяжитель.

После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.

Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.

Популярные статьи

• Просмотрты: 99836

• Просмотрты: 97232

• Просмотрты: 93933

• Просмотрты: 89886

• Просмотрты: 87222

• Просмотрты: 87152

• Просмотрты: 84761

• Просмотрты: 79483

• Просмотрты: 77855

• Просмотрты: 76789

• Просмотрты: 74799

• Просмотрты: 70770

Итог

Причинами разрыва ремня ГРМ или его повреждения могут быть:

• выработка ресурса;
• работа двигателя в экстремальном режиме, перегрев, высокие обороты;
• попадание грязи на зубцы;
• использование низкокачественного изделия (после замены заводского).

Слизанные шлицы на ремне ГРМ

Каковы бы ни были причины разрыва ремня ГРМ или его повреждения, проблема решается своими силами или в автосервисе. В первом случае синхронизация валов выполняется по меткам на шкивах, согласно инструкции по эксплуатации. Во втором — опытные автомеханики все сделают сами.

https://www.youtube.com/watch?v=VslE7NsHkMQVideo can’t be loaded because JavaScript is disabled: Ремень ГРМ. Как проверить нужно менять ремень ГРМ? (https://www.youtube.com/watch?v=VslE7NsHkMQ)

А вам приходилось менять ремень ГРМ?
