Виды багажников для уаз патриот

Как установить

Рейлинги, устанавливают профессионалы, однако если нет возможности доверить мастерам монтаж поперечин, то эту операцию можно выполнить самостоятельно. Перед тем, как закрепить поперечины, потребуется выполнить ряд подготовительных операций:

  1. Внимательно изучить крышу авто на наличие креплений для поперечин.
  2. Демонтировать защитные заглушки, которые установлены в крепления. Детали оттягивают в сторону (направление указывается на самих заглушках), далее тянут вверх.
  3. Освобожденные отверстия чистят от пыли и грязи, обезжиривают стенки, и наносят на площадь всей поверхности герметик на основе силикона. В противном случае, влага будет попадать через оставшиеся щели, непосредственно в салон автомобиля.

После завершения подготовки, можно установить рейлинги на крышу автомобиля:

  1. Места крепления поперечин, а также поверхность крыши очищаются от грязи и обезжириваются.
  2. С потолка внутри салона демонтируется обшивка.
  3. В кузове сверлятся отверстия. Перед выполнением этой операции, потребуется решить, продольные или поперечные рейлинги будут установлены на автомобиль. Расположение отверстия для крепления, нужно обозначить заранее.
  4. Чтобы нее повредить краску на потолке горячей стружкой, незащищенные участки закрывают малярным скотчем.
  5. После подготовки отверстий, устанавливают поперечины, которые крепятся на штатных болтах.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Пошаговая инструкция изготовления

В качестве примера возьмём изготавливаемый багажник из металлического профиля.

Измеряем длину и ширину крыши. Нам нужно узнать вес будущей конструкции с учётом материала и измеренных параметров. Как это сделать? Microsoft Excel вам в помощь. Вес конструкции будет показан сразу после записи всех характеристик.

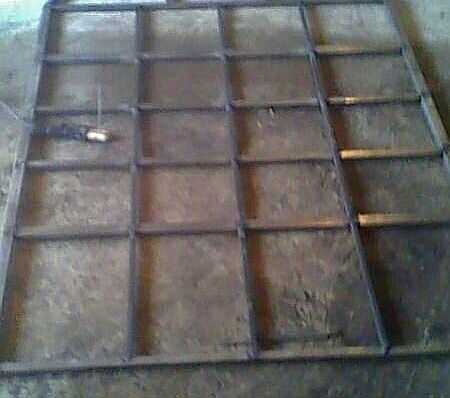

Сварим периметр будущего багажника, а на равном расстоянии внутри периметра привариваем две перемычки, которые будут «держать» конструкцию. К этим перемычкам установят рейлинги, а на рейлинги уже подсоединим платформу. После основных перемычек промежуточных, для пущей прочности. На этом сбор несущего каркаса подходит к концу.

Далее в дело вступает профильная труба. Она будет служить связующим элементом между всеми перемычками. Для эстетики и аэродинамики багажника устанавливается дуга в передней части конструкции. В местах её изгиба должен быть сектор, а на краю — напуск в 5 см. Дугу свариваем с передней частью поверхности, и также добавляем перемычки.

Какой экспедиционный багажник без бортов? Желательно сделать съёмные борта, дабы менять их по необходимости. Борта будут крепиться в отверстия, которые нужно обварить и заткнуть втулками. Это исключит деформацию профиля при затяжке болтов.

Теперь о том, как сделать сами борта. Нам понадобится 8 стоек, длина каждой около 6,5 см. Крепёжную шпильку получится сварить только при между двух отверстий, что мы и сделаем. После сверления двух отверстий приварим шпильку.

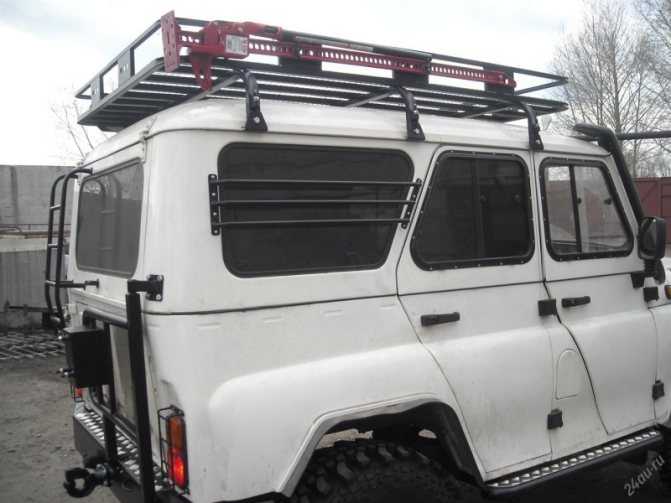

Плюсы и минусы багажников на УАЗ

Преимущества конструкций на крыше транспортного средства:

  • существенно увеличивает объем и массу груза, который можно перевозить;
  • позволяет возить вещи, которые не помещаются внутрь автомобиля;
  • предотвращает провисание петель задней двери, если переместить запаску на крышу;
  • на багажник можно установить дополнительные фонари;
  • крыша оказывается защищенной от ветвей в процессе передвижения по лесу;
  • автомобиль приобретает более суровый облик – как и подобает внедорожнику.

Недостатки:

  • загруженная корзина экспедиционника приводит к увеличению парусности авто (особенно у тентованного), пустая – лобового сопротивления;
  • автомобиль расходует больше топлива, так как прикладывается больше усилий для движения;
  • происходит смещение центра тяжести машины, в результате чего страдает устойчивость;
  • неправильное распределение веса может ухудшать управляемость;
  • некачественное крепление снижает шумоизоляцию;
  • багажник, который прикручивается на шурупы к крыше, не получается быстро установить или снять.

Устанавливать его лучше не просто так, чтобы был на всякий случай, а по необходимости. Крепления при этом должны быть достаточно удобными для быстрого монтажа.

УАЗ Буханка. Все документы.

Замеры конструкции

Когда вы приняли решение о виде материала, который вы будете использовать для багажника, то далее необходимо переходить к выполнению замеров и расчетов. Таким образом, вы сможете четко определить вес будущего изделия, приблизительную цену и, конечно же, сколько и чего вам нужно при построении багажника для автомобиля.


Необходимо в первую очередь определить такие показатели, как длина и ширина всей крыши. Более того, можно даже создать некий проект в виде плана и чертежей, который будет включать:

  • Несущую панель (непосредственный багажник, точнее его дно);
  • Каркас;
  • Перемычки (специальные усилители для конструкции);
  • Борта.

Помимо этого можно придумать различные дополнительные детали на ваше усмотрение. Например, это может быть специальная накладка на переднюю часть багажника, которая будет препятствовать возникновению сильного сопротивления встречному воздуху.

Процесс изготовления

Теперь главное — верный расчёт. Точно замерить расстояние между выступами, на крыше к которым можно прицепить багажник. После этого вырезать из прута толщиной не менее 10 мм. Две основные дуги и приварить к ним крепёжные зажимы. С ними не стоит мудрить. Лучше купить готовые. После этого нарезать отрезки, которые будут составлять «дно» этой корзины. Приварить их на равном расстоянии. По периметру получившегося «прямоугольника» обварить единым прутом и замкнуть. Теперь сварить такой же «квадрат (именно такого размера) и приварить его на тонких соединительных отрезках. Длина этих кусочков и будет высотой борта багажника УАЗа Хантер.

Осталось тщательно обработать наждачной бумагой (после полного остывания от сварки), и прокрасить. Для особых ценителей как вариант можно хромировать поверхность изделия. Можно устанавливать на крышу и пробовать загружать.

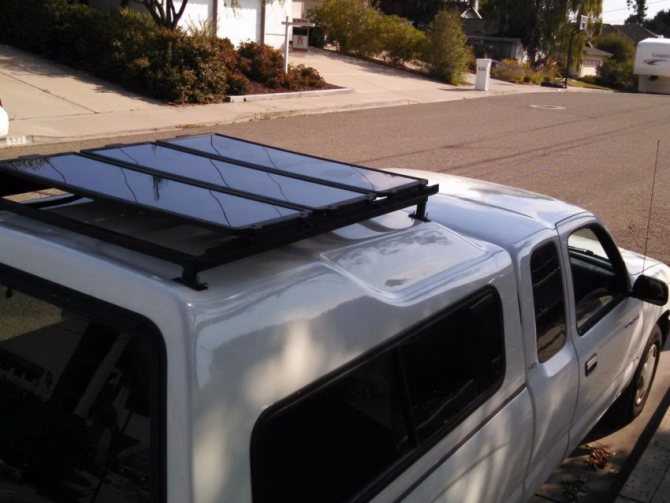

Изготовление продольного багажника

Здесь всё, с одной стороны, даже проще. Инструменты те же самые, только в качестве материала берётся квадратный профиль из металла, из него выгибаются две «дуги» для закрепления на крышу УАЗ Хантер. В крыше просверливаются отверстия для закрепления аккуратно расплющенных концов этих «дуг» имеющие аналогичные отверстия. После этого, после «дизайнерской» обработки, то есть покраски, дуги наглухо закрепляются на свои места.

После этого готовится каркас, который будет крепиться к этим дугам. Тут уже дело фантазии хозяина автомобиля. В принципе особых ограничений тут нет. Самый простой и популярный вариант, это набор алюминиевых реек с крепёжными устройствами. При сборке их можно располагать с различными расстояниями между собой. Их удобство в том, что они удобно и компактно хранятся. Можно прямо в салоне УАЗ Хантер.Ну и как вариант , можно изготовить съёмную корзину по принципу поперечного багажника. Главное, чтобы совпали точки закрепления.

В принципе, ничего особо сложного в том, чтобы изготовить это приспособление своими руками нет. Ну а кому неохота возиться лишние часы с металлом, сваркой и инструментом, можно спокойно приобрести данный «девайс» в любом специализированном автомобильном магазине. Ну или купить в магазинах сети. И самостоятельно его установить. Ну а когда вопрос с дополнительным местом для груза на УАЗе Хантер решён, можно смело отправляться в увлекательное путешествие, с уверенностью в своих запасах.

И как обычно полезное видео по данной теме:

Из чего изготавливается багажник?

Необходимые инструменты и материалы

После проведения предварительных расчетов необходимо обратиться к подбору материалов и к этому процессу стоит отнестись со всей возможной ответственностью.

  • Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

  • Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

  • Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

При подборе материала стоит обратить внимание на алюминий или тонкостенную профильную трубу, которые имеют незначительный собственный вес и не требуют применения значительных усилий при обработке

Кроме материала для работы следует озаботиться следующим оборудованием:

  • Сварочный аппарат
  • Болгарка с полотном по резке метала
  • Шлифовальная машинка

Если предполагается дальнейшая окраска готового изделия, то этот список можно дополнить автомобильной краской.

Подходящие материалы для изготовления экспедиционного багажника

Решив сделать багажник своими руками, важно, в первую очередь, определить при конструировании его реальный вес. Современные модели «экспедиционников» изготавливаются с использованием особо прочного алюминия, отличающегося небольшой массой и хорошими техническими показателями (это и эксплуатационные качества, и длительность использования, и прочность, гибкость, разрыв и пр.)

Как видно, алюминий — это лучшее решение при выборе исходного материала в качестве основы будущего изделия. Другим вариантом могут стать профильные трубы с тонкими стенками — они также обладают небольшим весом. И третий, самый простой вариант — обычный металл (полосками) либо нержавеющая сталь. Они несколько тяжелы, но удобны в обработке. Сделать и установить такой багажник на УАЗ своими руками будет несложно. Ведь именно автомобили таких компаний как УАЗ и Нива чаще всего подвергаются самостоятельным доработкам их владельцев.

Если вы решили изготовить багажник на буханку своими руками (или на Ниву), то для этих целей может пригодиться и профильная тонкостенная труба. Для буханки отличным решением обычно становится черный металл или нержавейка. Вариантов выбора материала для конструирования багажника предостаточно. Многое зависит от предпочтений владельца авто и функций, которые багажник должен будет выполнять.

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

Чтобы начать сборку, вам потребуется пройти через этап подготовки.

  • Время и место. Для изготовления ЭБ вам понадобится место, где этим заниматься, и свободное время. Обидно, когда желание не совпадает с возможностями, и человеку банально не хватает времени, чтобы заниматься своей машиной самостоятельно. Потому взвесьте реально свои возможности.
  • Чертеж. Не зная размеры автомобиля и параметры самой конструкции на багажник, начинать работу не имеет смысла. Есть множество примеров схем на фото, по которым реально сделать ЭБ конкретно под Ниву. Только убедитесь, о какой именно Ниве идет речь, чтобы не начать под отечественную Ниву собирать багажник, схема которого ориентирована на Шевроле.

Материалы. Официальные производители и просто народные умельцы обычно используют алюминий и алюминиевые сплавы. Поддерживаю такой вариант, поскольку эти металлы прочные, надежные, долговечные и одновременно легкие. При отличных параметрах прочности на крыше вашей машину не будет восседать тяжеловесная металлическая конструкция. Плюс алюминий не ржавеет, что является важным аргументом в его пользу.

В основном экспедиционные багажники делают путем сваривания труб. Их них же выполняют борта нужной высоты. На днище укладывают трубы с меньшим диаметром, а иногда армируют, то есть усиливают металлической сеткой. Тут уже ориентируйтесь на нагрузки, которые будут воздействовать на ваш самодельный ЭБ.

Цена на расходные материалы куда меньше, чем на готовые изделия. Наличие стандартного набора инструментов и сварочного аппарата вам помогут.


Пар из выхлопной трубы на прогретом двигателе: нормально это или опасно

Рубрика: Инструкции

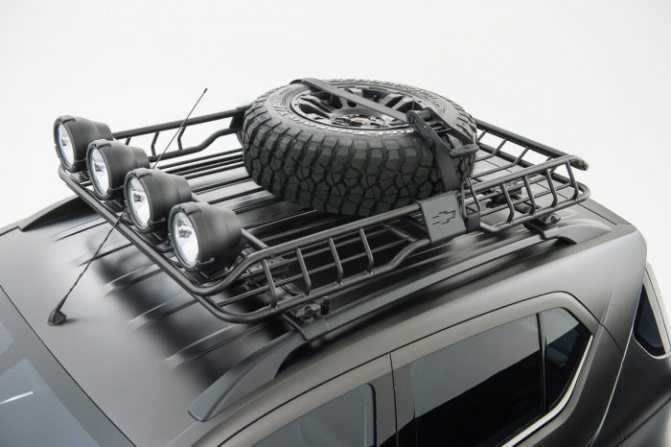

Экспедиционный багажник типа «корзина»

Технология изготовления экспедиционного багажника будет на порядок сложнее. В этом случае потребуется предварительно составить чертёж. Кроме того, не обойтись без сварочного аппарата и умения обращаться с металлом.


Сетчатое основание — практичное решение для экспедиционного багажника

Чертёж конструкции

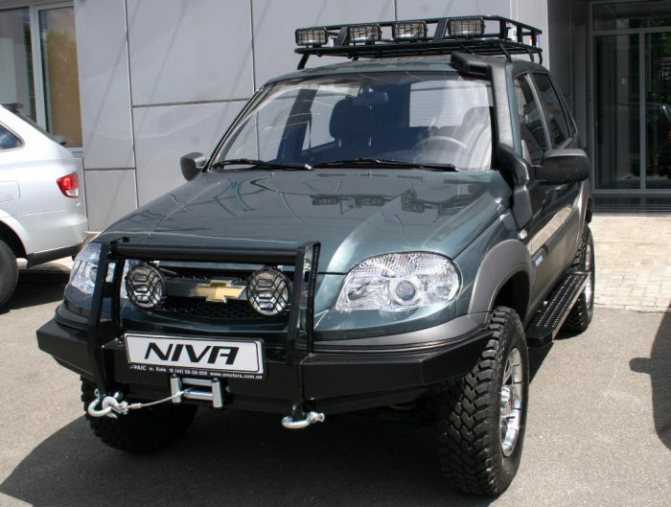

Возьмём за образец самодельный багажник для Chevrolet Niva. Длина багажника составит 163 см, ширина — 123 см. Для изготовления экспедиционного багажника потребуется металлопрофиль 15Х15 (ок. 9 п. м.), 20Х20 (ок. 7 п. м.), 25Х25 (ок. 7 п. м.) и 30Х20 (ок. 6 п. м.).


Экспедиционный багажник на Ниву по этому чертежу вполне можно сделать самостоятельно

Последовательность действий мастера:

  1. Начинаем изготовление багажника с основания: варим периметр. Продольные направляющие — из профиля 30Х20, поперечные перемычки — из профиля 20Х20.
  2. Ввариваем в периметр несущие перемычки из профиля 30Х20. За них платформа будет крепиться к рейлингам.
  3. Сокращаем расстояние между несущими перемычками, вваривая дополнительные поперечные из профиля 20Х20.
  4. Изготавливаем дугу, которая будет расположена спереди в целях улучшения аэродинамики: от краёв профиля отмеряем по 5 см и вырезаем треугольный сектор, после чего загибаем профиль. Привариваем дугу с внешней стороны периметра.
  5. Для повышения прочности конструкции скрепляем перемычки между собой отрезками профиля 15Х15. При желании перемычки, не являющиеся несущими, можно заменить металлической сеткой или листовой нержавеющей сталью.
  6. Делаем бортики. Профиль режем на куски длиной 6–10 см и привариваем к основе. При желании их можно посадить на резьбу — тогда бортики и верхнюю часть багажника можно будет снимать.
  7. Настал черёд верхней перекладины. По своим размерам она должна повторять нижнюю, однако боковые перекладины должны быть чуть короче, а стойки, соединяющие их с основой, располагаются под углом для улучшения аэродинамики.
  8. Крепим багажник способом, аналогичным вышеописанному. Важный момент: для равномерного распределения веса экспедиционный багажник следует крепить на шесть точек.

В случае если у автомобиля нет рейлингов, придётся изготовить опоры самостоятельно из куска листового металла. Можно поставить на кронштейны, но для этого придётся сверлить кузов.

Экспедиционный багажник отличается повышенной по сравнению с обычным багажником функциональностью. Например, к нему можно прикрепить противотуманные фары — достаточно приварить кронштейн крепления фары к наклонному соединительному элементу спереди (см. пункт 7).

Кроме того, в экспедиционном багажнике удобно возить лопату. Зафиксировать её можно при помощи обычного крепления для труб.
