Многие автовладельцы, не желая переплачивать за услуги грузоперевозок, принимают решение изготовить фаркоп своими руками. Понадобиться он может во многих случаях. В современном мире прожить без прицепа, имея автомобиль, довольно сложно. Все рано или поздно делают ремонты в своих домах, и для транспортировки строительных материалов приходится переплачивать и заказывать доставку. Те, у кого в собственности имеется загородный дом или дача, в конце каждого сезона ломают голову: как перевезти урожай в свое городское жилище. Жители, проживающие вблизи морей, к началу сезона транспортируют свои лодки и катера к воде. В общем, фаркоп – это незаменимая вещь, которая должна быть на каждом автомобиле, если в вашем гараже, кроме легкового авто, не стоит еще и грузовой.

Фаркоп, если он отсутствует на вашей машине, можно купить на авторынке либо изготовить его самостоятельно. Прицепное устройство для автомобиля своими руками изготовить совсем несложно.

Но самое первое, что нужно знать – прежде, чем возьметесь за материалы, обязательно отправьтесь за регистрацией в ГИБДД, иначе установка фаркопа будет незаконной, и вам придется платить штраф.


Прицепное устройство для автомобиля

Для изготовления детали собственноручно потребуются следующие инструменты и оборудование:

  • аппарат сварки;
  • шлифовальная машинка;
  • дрель и сверла необходимого диаметра;
  • стальной шар, изготовленный самостоятельно или купленный в готовом виде;

Материалы, требующиеся для работы:

  • полутораметровая стальная труба диаметром 50х50;
  • листы стали, толщина которых составляет 5 мм, размером 300 на 70, и два листа 200 на 70;
  • болты М10 и М12. Первых потребуется два, последних – шесть штук;
  • розетка;
  • изолированные провода и изолента (или термоусадка);
  • винты с гайками, длиной около 40 мм.


Сварочный полуавтомат

Как видим, потребуется не так много расходных материалов для изготовления такого полезного в быту устройства.

Для того чтобы определиться, как сделать фаркоп своими руками, следует понять, какая максимальная нагрузка будет у устройства и установить тип крепления, подходящей конкретному авто.

В идеале рекомендуется устанавливать фаркопы, изготовленные на производстве, однако нет ничего страшного, если вы изготовите его самостоятельно. Это несложно и служить он вам будет так же долго, как и заводской, в случае, если все сделано технически правильно и учтены все нюансы.

Чаще всего самодельные фаркопы устанавливают на транспортные средства отечественного производства. Фаркоп на Оку своими руками бывает разного типа: сварной, фланцевый и разборной. Установка осуществляется, используя общие правила.

Размеры фаркопов подбираются индивидуально к каждому автомобилю, учитывая конструкционные особенности и размер транспортного средства

Берутся во внимание предполагаемая нагрузка и тип крепления. Не стоит упускать и внешний вид авто после крепления детали


Размеры фаркопов подбираются индивидуально к каждому автомобилю

В эру компьютерных технологий в интернете без особого труда можно раздобыть любую информацию и скачать любой чертеж. То же касается и фаркопа своими руками чертежи.

Существует несколько вариантов конструкций:

  • стационарный фаркоп;
  • съемный;
  • быстросъемный.

Подбирать необходимый именно вам следует, учитывая особенности конструкции вашего транспортного средства. Схема у них общая, а вот типы разные – в зависимости от способа крепления к кузову.

Фиксированный, или как его еще называют, стационарный, крепится таким образом, что фаркоп с кузовом автомобиля составляет одно целое и не снимается.

При помощи фланцевого крепления, которое также является съемным, фаркоп закрепляют к раме либо силовому бамперу, применяя для этого болты. Этот метод применяют для того, чтобы была возможность перевозить тяжелые грузы.

Как сделать фаркоп своими руками

Сделать своими руками самодельный фаркоп достаточно просто, его конструкция во многом будет определяться маркой конкретного автомобиля. Но в общих чертах чертеж подобного устройства можно увидеть на фото

Чтобы изготовить любой фаркоп своими руками, потребуются:

  • шаровый механизм, купить который можно в магазине или сделать своими руками шарик пятьдесят миллиметров в диаметре;
  • металлическая труба и балка (длинной 1 и 0,5м соответственно);
  • гайки, болты, шайбы.

Самодельный фаркоп в процессе его изготовления своими руками необходимо постоянно примерять и контролировать по месту будущего расположения на автомобиле. Подготовленные детали вместе с проушинами для крепления свариваются с трубой. Определяется центр, и там привариваются уголки. Один из возможных вариантов, как сделать своими руками фаркоп, показан на видео » alt=»»> Заключительным этапом работ будет грунтовка и покраска.

Схема соединений в электропроводке

Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:

  1. Свободный
  2. Противотуманка
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Почти это же будет и справа:

  1. Свободный
  2. Задний ход
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).

Вариант для 7-ми контактовУпрощённый вариант для 7-ми контактов

Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.

На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.

Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.

>

Левая сторона

Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.

Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.

О подключении «массы»

Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.

Шпилька – немного выше

Сама шпилька находится сверху, то есть над фонарём.

Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.

Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.

Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.

О технологии

Чтобы подключиться к любой из клемм, сделайте следующее:

  1. Отключите разъём, откройте на нём крышечку;
  2. Клемму выводят из разъёма, поджимая её отвёрткой;
  3. К «штатному проводу» припаивают ещё один, и сверху одевают «термоусадку»;
  4. Проводят сборку.

Результат всех стараний показан на фото.

Здесь подключали поворотник

Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.

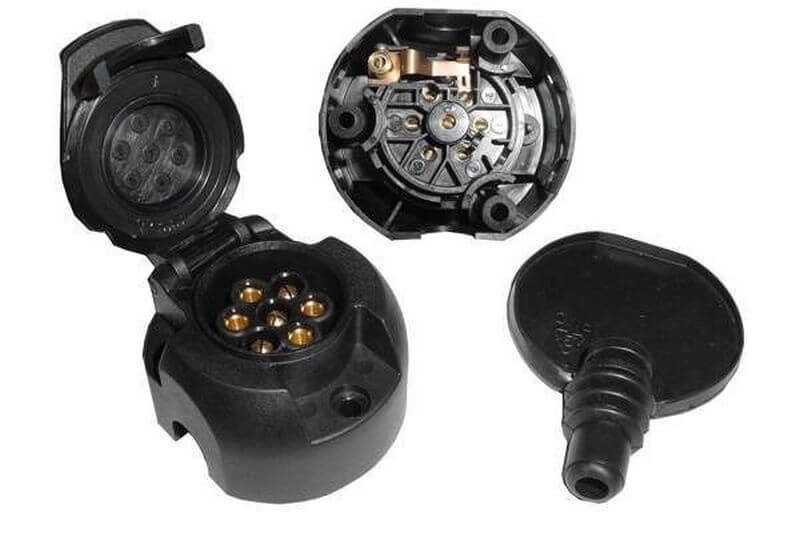

Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:

  • Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель. Если подходящей детали нет, используйте две гофры (см. фото); Пара гофр никому не помешает
  • Если подводится один жгут, всё равно закройте его гофрой. Материалом может быть пластик.

Проблему с любым несоответствием поможет решить изолента.

Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.

Подключение проводки

Подключение электрики является финальным шагом на пути установки фаркопа Duster.

Подключение проводки на ТСУ Дастер

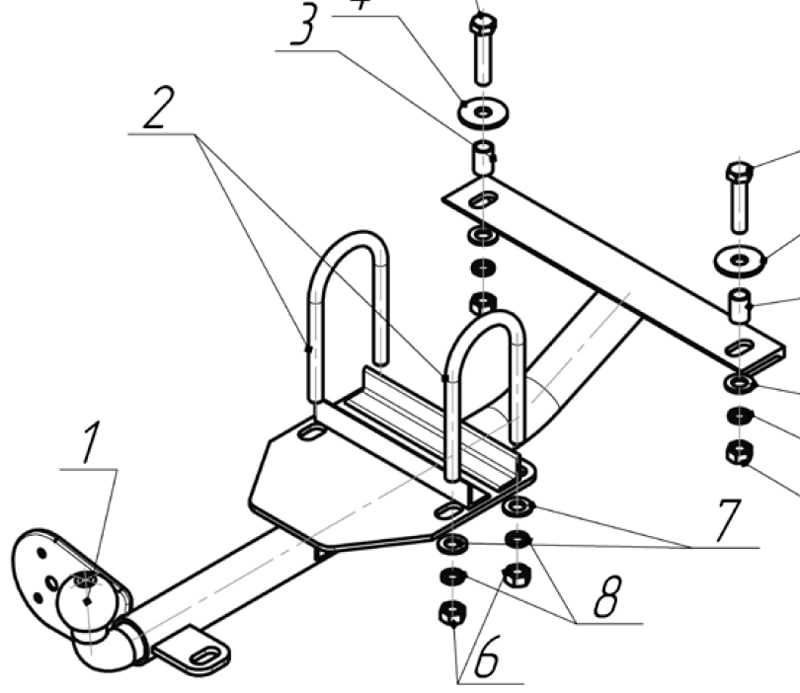

Перед совершением этой работы изучите схему к ТСУ, где показаны места крепления проводов определенного цвета. Порядок работ таков:

  • установите штепсельную розетку на площадку ТСУ. Она крепится туда посредством шурупов;
  • освободите заглушку для проводов, которая находится в полу багажного отделения;
  • заведите провода в освободившиеся отверстия;
  • закрепите их окончания в клеммной колодке;
  • осуществите подключение провода к штатному разъему.

Штатный разъем ТСУ Дастера

При монтаже электрики стоит знать, что клеммная колодка подходит к штатной, а в комплекте ТСУ есть подробная инструкция по соединению комплектующих между собой. На этой модели «Рено» есть бортовой компьютер, так что монтаж розетки собственноручно может привести к перепадам напряжения, что станет причиной выхода техники из строя. Во избежание этой проблемы применяйте блок согласования или же специальный электрокомплект.

Что такое разварки?

Последнее время популярным стал еще один тюнинг авто, касающийся не кузова, а колес, в процессе которого самодельно меняют геометрию колесного диска, что позволяет устанавливать на авто шины увеличенной ширины. Такие переделки дисков называют «разварками».

Примечательно, что какой-либо пользы от таких переделок практически нет. Но поскольку установка разварок позволяет хоть немного выделить авто, то такой тюнинг сейчас пользуется достаточно неплохим спросом.

Конечно, можно просто купить диски увеличенной ширины, но стоят они дорого, и далеко не на все модели можно их подобрать. А вот доработка диска доступна для любого авто, даже старого «Москвича».

Суть метода изготовления разварок сводится всего лишь к разрезанию диска и установки вставки между полученными половинами.

Технологий изготовления разварок несколько и далее мы рассмотрим самые распространенные из них.

Как выбрать детский велосипед

Как сделать тормоза для прицепа

Тормоза для прицепа мотоблока. Система торможения облегчает и повышает безопасность перевозки грузов. Существует много вариантов тормозов, но как показала практика, самыми эффективными оказались тормоза от мотоцикла.

Как сделать тормоза на прицеп к мотоблоку? Самодельные тормоза на прицеп делают из троса, тяги и барабана. Барабан должен быть прикреплен на ступицу заднего колеса. Свободные пространства между выступами заполняются крупной проволокой. Дальше кусок трубы сваривается с заранее заточенным диском, который устанавливается на ось. На нее же крепятся тормозные колодки, от которых будет исходить трос к рычагу. Тормоз устанавливается только на 1 колесо и этого вполне достаточно для выполнения данной функции.

Сиденье на мотоблок своими руками можно сделать любое. Оно может быть коротким или продолговатым. Его изготовляют в виде ящика или сундука, в который в дальнейшем можно складывать инструменты или подручные предметы. Если у тележки борт будет слишком низким, то лучше придумать сиденье со спинкой, чтобы не напрягать позвоночник. Для повышения комфорта его лучше обшить мягким материалом.

Если же в качестве сиденья используется стул или кресло, то для ножек делают 2 глубоких разъема, для погружения внутрь. Таким образом, стул становится съемным.

Для присоединения прицепа к мотоблоку нужен сцеп и консоль. Их можно снять с любого списанного оборудования.

Устройство для прицепа может иметь 1 ось, у которой слабый центр тяжести

Важно правильно установить кузов, чтобы не было перенапряжения в сцепной точке. Поэтому центр тяжести должен попасть под ось колес

С двухосными прицепами намного надежнее. Распределение тяжести груза попадает не на 2, а 4 колеса. Они подходят для перевозки груза до 1400 кг. Можно использовать прицеп легковой машины.

Подготовительный этап

Прежде чем самостоятельно монтировать фаркоп на Renault Logan, стоит разобраться с комплектующими элементами устройства:

  • металлические конструкции;
  • крепёжные элементы;
  • розетка и жгут проводов;
  • инструкция.

Как правильно установить дефлекторы в зимнее время

Для начала зададимся вопросом, а можно ли устанавливать ветровики зимой? Зимой устанавливать дефлекторы конечно же не рекомендуется, так как двухсторонний скотч не будет приклеиваться на морозе. Но если все-таки и возникла такая необходимость, то нужно это делать в теплом ангаре или гараже, где температура не ниже +10 градусов. Если не соблюдать это условие, то дефлекторы отклеятся через несколько часов. Если нет возможности воспользоваться теплым гаражом или ангаром, то лучше всего обратиться к специалистам автосервиса или дождаться теплого времени года!

В качестве ознакомления предлагаем посмотреть видео, в котором показано, как установить дефлекторы на передние и задние стекла автомобиля.

Нужна ли регистрация фаркопа в ГИБДД: новые правила установки фаркопа на легковой автомобиль

Многих водителей волнует вопрос: как законно установить тяговое устройство?

Регистрировать в ГИБДД нужно любые изменения, внесенные в конструкцию автомобиля. Установка фаркопа практически на всех моделях авто разрешена производителем. Это указывается в руководстве по эксплуатации.

Монтаж ТСУ не относится к конструктивным изменениям транспортного средства.

Фаркоп не нужно регистрировать в ГИБДД в следующих случаях:

  1. Установка ТСУ предусмотрена предприятием-изготовителем.
  2. На фаркоп имеется паспорт и сертификат соответствия.
  3. Устройство для прицепа установлено согласно инструкции, приведенной в паспорте, т. е. конструкция машины не изменена.

При установке фаркопа на авто следует руководствоваться сведениями из эксплуатационных документов на машину. Если в них отражено, что устанавливаемое ТСУ сертифицировано для использования в составе данного автомобиля, то регистрировать изменения не нужно.

  1. Фаркоп предназначен для данного авто.
  2. Произведена оценка соответствия ТСУ автомобилю, имеются подтверждающие документы.
  3. Установка предусмотрена заводом-изготовителем.

Информация о том, разрешена ли данному автомобилю буксировка прицепа, указана в его нагрузочной таблице. Она находится на правой средней стойке автомобиля или под капотом. В ней сообщается о возможности подсоединения прицепа.

Если соответствующая строка не содержит данных, фаркоп нужно регистрировать в ГАИ.

Требует оформления ТСУ, присоединенное болтами или приваренное к силовым элементам машины, и необходимое для серьезных тяговых нагрузок.

При установке фаркопа своими руками следует соблюдать следующие правила:

  1. Выбор устройства, подходящего для конкретной марки и модели авто.
  2. Прочтение инструкции к ТСУ.
  3. Подготовка необходимых инструментов.
  4. Демонтаж бампера и его усилителя.
  5. Монтаж балок и кронштейнов к лонжеронам кузова согласно указанной в инструкции схеме.
  6. Крепление подрозетника к балке; присоединение жгута электропроводки к балке пластиковыми шнурами.
  7. Протягивание жгута через проем в задней панели.
  8. Электромонтаж, разъем для него есть на схеме авто.
  9. Соединение двух колодок.
  10. Установка снятых деталей машины.

Внимание! Болты, соединяющие элементы ТСУ с кузовом, должны быть тщательно затянуты. Если места крепления заржавели, следует обработать их антикором

Грамотный монтаж ТСУ обеспечит длительность его эксплуатации, надежность в пути и безотказную работу.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.
