Как установить фаркоп (тсу) на lada priora своими руками

Как избежать перегрева двигателя?

Существуют некоторые правила по защите двигателя от перегрева. Главное – это регулярная проверка уровня охлаждающей жидкости. Если видно, что ее уровень приближается к минимальному значению, то лучше всего долить охладитель – это позволит избежать множества проблем.

Следует время от времени проверять работоспособность термостата. Выполнить это довольно просто – необходимо определить теплый он или холодный. Для этого нужно всего лишь дотронуться рукой до радиатора. Если термостат холодный, значит он не работает и его необходимо ремонтировать. Термостат демонтируется и погружается в емкость, наполненную водой. После этого содержимое подогревается. При нагревании до 80°C, клапан термостата должен сработать. Если же все-таки не сработал, то придется покупать новый термостат.

Термостат автомобиля ВАЗ 2110. Как правило, замена термостата не занимает много времени

Следует осматривать проходные каналы, они не должны быть суженными и иметь трещин, деформаций и других серьезных дефектов. Так как их сужение может привести к снижению теплоотвода от стенок движка, а через трещины, даже самые мелкие, будет просачиваться охлаждающая жидкость.

Не рекомендуется применять в качестве охладителя жесткую воду, так как она содержит большое количество минералов и солей. Лучше всего использовать тосол, в крайнем случае – мягкую воду. Примером мягкой воды является дистиллированная вода, дождевая, с горных рек. Жесткая вода – грунтовая и морская.

Проверить мягкая вода или жесткая можно при помощи намыливания рук: в жесткой воде эта процедура затруднительна, в мягкой затруднений не наблюдается.

Нужно изредка проверять систему охлаждения на герметичность, в особенности ее верхнюю часть. В охладительную систему не должен подсасываться воздух, так как это может привести к падению в системе давления, вплоть до атмосферного.

Также нужно следить за исправной работой вентилятора, так как если он остановится, может произойти тепловой удар двигателя.

Перегрев двигателя не приведет ни к чему хорошему. В результате перегрева происходит излишнее обогащение топливной смеси, а это повышенный расход топлива и затруднительный повторный запуск мотора.

https://youtube.com/watch?v=ix8jM8tvhUc

Трейлер

Самый недорогой. Представлены в двух вариантах:

  • разборный с вваренным шаром
  • разборный с условно съемным шаром

Обе модели имеют одинаковую характеристику: продольная нагрузка, то есть вес прицепа до 1200 кг; вертикальная нагрузка на шар 70 кг. Места крепления предусмотрены изготовителем авто: поперечная балка, балка бампера, лонжероны. Сверление не требуется. Покрытие грунтовая эмаль.

Можно ли установить фаркоп на мой автомобиль?

Главный вопрос здесь – является ли установка фаркопа внесением изменений в конструкцию?

В первую очередь, следует сказать, что к любому сложному механизму, в том числе к автомобилю, прилагается эксплуатационная документация, в которой нам интересны два основных документа:

  1. Руководство по эксплуатации.
  2. Каталог деталей и сборочных единиц.

Фаркоп может быть предусмотрен конструкцией

Если в данных документах тягово-сцепное устройство упоминается, то вам повезло.

Вполне нормальное явление, когда сам фаркоп нарисован в каталоге, и рядом на рисунке указан его парт-номер, а на машину с завода его не поставили – не предусмотрен его монтаж данной конкретной комплектацией. Тогда вам достаточно обратиться к официальному дилеру или поставщику запасных частей, и по парт-номеру вам пришлют фаркоп, который встанет как родной на заранее подготовленное для него место.

В данном случае фаркоп является компонентом транспортного средства, поставляемым на сборочное производство или в качестве запасной части. Его установка по техническому регламенту на безопасность автомобиля не влияет и внесением изменений в конструкцию не является (пункт 20 ТР).

Аналогичная ситуация, если в руководстве по эксплуатации подробно по шагам и со схемой расписано, как можно смонтировать тягово-сцепное устройство на ваш автомобиль.

Вас также заинтересует:

  • Как поставить на учёт ГБО в ГИБДД? Инструкция по оформлению, правила и документы
  • Новые правила внесения изменений в конструкцию автомобиля и ППРФ №413
  • Как подать жалобу и восстановить регистрацию автомобиля, если её прекратили ГИБДД?

Но даже если не предусмотрен, в ряде случаев оформлять его отдельно не нужно

Все остальные работы по установке фаркопа являются внесением изменений в конструкцию.

Появление любого нового устройства внутри или снаружи автомобиля, вероятно, повлияет на его безопасность. А снижение безопасности недопустимо. Следовательно, необходимо документальное подтверждение, что новые элементы автомобиля на его безопасной эксплуатации не скажутся. Необходимый документ у вас заведомо может оказаться на руках

Ваша задача – понять его важность и сохранить, а еще лучше – снять копию и возить с собой для удовлетворения мыслительной деятельности инспекторов ГАИ

И тогда, согласно пункту 77 ТР, регистрировать внесенные изменения в ГАИ не нужно.

Речь идет о прилагаемом к прицепному устройству сертификате, свидетельствующем об испытании фаркопа на предмет его безопасного использования с типом и моделью вашего автомобиля. Естественно, к сертификату прилагается схема и перечень работ, как правильно смонтировать фаркоп на автомобиль.

Проще всего обратиться к официальному дилеру производителя прицепов.

При консультации перед покупкой прицепа вам расскажут не только какой прицеп можно эксплуатировать с вашим автомобилем, но и имеется ли возможность установить фаркоп, который не нужно будет впоследствии регистрировать в МРЭО ГИБДД.

Даже если вы покупаете прицеп с рук, прицепное устройство с сертификатом лучше приобрести у официалов.

Кстати, если на древнюю Ниву установлено тягово-сцепное устройство, документы на которое давно утеряны, также можно обратиться к официальному дилеру для восстановления документов. Если есть предположение, кем изготовлено прицепное устройство, то можно обратиться и на завод-изготовитель.

Подсоединение электрической составляющей

Подключение электрики необходимо для функционирования дополнительного освещения на прицепе. Для этой цели, используется розетка на 7 контактов, которая поставляется в комплекте с фаркопом.

Схема подключения розетки находится в инструкции к фаркопу, и выглядит следующим образом:

  1. Левый указатель поворота.
  2. Противотуманный фонарь.
  3. Масса.
  4. Правый указатель поворота.
  5. Задний ход.
  6. Сигнал торможения.
  7. Габаритные огни.

Подсоединение розетки к проводке, выполняется по следующему алгоритму:

  1. Снимается задняя блок-фара, зачищается изоляция на ее проводке.
  2. Припаиваются провода, в соответствии со схемой распиновки.
  3. С помощью изоленты обматываются места врезки проводов.
  4. Блок-фара устанавливается на место.

Рекомендуем: Что лучше светит — ксенон или светодиоды?

После завершения работ по подключению розетки, проверяют работоспособность световых приборов прицепа.

Тонкости установки фаркопов на Лада Гранта

На Lada Granta Liftback с 2011 по 2020 гг. используется классическая форма крепления глушителя — на кузов. После 2020 года изготовитель зафиксировал держатель глушителя на левый лонжерон. Использование фаркопа в прежней конструкции уже невозможно.

На модели Lada Granta Liftback от 2020 г.в. применяют ТСУ с небольшим вырезом на левом плече крепления. Это необходимо для обхода фиксатора глушителя к верхней части кузова. Несколько необычное предложение сделала компания Лидер-Плюс, изготовив универсальное ТСУ по способу фиксации. Теперь устанавливать фаркопы можно на Лада Гранта разных готов выпуска.

Опытные специалисты СТО, кто уже сталкивался с подобной проблемой, предлагают покупать ТСУ на Лада Гранта от Датсун Он До (МиДо). Очевидно, что речь идет о моделях Гранта после 2016 г.в.

Подключение ТСУ

Установка

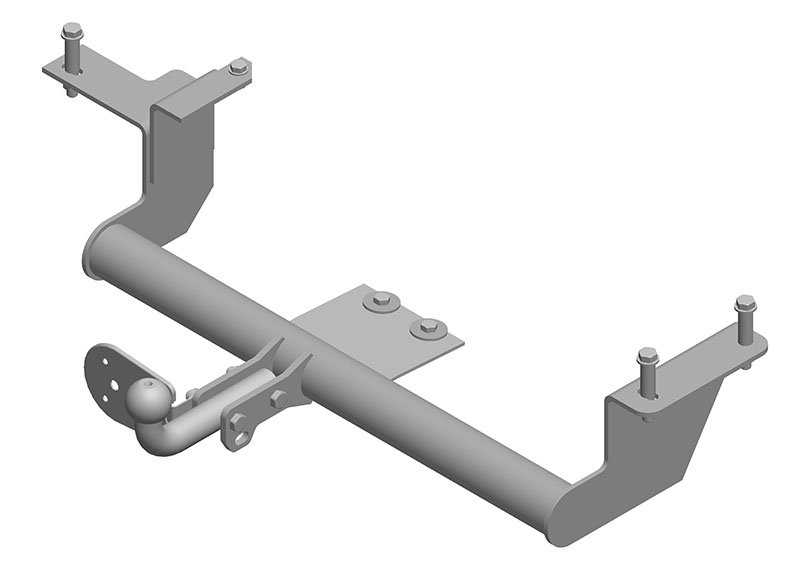

На рисунке 2-20 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA PRIORA

Рисунок 2-20 – Конструкция и комплект поставки ТСУ LADA PRIORA: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

В правом 2, рисунок 2-21, и левом 1 заднем лонжероне рассверлить технологическое отверстие 4 до диаметра 23-25 мм (дрель, сверло).

Через доработанное отверстие внутрь лонжерона завести закладную планку из комплекта поставки.

Совместить резьбовое отверстие планки с задним отверстием 3 в лонжероне, завернуть в планку на 2-3 оборота болт из комплекта поставки.

На вкрученные болты установить штангу ТСУ задними открытыми пазами.

Рисунок 2-21 – Подготовка к установке ТСУ: 1 – лонжерон задний левый; 2 – лонжерон задний правый; 3 – отверстие крепления штанги ТСУ; 4 – технологическое отверстие

Совместить резьбовое отверстие планки с отверстием в лонжероне и кронштейне штанги, завернуть в планку болт из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления штанги (головка сменная 17, вороток).

Установить на штангу крюк 4, см. рисунок 2-20, и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Обработать антикоррозионным составом доработанные отверстия.

Точки подключения автосигнализации на KIA Sportage 2009 дизель

Замок зажигания:12 – белый и красныйзажигание – синийзажигание 2 – оранжевыйАСС – розовыйстартер – зелёный

Щиток приборов:двери – оранжевый на среднем разъёметахометр – синий на среднем разъёме

багажник – голубой на белом разъёме под левой боковиной

Левый порог:ручник — синий/оранжевыйповороты — жёлтые

центральный замок (-) – зелёный (запирание ), синий (отпирание) в синем разъёме под левой боковиной или на БЦЗ над педалью сцепления

Нанесение молотковой краски на металл

Качество итогового результата на этапе подготовки зависит от 2х факторов: чистота поверхности металла и толщина покрытия. Рекомендуем не экономить на очистке поверхности, это позволит продлить срок службы поверхности на 15-40%.

Очистка металла: от старой краски и ржавчины

Если есть старая краска или сильно ржавая поверхность обработайте преобразователем ржавчины, что поможет смягчить ржавчину и зачистить ее наждачкой или металлической щеткой. После можно пройдитесь шкуркой с мелким зерном до чистой поверхности.

Для чистой и сухой поверхность, готовая к покраске рекомендуем пройтись обезжиривателем и растворителем Р-021, Р-646 (Р-647). Дайте полчаса на высыхание. Это небольшой этап и его часто пропускают, тем самым снижая долговечность и срок службы покрытия. Чистота поверхности создает хорошее сцепление молотковой краски и поверхности.

Нанесение на ржавчину молотковой краски 3в1

Если же срок службы не критичен и не хватает времени на зачистку от ржачины – рекомендуем воспользоваться молотковой эмалью по ржавчине (краска 3в1). Она содержат ингибитор коррозии, который преобразует ржавчину и не дает ей развиваться, разрушать металл, портить лакокрасочное покрытие.

Чем разбавить молотковую краску

Важной особенностью молотковых красок является их состав, который не дружит с обычным растворителем. Он их разрушает

Растворителем для молотковой краски являются толуол (или ксилол) не более 5%. Используется для доведения до рабочей вязкости.

Нанесение эмали молотковой

Обычно молотковая эмаль готова к нанесению сразу после покупки, ее следует тщательно перемешать. Чаще всего наносят в два слоя. Толщина покрытия – 100-150 мкм. Между слоями давать поверхности высохнуть в течение двух часов (при +20 градусах). В зимних условиях время высыхания увеличивается примерно в 2 раза.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом.
На некоторых автомобилям во время установки придется демонтировать задний бампер

  • Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
  • Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
  • Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

Монтаж электропроводки

Лучше доверить подключение профессионалам, чтобы предотвратить нарушение электропроводки. При самостоятельном монтаже электрики действия следующие:

  1. Освобождение багажного отсека, в том числе и от ковриков.
  2. Открытие доступа к жгутам электропроводки задней оптики машины.
  3. Включение габаритов для поиска на левом фонаре соответствующего провода при помощи тестера.
  4. Крепеж и маркировка в это место отрезка провода в 0,6 метра.
  5. Отключение габаритных фонарей.
  6. И включение правого поворотника для последующей аналогичной маркировки.
  7. Далее, также определяются задние фонари со стоп-сигналом.
  8. А затем электропроводка соединяется в один жгут, который выводится сквозь технологическое отверстие.
  9. Протяжка проводов к розетке фаркопа. О том, как подключить розетку фаркопа, читайте в данной статье.
  10. Соединение маркированных проводов с электрикой сцепного по схеме.
  11. Подключение вилки автоприцепа.
  12. Проверка работоспособности.

На этапе подключения электрики важно уделить отдельное внимание изоляции проводки, потому что при несоблюдении норм этого этапа возникнет вероятность возгорания автомобиля. Таким образом, выбор фаркопа на Приору аналогичен процессу для иных автомобилей. Однако стоит ориентироваться в классификации тягово-сцепных устройств, иметь информацию о производителях, выпускающих приспособления конкретно под этот автомобиль, а также знать, как установить фаркоп на легковой автомобиль своими руками

Однако стоит ориентироваться в классификации тягово-сцепных устройств, иметь информацию о производителях, выпускающих приспособления конкретно под этот автомобиль, а также знать, как установить фаркоп на легковой автомобиль своими руками

Таким образом, выбор фаркопа на Приору аналогичен процессу для иных автомобилей. Однако стоит ориентироваться в классификации тягово-сцепных устройств, иметь информацию о производителях, выпускающих приспособления конкретно под этот автомобиль, а также знать, как установить фаркоп на легковой автомобиль своими руками.

Лада Приора Хэтчбек › Бортжурнал › Установка фаркопа

Поскольку я решил, что машина мне необходима и для хозяйственных нужд в том числе, то очень неплохо было бы разжиться фаркопом. Да и прицеп в будущем я планирую всё-таки приобрести. Как обычно, всё просто: приезжаем в магазин, просим фаркоп. Оставляем за него около 3-3,5 тысяч, забираем, уезжаем.

В комплект входят штанга с пятью точками крепления, крюк с двумя точками крепления, монтажная пластина для розетки, корпус розетки, клеммник розетки, крепёж, и проводка. К проводке были заботливо положены коннекторы, болтики и гаечки крепления розетки и даже пара нейлоновых хомутиков (стяжек). Милота какая. Самое главное — это сертификат. Мы же, вроде как, изменения в конструкцию авто вносим. Или нет?

В принципе, схема установки понятна и интуитивно, но я сверялся с бумажной схемой, так как занимался один и проконсультироваться было не с кем. Значит, суть такова. Разбираем нишу запаски, всё из неё выкидываем, вытаскиваем сверху три заглушки из заводских отверстий. Через эти отверстия пройдут три коротких болта. Естественно, через широкие шайбы, снизу закручиваются самоконтрящиеся гайки.

Помимо болтов в нише запаски есть ещё две точки крепления — по бокам сквозь лонжероны. А вот тут уже с отверстиями есть нюансы. Если снизу понятно, куда вставлять болты, то сверху уже отверстие не соосно нижнему. А всё потому, что это не то отверстие, что нужно. Поэтому берём дрель…

И хреначим снизу прям сквозь нужное отверстие. Необходимо отверстие на 12, но у меня сверла на 12 не было, поэтому отверстие на 10 я дорабатывал бор-машинкой. Это недолго. Но по инструкции, болт должен проходить через втулку. Так что вообще-то надо сразу сверлить отверстие на 18. Втулки я не поставил. И, скорее всего, зря. Так как при затягивании болта снизу я не заметил, как лонжерон сверху начал деформироваться. Сверху никто не контролировал, подсказать было некому. Я порасстраивался, но потом подумал, что это не бугатти вейрон всё-таки, поэтому

В общем, крутим сквозь лонжероны длинные болты, естественно, через широкие шайбы и самоконтрящимися гайками.

Далее прикручиваем крюк на два длинных болта, один из которых также крепит ещё и монтажную пластину для розетки. На этом всё, переходим к электрике. Электрикой я занялся на следующий день, так как, честно говоря, побаивался за неё браться. Снял бампер на всякий случай, декоративную накладку багажника. Под ней обнаружил заводской жгут проводов. Вот вдоль него я и проложил проводку фаркопа, прикрепив к нему стяжками. А выход оформил через резиновую заглушку, что находилась около задней противотуманной фары. В заглушке предварительно я сделал отверстие.

Ну а далее ведём провод к розетке. Тут главное — не зажать провод между бампером и фаркопом, когда ставишь бампер на место, как это получилось у меня сначала.После этого осталось врезаться в проводку фонарей. Видимо, для этого в комплекте шли коннекторы. Но я вспомнил другой способ, который мне давно показывал мой друг, электрик-любитель. Используя маленькие клеммы типа «папа» подсоединяем провода прямо к разъему.

Сидят они там довольно надёжно, замыкание маловероятно, и при этом мы вообще никак не трогаем заводскую проводку.

Далее всё собираем, убираем инструмент, надеваем на шар крюка голову от резиновой куклы и едем цеплять сучек прицеп, чтобы проверить, как всё работает. Но вот у меня возможности проверить пока что, к сожалению, нет.

Да, и забыл сказать, что короткие болты, которые крепят фаркоп через нишу запаски, я подрезал с гайкой заподлецо, чтобы нигде не зацепились, мало ли чего.

Установка фаркопа — Лада Приора Хэтчбек, 1.6 л., 2011 года на DRIVE2

Всем добрый вечер. Выходные подошли к концу и сегодня с утречка я решил установить прицепное. Загнал значит на яму, вытащил всё из багажника и понеслась. Из 6 крепёжных отверстий подошло только 2 остальные сверлил. Для установки втулок нужно было рассверлить два отверстия с 13 мм до 16 мм, и как назло такого сверла не оказалось, пришлось сварачиваться и гнать в магазин.После покупки процесс пошёл. Всё установил в одного, сначала наживу лил правую часть (там уже были дыры)

потом примерил левую часть, отметил где сверлить, аналогично с центральной частью. Всё затянул-держится крепко.

Вид без крюка расстояние 1 м. до машины

С крюком

Дальше решил на затягивать и разобраться с проводкой, нашёл в нете какие цвета и на что но всё же решил убедится в достоверности и не зря. После прозвонки получил следующее:1. Синий с белой полосой — правый поворот2. Синий — левый поворот3. Красный — стоп4. Жёлтый — габариты5. Чёрный — земля

Открутил два самореза держащих бампер, немного отогнул и протолкнул провод через штатное технологическое отверстие.

Подцепил всё к сети и пропаял. За изолировал и прикрутил розетку.

Провёл испытание, всё норм. Осталось поменять вилку на прицепе а то она плохо входит в розетку, сделана ещё в СССР и немного поломана

Доволен как слон, всем спасибо за внимание. Цена вопроса: 176 ₽

Цена вопроса: 176 ₽

Некоторые вариации в самой конструкции фаркопа

Очень удобно, когда зацепная часть устройства может демонтироваться. Как правило, здесь также используются резьбовые соединения. Ведь далеко не всегда приходится осуществлять зацеп именно при помощи шарового крепления.

А так, для смены фаркопа, фактически, необходимо будет заменить лишь зацепную часть, сам фаркоп остаётся на месте. Это быстро и удобно. В особенности, если в хозяйстве имеется несколько прицепов (прицеп-подкат, трейлер для буксировки лодки и т.д.).

Безусловно, на самом фаркопе по правилам в обязательном порядке должна присутствовать розетка. Она необходима, чтобы поворотные огни и габариты могли управляться из кокпита автомобиля.

Здесь техническое решение одно и оно применяется фактически на всех эксплуатируемых фаркопах сегодня – европейская развода электропроводки. Найти схему в Интернете не составит труда.

Розетка располагает всего шестью сигналами + земля.

Андрей Лапочкин расскажет о том, какой фаркоп лучшим образом подходит для использования на Ниве:

Как изготовить фаркоп самостоятельно

Что представляет собой тягово-сцепное устройство

На практике в России прижились два вида ТСУ:

  1. «Петля-скоба». Такое устройство представляет собой скобу. А на дышле прицепа имеется петля в виде кольца, которое помещается в скобу. Фиксация происходит с помощью увесистого металлического пальца, продетого сквозь кольцо, находящееся в скобе. Трактора и их собратья оснащены таким ТСУ. На грузовых авто «ЗИЛ», «ГАЗ» возможно защёлкивание скобы без пальца. Аналогичные фаркопы – это конструкции специального назначения. Такая система предназначена для повышенной сопротивляемости и прочности в условиях малой проходимости дорог. Главным минусом являются ударные перегрузки, которые приводят к износу устройства.

  2. Шаровое ТСУ или традиционный фаркоп. Пятидесятимиллиметровый шар, зафиксированный на изогнутом металлическом выступе. Круглая форма принимает различные векторные нагрузки. В России имеет стандарт ОСТ 37.001.096-77. Международный – ИСО-1103-76. Отдельный разговор о сцепной голове на шар. Она состоит из крепёжного элемента, амортизаторной системы и разъёмно-сцепного механизма. Различают три типа согласно допустимой нагрузки:
  • До 750 кг;
  • До 1300 кг;
  • От 1300 кг.

Достоинством данной конструкции является возможность оснащения прицепа тормозной системой, которая будет работать по средствам передачи механических колебаний через шар в сцепную головку и обеспечивать нивелирование скоростных перепадов на дороге: тормозит автомобиль, прицеп по инерции давит рычагом на шар, включаются тормоза.

Самодельные ТСУ стараются вписаться в конкретные особенности назначения. Иначе возможен запрет на эксплуатацию. На рынке же встречается много моделей. Все они различаются:

  • По весовой классификации;
  •  По конструкции;
  • Способу крепления;
  • Особенностям крепления электрики.

Ответственность за неоформленное ТСУ

Автовладельцы, эксплуатирующие транспорт с установленным незарегистрированным ТСУ, облагаются административным штрафом в размере 500 руб. (ч. 1 ст. 12.5 КоАП). Выше уже говорилось, что возить документы на фаркоп с собой необязательно. Это так. Штрафы назначаются в следующих случаях:

  • Изделие не соответствует установленным образцам, самодельное, нет информации о том, что фаркоп зарегистрирован;
  • Устройство установлено неправильно или на автомобиле, на котором его установка запрещена (категория В);
  • Изделие закрывает обзор водителю или номера автомобиля.

Иногда у водителей получается избежать административного наказания, отделаться только предупреждением.

Как избежать штрафа?

Согласно ст. 12.5 КоАП РФ, наказание в форме предупреждения уместно, если:

  • Водитель обязуется зарегистрировать или удалить фаркоп с автомобиля в ближайшее время;
  • На кузове установлена съемная модель, которую легко убрать по необходимости;
  • Устройство установлено на заводе или на кузове есть заводские крепежи для установки крюка.

Также невозможно наложение штрафа в случаях, когда фаркоп уже зарегистрирован, прошел необходимые экспертизы.

Любой автомобиль – это сложная система, состоящая из взаимно влияющих узлов и деталей. Производитель, разрабатывая конструкцию машины, изначально старается учесть все нюансы, которые влечёт за собой использование каждого отдельного устройства.

Как правило, самовольно вносимые в конструкцию автомобиля изменения приводят лишь к тому, что он становится опаснее в эксплуатации
– как для водителя, так и для других участников дорожного движения. Именно поэтому установка дополнительных узлов требует особых процедур, согласования с ГИБДД, а часто – и автотехнической экспертизы.

Здесь следует руководствоваться Техническим регламентом Таможенного союза ТР ТС 018/2011 , который определяет, что внесением изменений в конструкцию будет считаться такой демонтаж узлов или установка не предусмотренных конструкцией ТС, которые будут влиять на безопасность движения по дороге.

Важно:
К числу узлов, неправильная установка и эксплуатация которых опасна, относится и фаркоп (или, как он официально именуется в документах, тягово-сцепное устройство для легкового автомобиля). Этот узел предназначен для крепления к машине прицепов – и потому в случае его разрушения или внезапного проскальзывания на трассе может оказаться неуправляемо движущийся прицеп, в который могут врезаться другие машины, либо сам он может с ними столкнуться

Этот узел предназначен для крепления к машине прицепов – и потому в случае его разрушения или внезапного проскальзывания на трассе может оказаться неуправляемо движущийся прицеп, в который могут врезаться другие машины, либо сам он может с ними столкнуться.

Однако относительно фаркопов ситуация с регистрацией является двоякой:

  1. Для части из них требуется обязательная регистрация и согласование с ГИБДД.
  2. Но для многих достаточно явочного порядка установки этого узла.

Классификация

Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:

  • малые
  • средние
  • большие

Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово – прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.

Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.

Фаркоп  до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.

Конструктивные особенности

Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:

Конструкция фаркопа

Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.

Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.

Виды крепления крюка к платформе

Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.

Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.
Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение

Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж

Смотрите также

Виды фаркопов и их преимущества

Условно фаркопы делят на несколько видов:

  • модель, которую можно установить в отверстия, предусмотренные производителем;
  • модель, которая крепится в технологические отверстия;
  • модель, для установки которой необходимо просверлить отверстия самостоятельно.

Виды фаркопов Несложно догадаться, что проще всего на ВАЗ 2110/2112 устанавливается первая модель. Вам необходимо будет лишь очистить отверстия от грязи, установить фаркоп и затянуть болты. Не стоит экономить, решив изготовить устройство своими руками. Купите фирменное прицепное устройство, которое предусмотрено для вашего авто. За свой срок службы он успеет окупиться не один раз.

Если, согласно второй технологии, будете крепить устройство в технологические отверстия, которые уже предусмотрены в авто, их нужно будет лишь слегка рассверлить. Этот метод монтажа фаркопа похож на следующий, но он менее кропотливый.

Ведь в третьем случае вам придется все разметки и отверстия делать своими руками. Фаркоп будет служить вам шаблоном, ориентируясь на который, вы сможете просверлить щели, сделать их зачистку и установить конструкцию.

Основные виды фаркопов

Выбирая фаркопы на иномарки или для отечественных авто, стоит учитывать отличия этих изделий.

По типу крепления тяговые изделия бывают:

  • Фиксированными. Это несъемные модели.
  • Съемными. Такие фаркопы почти нечем не отличаются от фиксированных, но их можно снимать в любое время. Некоторые модели пикапов-внедорожников комплектуются такими изделиями на заводе производителя.
  • Фланцевыми. Это приборы, крепящиеся на специальной площадке, на задней части авто, либо они фиксируются 2-4 болтами. Устройства этого типа также можно снимать при необходимости. Фланцевые модели используются для перевозки габаритных и тяжелых грузов.

Полезно! Фланцевые фаркопы подходят далеко не для каждого автомобиля, так как АТС должно быть оснащено специальной рамной конструкцией.

Также ТСУ отличаются по типу шара, который может быть одной из нескольких категорий:

  • Категория «А» встречается на автомобилях чаще всего. Шары этого типа быстро снимаются, для этого достаточно лишь открутить несколько болтов. Такие фаркопы отличаются надежностью и практичностью. Шар выдерживает нагрузку в 150 кг и перевозит прицепы весом до 1500 кг. Также такие ТСУ часто называют малыми тяговыми устройствами.
  • Шар типа «Н» не так надежен и стоит почти в два раза дешевле изделий категории «А». По весу такой фаркоп имеет такие же ограничения, как и в первом случае.
  • Категории «F» и «G» — это практически одинаковые устройства, которые отличаются по типу регулировки. Изделия «F» крепятся в двух положениях по отношению к основанию, благодаря чему вы можете без проблем менять уровень ТСУ. Шары типа «G» регулируются только в том случае, если конструкция крепления оснащена более чем 6 отверстиями для фиксации. Такие фаркопы также называются большими, так как они устанавливаются на большие внедорожники для перевозки груза весом до 3,5 тонн.
  • Шары категории «V» не регулируются по высоте, так как в них недостаточно необходимых отверстий. Грузоподъемность такого изделия составляет 2,5 тонны, поэтому устройства этого типа также называются средними ТСУ. Они чаще используются для внедорожников и кроссоверов.

Также сегодня встречаются комбинированные типы и шары BMA, которые легко снимаются. Однако их стоимость в разы выше. Самыми дорогими считаются фаркопы, которые убираются в бампер, но они подходят только для машин американского производства, в которых предусмотрены специальные крепления.

При выборе ТСУ следует обращать внимание на разъем устройства

Основные неисправности

Повлиять на состояние прицепного устройства – фаркопа может превышение допустимой нагрузки. Из-за этого он деформируется, но может даже сам сорваться. Если у него есть съемный шар, его может сорвать. Вопрос заключается в том, когда проявится неисправность – пока машина стоит или пока она едет.

Вторая неполадка – это погаснувшие фонари из-за недостаточно сильного соединения проводов

Для того чтобы не попасть в неприятную ситуацию, обратите внимание на крепление болтов, соединение проводов, их изоляцию. Главное – не превышать предельно допустимую нагрузку устройства, даже если прицеп способен перевезти больший вес

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
