Технические характеристики уаза болотохода и как сделать вездеход своими руками

Зачем улучшать салон Уазика

Потому что на Ленд Ровер денег нет. Это основная причина для доработок по УАЗ 469 Тюнинг салона фото которого мы подобрали на страничке, проводится скорее не так для повышения комфорта, как для улучшения функциональности. Автомобиль используется по-разному, и от этого зависит характер переделок, которые предпринимают автолюбители. Для сафари требования к салону будут одни, а для зимней охоты — совсем другие.

Да и бюджет тюнинга тоже не резиновый, хотя многие, даже те, кто может купить и Рубикон, и Чероки, все равно будут улучшать Уазик, поскольку автомобиль заслуженно пользуется народной любовью.

Что нужно будет учесть при переделке автомобиля

Если вы решили переделать свой УАЗ в вездеход посредством установки колёс с шинами низкого давления, вам придётся учесть некоторые факторы:

будьте готовы к тому, что вам придётся внести ряд серьёзных изменений в трансмиссию, мосты и элементы кузова вашего автомобиля

Это особенно важно, если речь идёт о переделке таких автомобилей, как «буханка». УАЗ «Патриот» на шинах низкого давления потребует гораздо меньше изменений в конструкции, чем «буханка»

Это объясняется тем, что в те времена, когда выпускались старые модели, ещё не использовались современные технологии и материалы;

Выбор резины на УАЗ

при выборе резины очень важно учитывать температуры, в которых планируется их эксплуатация. Для летнего и зимнего использования транспортного средства вам понадобятся как минимум два набора резины;

• у резины для низкого давления нет чёткого деления на летний и зимний варианты. Для зимы используются такие виды, которые не становятся жёсткими при отрицательных температурах. Это может негативно влиять на проходимость транспортного средства;
• выбирая рисунок протектора, помните, что не всегда «глубже» значит «лучше». Увеличение глубины рисунка делает большей нагрузку на трансмиссию — учитывайте грунт, по которому вы планируете передвигаться, и выбирайте оптимальный вариант глубины рисунка.

Подготовка к изготовлению сельхозмашины

Чтобы собрать трактор из УАЗа своими руками , изготовителю нужна схема. В чертежах должны быть описаны размеры всех используемых деталей, а также порядок и принцип их монтажа в общую конструкцию. Если есть навыки в черчении, план можно подготовить самостоятельно. В противном случае можно воспользоваться уже готовым чертежом.

Не менее важную роль играет и место изготовления трактора. Лучше всего оборудовать для этого гараж или любое другое хозяйственное помещение. Под руками у изготовителя должны быть дрель, сварочный аппарат, ручная болгарка и другие электроинструменты.

Самодельный трактор из УАЗа должен состоять из определенных узлов. От их слаженной работы напрямую зависит эффективность и производительность агрегата.

В устройство сельхозмашины должны входить:

• двигатель ;
• полностью исправный механизм трансмиссии;
• ходовая;
• органы управления;
• сцепной механизм и подходящий вал отбора создаваемой ДВС мощности.

Трактор из УАЗ будет комплектоваться мощным двигателем, обладающим высокой тягой и создающим сильную вибрацию. Из-за этого изготовитель должен заранее определить способ крепления ДВС на раме самоделки.

Мотор, заводская ходовая часть, штатная коробка передач и чугунные балки – все эти комплектующие лучше взять от одного и того же автомобиля. Таким образом сборка сельхозмашины пройдет быстрее. Если нет возможности воспользоваться узлами от одного авто, то можно попробовать состыковать механизмы от разных машин. В некоторых случаях это поможет сделать трактор более эффективным и производительным.

Отдельного внимания заслуживает тип ходовой части агрегата. Чаще всего самоделка комплектуется колесами с базой 4×4 . В этих случаях самодельные полноприводные трактора с двигателем УАЗ становятся более проходимыми и маневренными

При сборке необходимой для передвижения ходовой части сельхозмашины нужно обратить внимание на размер колес. Если владелец будет использовать ее для выполнения несложных хозяйственных задач, то диаметр колес может составлять не более 13 дюймов

Если агрегат будет использоваться на больших участках, то резина на нем должна быть немного большего диаметра. Зачастую изготовители комбинируют размер колес. Для этого они устанавливают передний мост УАЗ на самодельный трактор с меньшими колесами, а задний – с более крупными.

Механизм сцепки должен быть разработан с использованием следующих элементов:

• коробка передач с заводским приводом от внедорожника марки УАЗ;
• кожух механизма сцепления;
• фланец для монтажа на выжимной металлический подшипник;
• выжимной подвижный подшипник;
• полностью исправная корзина с предустановленным диском сцепления;
• хвостовая металлическая балка от двигателя;
• маховик используемого мотора;
• коленчатый кованый вал и соответствующий подшипник для установки на него;
• удлинитель для подключения коробки передач.

Для сборки рамы нужны следующие материалы:

• швеллер 12-го размера;
• передние лонжероны и поперечины – их можно сделать из патрубков размерами 80x80x6;
• 2 патрубка размерами 80x80x6 для изготовления опоры прочного крепления ДВС;
• 4 балки 8-го размера для сборки опоры крепления самодельной кабины;
• 4 стальные трубы 80x80x6 для изготовления стоек;
• 6 стальных листов s10 для сборки косынок;
• 2 металлические трубы 80x80x6 для изготовления хвостовых лонжеронов и поперечин;
• 1 кованый стальной лист марки s10 для плиты автонавески;
• 2 закаленных стальных листа марки s10 для изготовления кронштейна автонавески.

Все подготовленные детали нужно разложить рядом с рабочим местом. Так они всегда будут под рукой и процесс сборки пройдет быстрее.

Этапы разработки караката

Условно можно выделить следующие этапы, как собрать плавающий каракат:

1. Создание рамы
2. Изготовление подвески
3. Создание и монтаж колес
4. Установка двигателя и систем

Рама для караката

В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.

Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4х4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.

Подвеска

Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.

Пример чертежа заднего моста

Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.

Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока

Колеса для караката своими руками

Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками. Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления. Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.

Как вариант, можно использовать колеса от прицепов указанных машин – если получится, можно приобрести покрышки и камеру от модели К-700

Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться

Двигатель и системы

Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.

Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.

Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.

Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы

Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций. Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания

Как сделать ободрыши

Так называют самодельные шины повышенной проходимости. Они обходятся намного дешевле заводских. За основу берут крупноразмерную резину с грузовика (ГАЗ-66, КрАЗ-255, ЗИЛ-131), трактора или самолета и срезают лишний материал. Проходимость объясняется низким удельным давлением на грунт, что в свою очередь обусловлено большой площадью контактного пятна.

Перед тем как сделать ободрыши из покрышек, необходимо выбрать тип протектора.

Он зависит от того, по какому покрытию планируется перемещение.

Это могут быть:

1. Грязь. Требуется самоочищающийся протектор.
2. Заболоченная местность. Применяется рисунок с заниженными канавками, обеспечивающий улучшенное сцепление с грунтом.
3. Снежные сугробы, пески. Используют протектор с близко расположенными элементами.

Применяются инструменты:

• шило;
• строительный нож с набором лезвий;
• точильный камень;
• зажимы для рихтовки автомобильных кузовов или струбцины;
• лебедка с тросом;
• молоток;
• картонный или жестяной шаблон протектора;
• мел.

Порядок действий:

1. Покрышку очищают от грязи. Внутри она не должна быть изношенной, иначе в результате обдирки в резине появятся дыры.
2. Мелом по шаблону наносят рисунок будущего протектора.
3. Строительным ножом делают надрез вдоль внутренней окружности.
4. Возле него мелом вычерчивают прямоугольники. Вырезают их ножом.
5. Появившуюся в «окнах» проволоку поддевают крюком лебедки и извлекают. Шину предварительно следует прибить к основанию гвоздем.
6. Делают надрезы вдоль вычерченного мелом рисунка протектора.
7. Клещами зажимают края отверстия и раскрывают его.
8. Отслоившийся материал отдирают при помощи лебедки. В ходе процесса резину подрезают строительным ножом, периодически подтачивая и меняя лезвия.
9. Аналогично удаляют лишнее с боковой поверхности.
10. Обрабатывают покрышку наждачной бумагой, при необходимости подправляют молотком.

Камеру устанавливают на самодельный диск. Последний изготавливают из алюминиевого таза, тщательно шлифуют.

Площадь контактного пятна регулируется внутренним давлением. Перед выездом на плотный грунт шину подкачивают.

Шины низкого давления на УАЗ и другие модели

• внешняя шумоизоляция арок Гранты

Шумоизоляцию колесных арок Гранты можно реализовать в зависимости от предпочитаемого материала. На данный момент лишь два материала могут обеспечить одновременную защиту и шумоизоляцию, а именно:

– жидкий Вибропласт от компании СтандартПласт;

Необходимые инструменты: шпатель; кисть.

– листовой материал (листы виброизолятора).

Необходимые инструменты: строительный фен; большой и маленький валики.

Если же речь идет о первом материале, то стоит отметить необходимость нанесения на исключительно чистую и сухую поверхность колесных арок.

Расход жидкого вибропласта рассчитывается относительно массы к площади, которая обрабатывается. Таким образом, 1-го килограмма хватает на 0,3 м.кв.

Листы виброизолятора намного экономичнее относительно ценовой категории, а также просты в процессе оклейки ими колесных арок. Все что необходимо – нагреть листы строительным феном и раскатать по заранее приготовленной поверхности арок.

Качественная шумоизоляция Лада Гранта своими руками видео предоставит более детальное описание процесса шумоизоляции внешних арок посредством использования того или иного материала.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Шины на вездеход УАЗ

Сообщений 1 страница 22 из 22

Поделиться112.12.2013 16:00

Как вы многие уже заметили, что у меня много всяких идей. И я их воплощаю в жизнь. И вот поситила меня одна идея и вполне реальная. Почитав несколько статей решил поделиться ее с вами. На первый взгляд, идея о современном двигателе с турбонаддувом и карбюратором в одном флаконе, кажется противоречивой. При внимательном рассмотрении оказывается, что это действительно так. Но прежде чем отвергнуть эти старинные устройства, в этой главе мы попытаемся описать принципы действия систем турбонаддува с карбюратором.

Причины, по которым карбюратор полностью не удовлетворяет требованиям подачи топлива для двигателя с турбонаддувом, понятны и ясны. Выделяются две причины: величина расхода воздуха, при которой карбюратор может успешно работать, и неспособность системы с турбонагнетателем позади карбюратора (системы с протяжкой воздуха) на работу с промежуточным охладителем. Карбюратор имеет три элемента управляющие расходом топлива: жиклер холостого хода, главный жиклер, и воздушный жиклер, а так же мощностные жиклеры. Хотя эти элементы управления удовлетворительно функционируют при величине абсолютного давления 1,4 -1,7 бара (0,4 — 0,7 бара наддува), точное управление топливовоздушной смесью, чтобы удовлетворить или максимальным характеристикам или любым стандартам по выбросу вредных веществ, маловероятно. Физические правила гидроаэромеханики просто не позволяют сделать этого.

Возможны две различных компоновки систем турбонаддува с карбюратором (турбина с карбюратором). В системе с протяжкой воздуха карбюратор помещен перед турбонагнетателем, и топливовоздушная смесь проходит через всю систему.

Система с продавливанием воздуха выполнена наоборот, карбюратор размещен после турбонагнетателя. При такой компоновке топливовоздушная смесь не проходит через турбонагнетатель.

Эти два типа систем имеют свои достоинства и недостатки. Система с протяжкой воздуха является более простой, потому что это система низкого давления, в карбюраторе не происходит никакого изменения плотности воздуха. Так же не требуется байпасный клапан компрессора.

Это все, что можно сказать о системе с протяжкой воздуха.

Система с продавливайием воздуха имеет лучшую приемистость и холодный запуск, пониженный выхлоп вредных веществ и допускает использование промежуточного охладителя.

После рассмотрения перечисленных достоинств, фактически нет никаких причин строить систему с протяжкой воздуха, если только вы не живете в местности с теплым климатом, и никогда не намереваетесь развить серьезную мощность.

В системе с протяжкой воздуха карбюратор склонен к обледенению при температуре окружающей среды ниже 10°С.

Рекомендации для установки шин на УАЗ

Если придерживаться следующих рекомендаций, то обновленный автомобиль прослужит надежно и долго:

1. На все колеса следует монтировать одинаковы шины.
2. Необходимо соблюдать оптимальное давление в них.
3. Периодически нужно проверять колеса на пропуск воздуха при помощи мыльного раствора.
4. Для обеспечения равномерного износа передние шины желательно менять местами с задними после каждых 10-15 тысяч километров пробега.
5. После обкатки новой резины проводите повторную балансировку.
6. Необходимо следить за соответствием характеристик шин по отношению к сезонным изменениям.

Конструктивные особенности

Вездеход гусеничный, своими руками созданный, должен иметь двигатель. В основном этот элемент берется от автомобилей, чаще всего отечественных. Можно также позаимствовать его у мотоцикла. Ходовая часть представлена резиновыми гусеницами, системой натяжения, подвеской, валиками. Для изготовления гусениц часто используют автомобильные покрышки. Основание ходовой части состоит из ванны, рамы или любого другого металлического каркаса. Для системы управления берутся разнообразные составляющие или применяются уже готовые элементы управления мотоциклов или автомобилей, а также тракторов. Самодельный гусеничный вездеход, своими руками изготовленный, имеет систему питания, которая представлена топливным баком, бензиновым или дизельным. Гораздо реже используют газовое оборудование.

Особенности караката

По принципу работ каракат почти ничем не отличается от внедорожника, только главной его особенностью являются крупные колёса, которые перетянуты надёжными ремнями. На первый взгляд, машина может показаться слишком большой и неповоротливой, но такое устройство можно спокойно использовать даже на самых трудных территориях, со скоростью до 70 километров в час.

Есть четыре основных способа создания больших колёс для вездехода:

1. Первый метод считается довольно простым: для этого используют два диска из листа металла, которые устанавливаются на втулку. После на неё монтируется специальная камера, которая крепится отрезками специальной транспортерной ленты.
2. Второй способ включает в себя крепление главного диска на втулку и скрепление перемычек. После к ним привариваются кольца по бокам.
3. Третий метод очень схож со вторым, только для центрального диска в этом случае используется специальная спица из трубы либо металлического листа.
4. Четвёртый способ включает в себя установку на втулку двух дисков, которые больше похожи на снятые с колёс детали мотороллера.

С помощью крепкой подвески, которую можно легко сварить из стальных труб и совместить с шарнирами, каракат может выдерживать очень большие нагрузки. Управлять таким транспортом сложнее, так как часто в основе средства лежит простая червячная передача.

Чтобы создать правильный каракат их мотоблоков, можно применить на практике советы от мастеров, которые касаются вездеходов, а также внимательно рассмотреть соответствующие проекты.

Мастерам, которые понимают в механике и строении мотоблоков, будет намного легче создать действительно эффективный и комфортный в использовании транспорт, который станет настоящим помощником при поездках на разных территориях и при разных погодных условиях.

Создание вездехода

Многие владельцы мотоблоков знают о том, что их можно очень легко и быстро превратить в снегоход, который поможет быстро передвигаться по заснеженным и неудобным территориям.

Главное в этом случае — подобрать подходящий двигатель. Опытные пользователи рекомендуют покупать транспорт, в котором будет предусмотрено ручное управление и тягово-сцепной механизм. Чаще всего применяют мотоблоки, конструкция которых включает применение 4-тактного 1-цилиндрового двигателя на бензине, который обладает системой охлаждения воздушного типа.

Материалы для работы

До начала конструирования снегохода нужно приготовить соответствующие материалы. К ним будут относиться:

• рама;
• привод;
• полозья;
• рулевая колонка;
• сильные колёса (либо гусеницы, оснащённые снегозацепами);
• силовое устройство.

Некоторые элементы можно делать самостоятельно, а некоторые нужно покупать. Например, раму лучше всего будет взять от старого мотоцикла, а для поворотных стоек лыж воспользоваться продольными трубами рамы от ненужного велосипеда.

Недостатки установки на УАЗ шин низкого давления

В заключение

Низкопрофильная резина или колеса низкого давления имеют высокий КПД при перемещении по сложным грунтам. Однако они имеют довольно узкую сферу использования, поскольку совершенно не подходят для передвижения по твердому покрытию. Наиболее дешевый вариант переделки – выполнить работу своими руками, используя б/у колеса от старой грузовой техники или самолета.

Lada Нива — уникальный автомобиль, равного которому нет по многим параметрам. Благодаря своим уникальным характеристикам, именно эта машина является одной из лучших на бездорожье и столь почитаемой у «джиперов».

На сегодняшний день старые модели Нивы не всегда могут принести желаемый результат. По этой причине некоторые владельцы нашли свои способы улучшения и без того отличных внедорожных характеристик автомобиля. Машина смогла превратиться в настоящий вездеход.

Чаще всего автомобиль дополняют некоторыми частями других транспортных средств. Чтобы приступить к изобретению вездехода своими руками, потребуется не так много запасных частей. Для этого нам потребуется приобрести детали ходовой от УАЗа. Это можно объяснить доступными ценами на запасные части этого автомобиля, в сочетании с хорошим качеством. Также купить надо швеллера любого желаемого размера, диски и листовой металл (алюминий) для обшивки корпуса. В зависимости от потребностей можно купить электронные приборы, которые будут передавать сведения о работе автомобиля водителю.

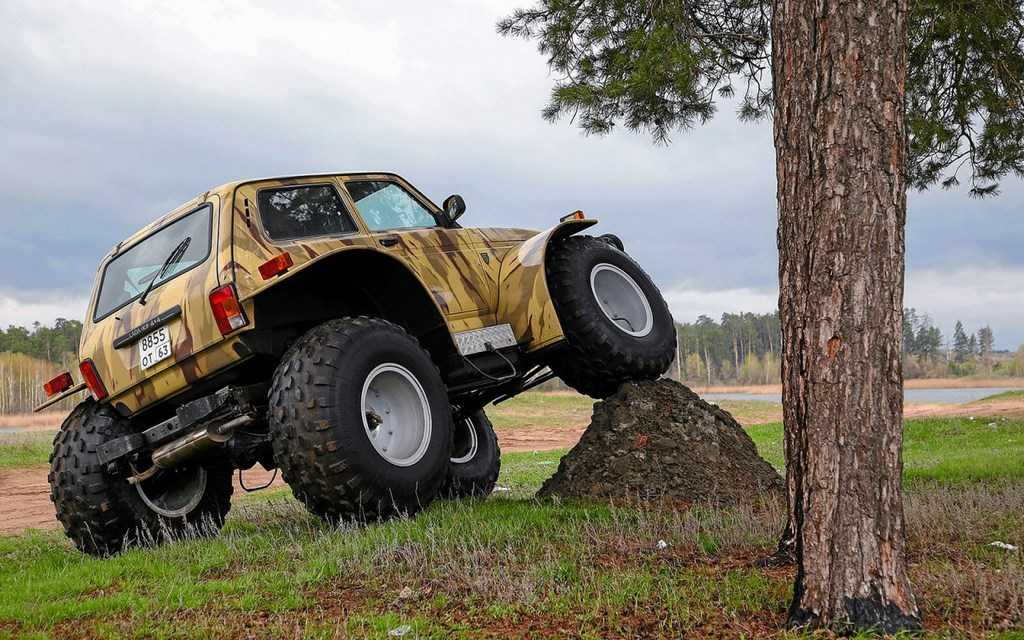

Вездеход из Нивы своими руками

Многие умельцы рекомендуют облегчить кузов Нивы. Для этого потребуется срезать лишние части. Но здесь это надо делать аккуратно и обдуманно, поскольку кузов не должен терять свою силу. При помощи стальных труб и швеллеров необходимо усовершенствовать днище Нивы, поскольку именно оно принимает на себя все самые большие нагрузки. Если вы решите срезать крылья, то необходимо будет установить самодельные широкие брызговики. Они потребуются для установки колес большого радиуса.

Переходим к ходовой части автомобиля. Здесь необходимо особенно тщательно проводить работу, ведь именно эта часть несет ответственность за проходимость по бездорожью. Амортизаторы лучше всего заменить сразу. С высокими нагрузками они не справятся. Замечательной альтернативой будут рессоры автомобиля УАЗ. Их лучше всего сразу приварить к корпусу или усиливающим балкам, которые были поставлены ранее. Для установки больших колес необходимо усовершенствовать раму при помощи покупного швеллера. Здесь потребуется обратиться к сварщику. После изготовления надо заняться монтажом колес. Сделанная рама крепится к рессорам. Лучше всего применять резиновые прокладки для соединения. Они также способны продлить срок службы рамы.

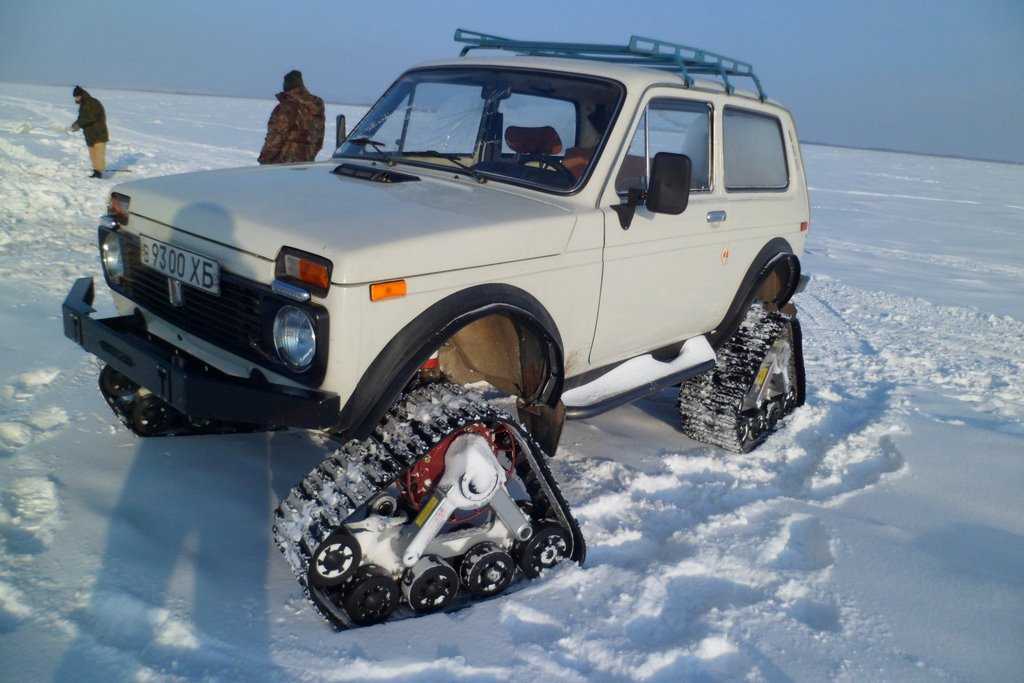

Бывают случаи, когда Ниву умудряются сделать для езды по заснеженной трассе. Это довольно сложный процесс. Основная сложность заключается в создании ходовой части — монтаже системы гусеничных колес. Именно за счет них автомобилю не страшны заснеженные трассы и бездорожье. Такая Нива подойдет и для езды по болоту. Некоторые водители не ставят гусеницы из-за их сложности монтажа и высокой цены. Если сравнивать достоинства и недостатки, то здесь преимущество идет не явно в сторону колес. Именно из-за своего сцепления с поверхностью гусеницы обладают большим спросом. Однако, скорость такого транспортного средства не будет высокой, ну и, конечно, вы не сможете ездить по обычным дорогам.

Для болотистой трассы также можно встретить переделки Нивы — болотоходы. Им характерны большие и объемные колеса с шинами низкого давления. У таких транспортных средств просто безупречные характеристики по проходимости в растительно местности.

Удачи в создании своего вездехода своими руками!
