Все о багажниках на крышу автомобиля: виды, производители, установка

Багажник на крышу авто своими руками

Для того, чтобы изготовить своими усилиями багажник, предназначенный для крыши вашего автомобиля, вам необходимо сделать следующее:

  1. Подбираем материал для изготовления багажника:

Для начала необходимо подобрать материал, из которого вы будете изготавливать данную конструкцию. Самым лучшим материалом будет метал, так как он прочен и надежен. Но для такого багажника необходим материал с небольшим весом, и надежными, прочными характеристиками. Самым подходящим вариантом будет сплав из алюминия, потому что этот метал легко подвергается обработке и формированию нужной формы, не подвержен коррозии, и имеет небольшой удельный вес. Также некоторые применяют профильную тонкостенную трубу для изготовления багажников. Одним из самых экономичных материалов для изготовления багажника является листовая нержавеющая сталь. Многие используют именно ее для изготовления подобных конструкций. Но недостатком такого материала является большой вес и высокая стоимость.

Квадратная труба для изготовления багажника

  1. Делаем замеры автомобиля:

После того, как вы выбрали материал, из которого будете делать багажник, важно произвести точные замеры авто. Благодаря этому, вы сможете просчитать необходимое количество материала, его вес, и приблизительную цену

Замеры багажника

Для того чтобы было проще и удобней при изготовлении, можно заранее замерять габариты авто (ширина и длина), и составить чертеж:

  • борты;
  • каркас;
  • несущая часть (панель) – дно багажника, которое служит его усилением;
  • перемычки – элементы, усиливающие багажник.

Теперь, когда определились с материалом, необходимо следовать нижеуказанной подробной инструкции:

  1. Вырезаем профиль согласно заранее подготовленной схеме, используя для этого болгарку;
  2. При помощи сварки изготавливаем периметр багажника. Эта деталь будет иметь прямоугольную форму;
  3. Получившийся периметр следует усилить наварив на него прямые перемычки. Для более крепкого усиления можно наварить перемычки между собой, в результате чего получится решетчатое основание багажника;
  4. К передку багажника следует приварить дугу из металлопрофиля, для создания более обтекаемой формы и улучшения аэродинамических свойств;
  5. Далее необходимо изготовить борты конструкции. Сначала нарезаем металлические стойки длиной по 6 сантиметров. В большинстве случаев мастера делают борта съемными, поэтому борта нужно непросто вварить в каркас, а закрутить в резьбу. Что для этого нужно? Необходимо просверлить отверстия в каркасе, в которые ввариваются втулки. Эти элементы необходимы для предотвращения деформации болтов при вкручивании;
  6. Далее нужно приварить стойки к верхней перекладине, которая полностью совпадает с основой, отличаясь лишь тем, что ее боковые части – правая и левая – изготавливаются немного короче. Стойки, которые расположены впереди, устанавливаются под небольшим углом для того, чтобы получившаяся конструкция выглядела не как коробка или ящик, а полностью повторяла основной контур авто;
  7. После завершения сварочных работ, следующий этап — покраска и монтаж на крышу автомобиля. Перед покраской корпус нужно нанести слой грунтовки, и дать некоторое время грунтовке высохнуть, это необходимо для того, чтобы краска устойчиво держалась долгое время и не отслаивалась. Далее можно нанести слой краски, и самый лучший вариант – если это будет краска в баллончиках, так как от нее не останется потеков;
  8. Крепление багажника на автомобиль. Если на крыше автомобиля предусмотрены рейлинги, то установка багажника производится на них. Эти элементы кузова способны выдержать нагрузку багажника. Если рейлингов нет, то прийдется высверливать отверстия в крыше и произвести монтаж кронштейнов, на которые затем монтируется готовая конструкция. В некоторых автомобилях предусмотрены канавки для установки багажника. Также если вы не хотите просверливать крышу вашего авто для установки кронштейнов, можно найти различные крепления, специально разработанные для таких случаев.

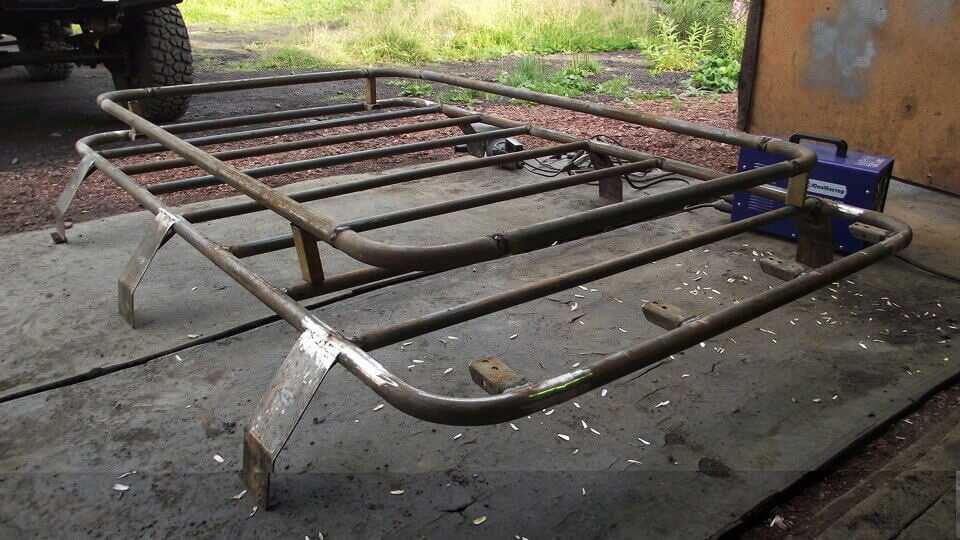

Самодельный багажник для автомобиля

Основные этапы работ

При грамотном подходе можно успешно изготовить профессиональный багажник – качественный и визуально привлекательный, как и покупное изделие. Отличаться он будет тем, что владелец авто соберет рамную конструкцию, исходя из собственных потребностей и функционального назначения машины. В целом, создание багажника на крышу из любого материала осуществляется по единой схеме, в несколько этапов.

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

  • сделанные мерные параметры;
  • возможный вес рамы;
  • наиболее вероятный вес всех элементов багажника.

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Продумывая эстетику и аэродинамику багажной конструкции, стоит поставить спереди дугу. Для этого замеряют нужную длину материала, с напуском по краям по 5 см. В зонах изгиба вырезают треугольный сектор и загибают. Таким образом, дуга для передней основы багажника – готова. Осталось приложить ее к конструкции, отрезать по размеру и приварить. Также к дуге сразу привариваются и перемычки.

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

  • сверлятся два отверстия по 8 см;
  • в них ставится шпилька;
  • деталь приваривается;
  • с нее срезается необходимое количество резьбы;
  • шпилька прикручивается в имеющиеся отверстия.

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец

Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Выбор оборудования

Пневматические краскопульты выпускаются в форме пистолета с бачком для краски и подсоединенным шлангом. При нажатии пусковой кнопки сжатый воздух попадает внутрь пистолета, разреженная краска перемещается в сопло, смешивается с воздухом и распыляется наружу в виде тумана.

Как заказать и купить зеркальную пленку под металл в Москве и регионах.

Мы осуществляем продажу и доставку металлических пленок в Москве и по России. В продаже имеется зеркальная пленка-хром, металлическая пленка-хром, автовинил под шлифованный алюминий и другие автопленки под металл. Вся пленка под металл проходит тщательную проверку на реальных автомобилях. Зеркальная пленка для авто испытывается в различных климатических и погодных условиях.

Виды багажников

Так как на трех кузовах Лады Калина предусмотрены штатные отверстия для крепления багажного приспособления, значит, можно смело выделить две конструкции:

  • Рейлинги с надстраиваемыми поперечинами и аксессуарами;
  • Поперечины на заводские места установки.

Ну конечно, найдутся и такие водители, у которых имеется только универсальный багажник с креплением за дверную арку. А про остальные модели они не слышали. Это феномен владельца Лады Калина. Значит, универсальный багажник для них существует и называется третьим в списке. Но им необходимо иметь в виду, что вариант разборной стойки универсального багажника оснащен трапециевидной площадкой, равноудаленной от центра опоры. Перетягивание опорного кронштейна приведет к сильному давлению площадки на кузов. Так как у Лады Калина слабый угловой профиль, возможна вмятина. Попытка разобраться в вопросе слегка напоминает запугивание. Но это не так.

На сегодня АвтоВАЗ выпустил три различных кузова:

  1. Седан.
  2. Хэтчбек.
  3. Универсал.

Универсал отличается удлиненной плоской крышей, а седан и хэтчбек имеют иную длину и радиус. Если соотнести информацию с рейлингами, то тип кузова предполагает конкретную модель дуги. От универсала к седану не подойдет, ровно, как и от хэтчбека к универсалу. Вопрос поперечин стоит более остро. Ведь есть сразу три пути:

  1. Простая стойка в штатные места. Это шина в один трехмиллиметровый стальной лист с двумя отверстиями под болты, изогнутая под уголок крыши. На конце предполагается квадратное отверстие для квадратной поперечины, а она, как известно, обладая плохой аэродинамикой, свистит на скорости.
  2. Универсальное неразборное крепление. В большинстве своем имеет короткий угол захвата и упорную площадку, стоящую почти рядом с центром давления. Все бы ничего, но зачем тогда «родные» крепежные отверстия.
    • Про универсальное разборное крепление сказано выше. Его площадка чересчур давит на крышу.
  3. Третий вариант, когда в комплектации автомобиля предусмотрены рейлинги. Остается только найти поперечины с переходными крепежами под рейлинги.

    Универсал Лада Калина с рейлингами на крыше

Стоит прибегнуть к статистике:

  • В среднем седан оснащается поперечинами на штатные или универсальные стойки. Автолюбители не боятся гула на скорости и помятой крыши.
  • Хэтчбеку к дизайну лучше рейлинги. Если не заявлена заводская опция, то автолюбители ищут и находят модель. Затем мастерят поперечины с переходниками. К слову, аэродинамические крыловидные поперечины сократят сопротивление воздуха от двойной конструкции (рейлинги плюс поперечины).
  • Универсал на то так и назван. Его оснащают с рейлингами, штатными и универсальными оснастками.


Поперечины на крыше автомобиля Лада Калина универсал

Владельцы в своем желании помочь концерну АвтоВАЗ нащупывают правильный путь, и производитель откликается взаимностью. Речь идет об оптимальном багажнике с предварительной установкой рейлингов на штатные места. Недаром комплект продольных дуг при необходимости заказывается сразу с завода. Некоторые удачливые автомобилисты догадываются, покупают именно рейлинги, а потом уже оснащают их поперечинами и аксессуарами. Выглядят они красивее. Но есть распространенные оправдания тех, кто с таким положением вещей не согласен:

  • Машина становится выше.
  • Шум громче.
  • Страдает аэродинамика.
  • Крыша с рейлингами плохо моется.
  • Разрушается лакокрасочное покрытие.
  • Дорого стоит.

    Багажник с поперечинами и креплениями для перевозки лыж на крыше Лада Калина

Поэтому приводятся разумные доводы:

  • Полтора метра плюс 15 сантиметров – это 165 см. Рост человека в среднем 175-180 см. Это невысоко.
  • Крыловидные поперечины нивелируют шум.
  • Любая оснастка на рейлинги имеет быстрый съем. Поперечины тоже. Аэродинамика вернется в исходные значения. А сами рейлинги уже разрабатываются аэродинамическими.
  • Крыша с рейлингами хорошо моется и автомойкой, и вручную.
  • Бронепленка защитит ЛКП.
  • Рейлинги позволяют менять багажники в зависимости от назначения. Регулировка расстояния между поперечинами дает возможности водителю грамотно расположить груз.

Сравнение представленных пленок

В целях сравнения представленных моделей, рекомендуем взглянуть на таблицу с их характеристиками.

Модель Страна производства Температурный диапазон (°C) Срок службы (лет) Толщина (мкм) Цена (руб за рулон)
SunTek США от -50 до +160 более 10-ти 203 от 5000 до 6800
PremiumShield США от +1 до +42 5 220 от 2500 до 4000
Hexis Франция от -40 до +90 от 5 до 10 155 от 4500 до 7000
Never Scratch Корея от -20 до +40 5 345 от 7000 до 11686
Hogomaku PRO Корея от +1 до +90 10 200 от 5850 до 7000
3M Япония от +15 до +30 5 200 от 915 до 4000
Solarnex Корея от — 35 до +35 10 190 от 5200 до 7600
Oraguard Германия от — 40 до +110 7 200 от 949 до 2300
G-Suit Корея +10 до +32 10 150 от 3700 до 5500
KPMF Англия -40 до +50 7 137 от 700 до 3000

Тип багажника

Поперечины Thule WingBar

Так, при ставке на надежность с долговечностью допоборудования для транспортировки грузов на крыше машины в поле зрения попадают известные бренды компаний производящих багажные системы Атлант, Муравья или Люкса.

Багажник на рейлинги Люкс

Однако, ближе к теме

Перед покупкой и выбором поперечин на крышу автомобиля важно обратить внимание на присутствие рейлингов, штатных мест или водостоков. В зависимости от этого показателя и строится базовая характеристика багажной системы. Производители же предлагают следующие типы автобагажников, отличающихся способом монтажа на крыше авто:

Производители же предлагают следующие типы автобагажников, отличающихся способом монтажа на крыше авто:

  • На штатные рейлинги. Если транспорт оснащен при выпуске этим дополнением, то о способе крепления поперечин и их типе задумываться не приходится. Это упрощает эксплуатацию, привнося дополнительные удобства в транспортировку грузов.
  • При помощи интегрированных рейлингов. Не менее удобный вариант, хотя чаще предусматривается самим водителем.
  • Посредством монтажа на:
    • Водостоки. Предполагают специальное оснащение поперечин соответствующими крепежами.

    • Гладкую крышу. Тут имеется в виду использование дверного проема.
    • Штатные места. Чаще используются для установки багажников, а иногда для предварительного оснащения рейлингами.
    • Или стеклянную панорамную крышу. Вариант менее распространенный и более трудный в эксплуатации.

Дополнительно добавим, что некоторые автобагажники универсальны и применяются для различных видов автомобилей. Иные же применяются для определенных видов марок или моделей.

Что касается непосредственно упоров для поперечин на крышу авто, то их делят на три класса. А именно:

  1. На упоры с установкой без рейлингов. Представляют конструкцию с подъемом поперечин над крышей от 70 до 280 мм в соответствии с моделью транспортного средства.
  2. Упоры под рейлинги. Устанавливаются враспор, не возвышаясь над рейлингами и не выступая за их пределы. Поставляются универсального или модельного вида.
  3. И адаптеры. Применяются для приспособления поперечин к различным типам крыш или кузовов. Практичны при использовании в ситуациях, когда подходящего варианта нет.

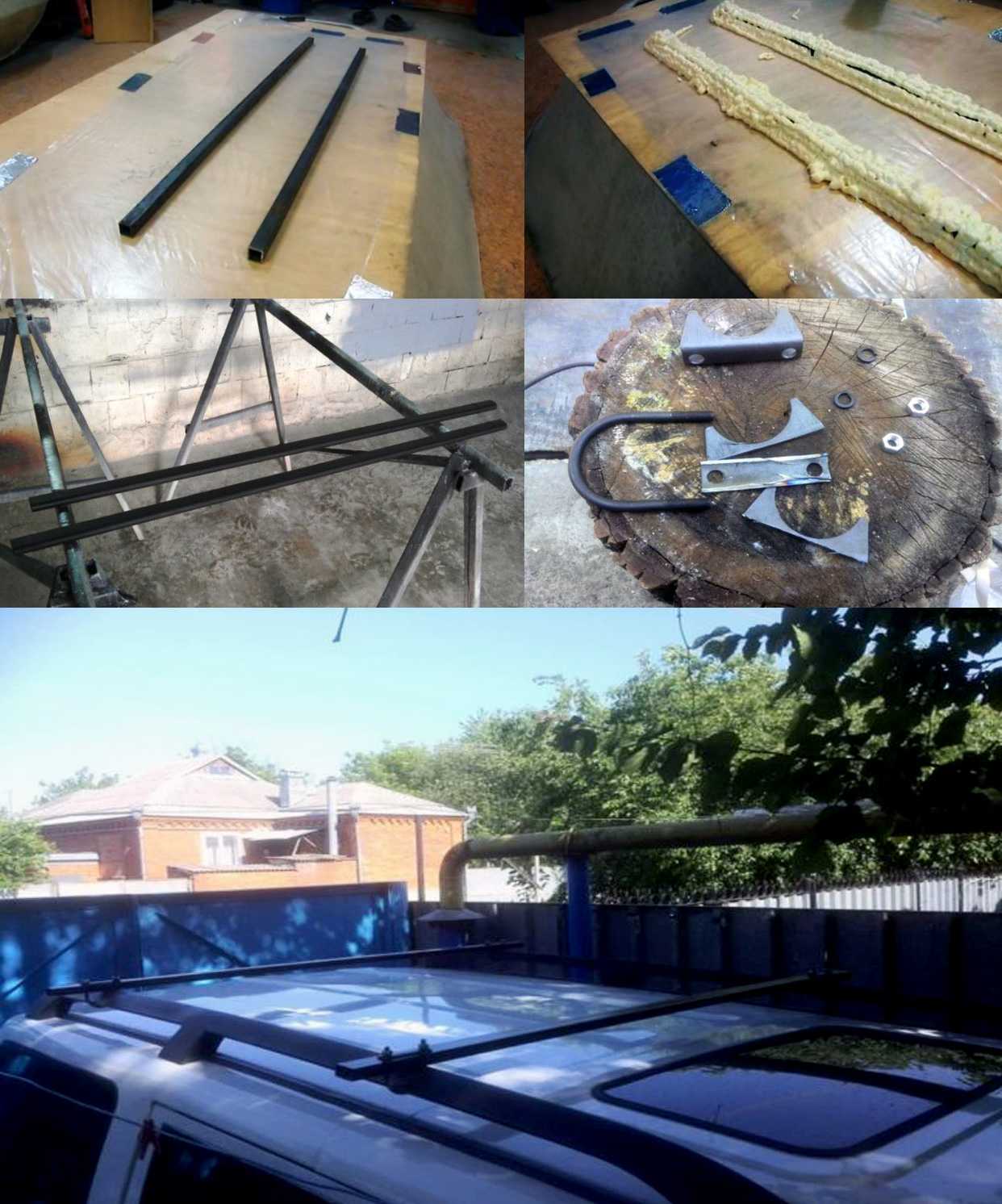

Как сделать багажник своими руками

Стоимость багажников для крыши высокая. К тому же, качество изделий не всегда позволяет перевозить слишком тяжелые грузы. Именно поэтому отличным решением будет самостоятельное изготовление конструкции. Для этого потребуются инструменты, материалы, некоторые навыки. Самыми распространенными и практичными являются багажники экспедиционного и универсального типа. Их преимущество заключается в простоте ремонта и обслуживания.

При создании багажника своими руками необходимо учитывать, что система должна обладать высокой прочностью и надежностью, поскольку от этого напрямую зависит безопасность на дороге всех участников движения. В случае любого происшествия ответственность несет исключительно водитель транспортного средства.

Большинство автолюбителей используют этот конструктивный элемент только в случае необходимости. В таком случае систему целесообразно делать съемной. Мастеру без особых навыков рекомендуется начинать с создания самой обычной разновидности – универсальной. Главная особенность – наличие двух поперечин. Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

  • шлифмашинка;
  • краска;
  • стеклоткань с плотностью не менее 300 г/м²;
  • монтажная пена;
  • хомуты – 4 шт.;
  • алюминиевый профиль 20×30, толщина его стенки не должна быть меньше 1,5 мм.

Материалом для профиля может выступать любой металл, но изделия из алюминия имеют высокие прочностные характеристики и при этом обладают небольшой массой. Для изготовления качественного багажника и его крепления на крышу следует придерживаться установленного алгоритма действий:

Необходимо распилить поперечины, длина каждой должна соответствовать ширине кузовной части авто.
Изделия покрываются пеной с внутренней и наружной стороны. Плотный слой позволит на третьем этапе придать необходимую конфигурацию поперечинам.
Когда пена застынет, лишние части убираются, а поверхность обрабатывается шлифовальной машинкой. Профиль должен иметь сначала форму параллелепипеда, после вносятся коррективы для получения хороших аэродинамических свойств – нужно сточить углы.
Из-за пористой структуры пены материал подвержен негативному воздействию окружающей среды. Особенно плохо вещество переносит контакты с влагой. Для обеспечения высокого уровня защиты применяется автомобильная шпатлевка.
Потом поперечины обматываются тремя слоями стеклоткани.
Затем наносится краска.
Пока конструкция сохнет, можно перейти к изготовлению крепежных элементов. Самым простым и экономичным вариантом являются хомуты

Важно подпилить низ изделия, чтобы пластинка получилась ровной. Это необходимо для плотного и надежного контакта.
В поперечинах просверливаются по два отверстия с каждого края

Между ними должно выдерживаться такое расстояние, чтобы вошли ушки хомута.
На заключительном этапе поперечины крепятся к рейлингам. Во избежание повреждений поперечины хомутами, в местах контакта подкладывают прокладки из резины.

Это самая простая технология по созданию багажника на крышу транспортного средства. К её преимуществам относится высокая скорость реализации, экономичность, надежность и качество. Тем не менее, срок службы конструкции ограничен различными факторами, включая количество атмосферных осадков, габариты и массу груза, а также дальность перевозки. Если автомобиль не оснащен рейлингами, то придется думать о другом способе закрепления. Установить такой багажник на крышу автомобиля не сложно, главное, разобраться с его конструктивными особенностями.

Создание экспедиционного багажника требует больше времени, финансовых вложений и навыков. Предварительно необходимо составить подробный чертеж и обзавестись сварочным аппаратом.

Используем пульверизатор

Заменить краскопульт можно на пульверизатор с размером сопла 1/3 или 1/4. Вначале к кислородному баллону нужно присоединить редуктор, а к нему шланг, пульверизатор. На выходе редуктора установить давление на уровне 7 кг.

Отрегулировать ширину факела с левой стороны пульверизатора, подачу краски кнопкой, расположенной с торца. В нижней части его ручки выставить давление подаваемого кислорода.

Изготовление поперечин для рейлингов и установка багажника на крышу

Порядок работы по монтажу поперечин на рейлинги автомобиля, рассмотрим на примере использования мебельного профиля и U-образных болтов, представляющих собой скобу с нарезанной на обоих ее концах резьбой. Такой способ применим для любого профиля, если концы его будут выступать за наружные грани рейлингов.

Изготовление поперечин своими руками

Для изготовления поперечных опорных балок накрышного багажника и крепления их на рейлинги необходимо:

  • отрезать выбранный профиль по замеренной длине в количестве 2 штук — для передней и задней поперечины;
  • разметить и просверлить с обоих концов каждой балки по два отверстия под концы U-образной скобы, обработать их антикоррозийным составом;
  • покрасить поперечины в желаемый цвет либо покрыть их термоусадочной трубкой для защиты от воздействия влаги;
  • желательно установить заглушки на торцы поперечин, в случае с мебельным профилем, их можно купить в соответствующих магазинах, а при использовании другого материала, следует проявить фантазию и сделать торцы аккуратными и эстетичными;
  • обработать U-образные болты антикором;
  • насадить резиновую трубку на нижнюю часть скобы, которая будет соприкасаться с рейлингом, и установить ее в нужном месте;
  • продеть концы болтов в отверстия на поперечине, предварительно установив резиновую прокладку между поперечиной и верхом рейлинга, и затянуть крепление, не забыв поставить под гайки широкую шайбу.

Такое крепление может быть быстро установлено, когда возникает необходимость в перевозке груза на крыше автомобиля, и также легко и быстро демонтируется. Вместо U-образных болтов для крепления поперечин на рейлинги своими руками, можно изготовить скобу из металлической полосы, закрепив ее обычными болтами.

Рейлинги своими руками

В каждом отдельном случае варианты крепления можно доработать, сделав их более эстетичными и органично вписывающимися в дизайн экстерьера. Например, хорошо будет смотреться вариант поперечин, концы которых не выходят за наружные грани рейлингов. В этом случае, можно просто изготовить скобу из металлической полосы, шириной равной ширине профиля. Такая скоба, захватывая рейлинг и поперечину с торца, одновременно обеспечит надежное крепление профиля и станет заглушкой его отверстия. Для закрепления такой скобы можно использовать мебельные винты с аккуратной головкой.

Преимущества и недостатки самодельных конструкций поперечин

Изготовление поперечных опорных конструкций для рейлингов имеет свои преимущества и недостатки. Из положительных моментов можно отметить:

  • экономию денег на покупку поперечин заводского изготовления;
  • идеальная совместимость багажника с вашим автомобилем, в отличие от унифицированных заводских конструкций;
  • возможность быстрой установки самодельных конструкций, когда возникает необходимость в перевозке негабаритных грузов;
  • увеличение места для багажа.

Возможность быстрой установки самодельных конструкций, когда возникает необходимость в перевозке негабаритных грузов

Главными же из недостатков таких поперечин являются:

  • ухудшение управляемости машиной, причиной которой является неравномерное распределение груза;
  • изменение в худшую сторону аэродинамики транспортного средства, что ведет к повышенному сопротивлению воздуха и большему расходу топлива;
  • повышение уровня шума в салоне.

Взвесив все плюсы и минусы, можно констатировать, что изготовление своими руками поперечин на рейлинги — это вынужденная мера, помогающая автовладельцу в ситуациях, которые возникают довольно редко, перевести нужный груз, сэкономив определенную сумму для семейного бюджета.

Для перевозки же специфических грузов типа велосипеда, лодки и других предметов неправильной геометрии, рекомендуется предусмотреть надежное их крепление, возможно с установкой на поперечины дополнительных крюков, ограничителей или зажимов, применив при этом свою фантазию и смекалку.

Сборка

В зависимости от имеющегося транспортного средства нужно сначала выбрать вид установки автобагажника на крышу. Есть два основных способа монтажа. Если автотранспорт оснащён рейлингами, нужно выбрать подходящие рельсы, которые соответствуют длине луча. Если автомашина не имеет рельсов, нужно приобрести специальный комплект, который позволит вам закрепить основание к телу багажника автомобиля

Важно! Во время работы обязательно прочитайте инструкцию, в противном случае установка может привести к повреждению авто

На видео — сборка и установка автобагажника:

https://youtube.com/watch?v=pyfuizqbZck
