Изготавливаем блок согласования для фаркопа своими руками

Монтаж фаркопа

Стандартная пошаговая последовательность действий при установке металлоконструкции включает:

  1. Демонтаж задней оптики с бампером автомобиля.
  2. Извлечение из багажного отделения пластиковой защитной планки.
  3. А также извлечение обшивки из багажника.
  4. Снятие заглушек.
  5. Отключение аккумуляторной батареи.
  6. Разборка фар.
  7. Снятие задних колес и подкрылок.
  8. Снятие бампера.
  9. Извлечение болтов и демонтаж усилителя.
  10. Сборка тягово-сцепного устройства по руководству пользователя от производителя.
  11. Обработать крепеж антикоррозийным составом.
  12. Затяжка ботов.

Особенности и тонкости установки фаркопа на автомобиль подробно раскрыты в данной статье.

На машинах разного поколения эти шаги могут слегка отличаться. После проверки качества сборки можно перейти к следующему этапу.

Киа Рио с прицепом Крепыш

Метки

Как выбрать

Выбор фаркопа для Киа Рио 3-го поколения – мероприятие, которое требует внимательного и ответственного подхода. От его качества и надежности зависит личный комфорт вождения автомобиля и безопасность окружающих участников дорожного движения в общем.

Монтаж фаркопа на Киа Рио 3-го поколения своими руками, при наличии мало-мальского опыта проведения мелкого ремонта и навыков использования простейшего инструмента, больших затрат времени не потребует, но придаст автомобилю дополнительные полезные качества. Вместе с тем важный элемент работы представляет собой монтаж электрической части установки. При наличии сомнений в своих силах обратитесь в ближайший сервис к специалистам. Цены на этот вид работ соизмеримы, а затраты времени не критичны.

Фаркоп на Киа Рио

Фаркоп – это прицепная конструкция, монтируемая на авто для буксировки прицепов, лодок и снегоходов.

Подготовка поверхности автомобиля к аэрографии

Блок согласования для фаркопа, схема и алгоритм подключения

Схема подключения смарт-коннекта довольно простая – питание он получает непосредственно от аккумулятора, а управляющий ток от соответствующего провода задней оптики, на который приходит уже дешифрованный аналоговый сигнал, передается на розетку фаркопа через последовательно включенные в цепь диод и реле. Таким образом, модуль смарт-коннект просто дублирует эти сигналы, перенаправляя дозированную нагрузку на огни прицепа. При этом в цепи блока согласования имеется надежная защита от перенапряжения, и автоматика замечает лишь сам модуль Smart Connect, который потребляет минимальный ток, не вызывая перегрузок, и не подавая повода для отключения задней оптики.


Схема подключения смарт-коннекта

Порядок подключения блока согласования следующий:

  • демонтировать оба задних фонаря;
  • взять жгут проводов, предназначенных для подключения блока к бортовой сети машины (с одной стороны он имеет разъем для подключения к смарт-коннекту, а с другой – свободные концы проводников разного цвета, каждый из которых имеет определенное назначение);
  • с помощью тестера или мультиметра, найти провод сигнала левого поворота и подключить к нему, используя соединитель, желтый проводок из жгута;
  • найти провод левого стоп-сигнала задней фары и подключить к нему красный проводок, если в авто стоп-сигнал совмещен с габаритными огнями, то красный провод следует соединить с проводником, идущим к дублирующему сигналу торможения;
  • определить проводок, по которому поступает сигнал для левого габаритного огня, и подключить к нему коричневый провод из жгута блока;
  • найдя проводник, отвечающий за включение ПТФ, перерезать его и с помощью соединителя подключить белый проводок со стороны автомобиля, а серый – со стороны фонаря;
  • найти место присоединения заземляющего провода блока управления с датчиками парковки и, отсоединив его от корпуса автомобиля, подключить к фиолетовому проводу;
  • с помощью кольцевого наконечника присоединить черный провод жгута к корпусу машины;


С помощью тестера или мультиметра, найти провод сигнала левого поворота

  • через предохранитель 15 А подключить красный провод питания Smart Connect к аккумуляторной батарее;
  • отыскать провод, по которому поступает сигнал правого поворота, и с помощью соединителя подключить к нему зеленый проводок жгута;
  • к проводу правого габарита присоединить синий проводник блока согласования, жгут подачи сигналов на смарт-коннект подключен;
  • свободные концы проводков второго жгута из комплекта блока нужно подключить к розетке фаркопа, согласно распиновке и назначению каждого из проводков, предварительно проложив трассу жгута от места установки смарт-коннекта к месту монтажа розетки (при необходимости на жгут следует установить прокладку для защиты изоляции от повреждения);
  • подключить жгуты проводов к блоку согласования в соответствующие разъемы и прикрепить блок к корпусу автомобиля.

После установки Smart Connect нужно подключить розетку прицепа и проверить работу сигнальных огней. Поворотники, габариты и стоп-сигналы должны загораться, и на автомобиле, и на прицепе. Левая же противотуманка при подключенной вилке должна гореть только на прицепе. На автомобиле она загорится, если отключить разъем на фаркопе.


После установки Smart Connect нужно подключить розетку прицепа и проверить работу сигнальных огней

Фаркоп на Киа Рио

Фаркоп – это прицепная конструкция, монтируемая на авто для буксировки прицепов, лодок и снегоходов.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

  1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
  2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
  3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
  4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
  5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
  6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
  7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
  8. Затягиваем все нужные болты ключами.

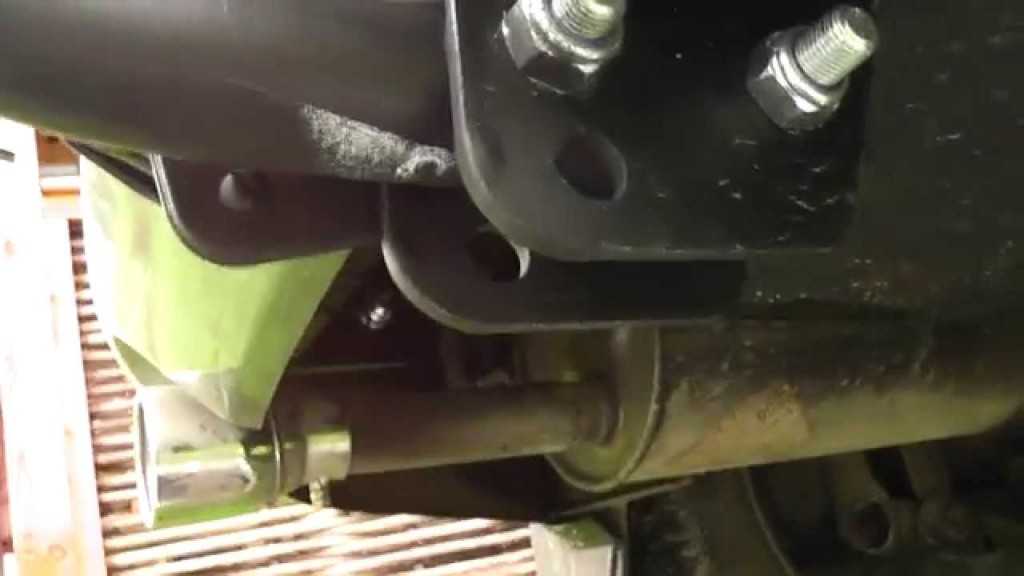

Закрепление на раме авто

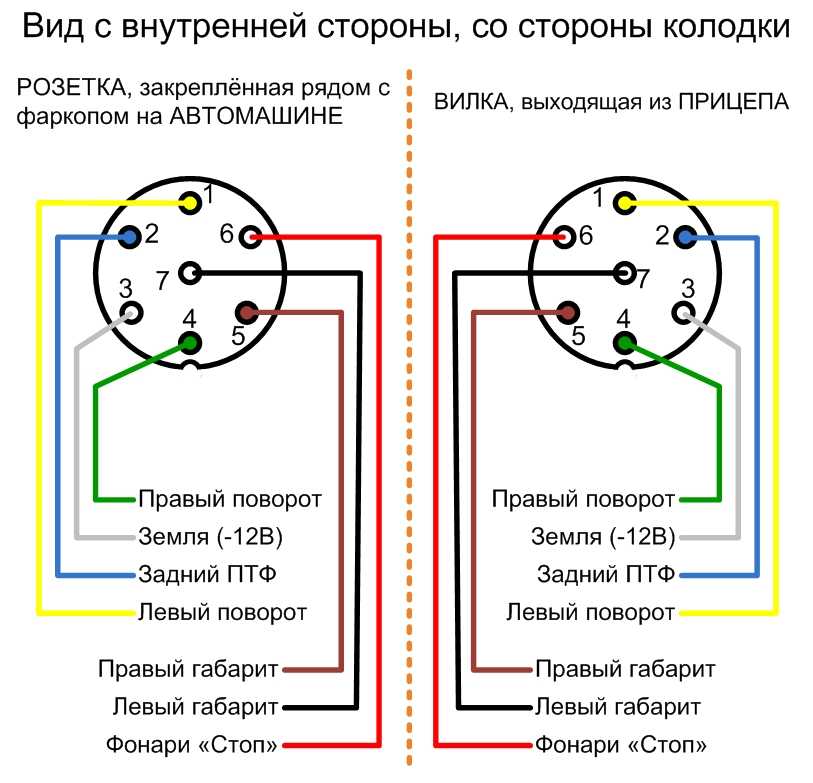

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

  • Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
  • После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

  • Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
  • Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
  • Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

  1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
  2. Механически можно демонтировать его с помощью специального ключа.
  3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Рекомендации по выбору

Перед тем как установить на свой Рио фаркоп, нужно его правильно подобрать. Для этого советую сначала заглянуть в руководство по эксплуатации и узнать особенности вашего поколения и конкретной модификации.

Скажу банальную вещь, по для эксплуатации Рио с прицепом настоятельно рекомендуется устанавливать исключительно качественные изделия. От этого напрямую зависит ваша безопасность и комфорт. Не нужно думать о том, сколько стоит ТСУ. Можно купить отличный фаркоп за адекватные деньги. Просто обращайтесь к проверенным производителям, среди которых следует выделить:

Обо всех представленных фирмах вы можете найти полезные статьи на нашем сайте в соответствующем разделе Фаркопы. Почитайте, вам будет крайне полезно, если вы ищите хорошее тягово-сцепное устройство.

Многие из производителей предлагают специальные адаптированные под конкретное поколение и тип кузова фаркопы для Киа Рио. Это позволит обойтись без подрезки бампера, тем самым максимально упростить вопрос установки. Хотя не все могут своими руками справиться с такой задачей.

Процедура установки

Процедуру монтажа фаркопа рекомендуется выполнять с помощником – это облегчит выполнение задачи, а также поможет сэкономить время и нервные клетки. Его устанавливают в штатные места – сверление дополнительных отверстий при этом не требуется. Однако придётся сделать специальный вырез в юбке заднего бампера.

  1. Начинаем с того, что демонтируем задний бампер – для этого действуем по следующему алгоритму:
  • отсоедините фиксаторы и снимите комбинированный фонарь;
  • отверните крепёжные болты сбоку бампера;
  • отверните крепёжные болты, которые держат сам бампер;
  • снимите фиксаторы;
  • удалите крышку бампера;
  • отсоедините главный разъём.
  1. Демонтируем задние фары.
  2. Снимаем усилитель бампера – на его место будет установлена балка фаркопа. Примеряем и крепим кронштейны слева и справа – между ними ставим балку и крепим её парой болтов справа и слева.
  3. Обшивку багажника понадобится убрать, чтобы добраться до проводов задних фонарей и проложить кабеля от розетки – их мы пропускаем через штатную пробку из резины. Для этого в ней понадобится проколоть два отверстия.
  4. Подключение кабелей розетки осуществляется в разрыв задних фар. При этом проследите за качеством пайки, после чего старательно заизолируйте места всех соединений. Чтобы убедиться, что все подключения сделаны без ошибок, воспользуйтесь тестером.
  5. В обратной последовательности ставим на место обшивку багажного отделения.
  6. В нижней юбке вырезаем небольшой участок – в инструкции к изделию об этом говорится.
  7. Устанавливаем на место задний бампер в последовательности, обратной процедуре демонтажа.

На этом процедура установки завершена – фаркопом можно пользоваться.

Универсальный электрокомплект — UniKit

Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой автомобиля.

Достоинства:

  • В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.
  • Во многих современных автомобилях, в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д., используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.
  • Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями ( Volkswagen B6, Volkswagen Jetta и т.д. ), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям , очень слабы.
  • Это недорогой и надежныйспособ заменить оригинальный электрокомплект.

В каких случаях нужна установка смарт-коннекта

Практически для всех современных автомобилей, при установке розетки на тягово-сцепное устройство, требуется ее подключение к бортовой сети через блок согласования для фаркопа. Чтобы проверить, нужен ли модуль Smart Connect на ваш автомобиль, следует просто выкрутить одну из лампочек в фарах. Если бортовой компьютер выдаст на приборную панель информацию об этом, то блок согласования нужен. Подключение розетки ТСУ непосредственно к задним фарам в этом случае может привести к перегоранию предохранителей и выходу проводки из строя.

Подключение фаркопа через блок согласования требуется в обязательном порядке в автомобилях, оснащенных:

  • электропроводкой с использованием мультиплексной CAN шины, по которой передается цифровой управляющий сигнал для всех устройств машины;
  • автоматической системой диагностики Check Control;
  • системой контроля напряжения;
  • светодиодным освещением;
  • системой обнаружения неисправностей и перегоревших ламп;
  • системой освещения пониженного напряжения.


Блок согласования (универсальный) ARAGON-501 MINI 7 ми контактный

Но и на старые автомобили тоже целесообразно установить блок согласования для фаркопа, если имеет место хотя бы один из следующих случаев:

  • состояние электропроводки не исключает возникновения пожара при перегрузках в сети, связанных с подключением электрики прицепа;
  • до монтажа ТСУ уже проявлялись неполадки в бортовой электрической сети;
  • предполагается использование прокатного прицепа, в котором может оказаться другая распиновка в вилке подключения, что чревато выходом из строя всей системы освещения;
  • фаркоп будет большую часть времени эксплуатироваться без прицепа и имеется опасность повреждения его проводки.

Фаркоп КИА Спортейдж 3: схема монтажа и подключения

Установить фаркоп, а также смарт-коннект для фаркопа своими руками не так уж и сложно. Схема монтажа этой детали для КИА «Спортейдж» 3 мало чем отличается от аналогичных схем для других моделей КИА. Нужно строго следовать правилам, описанным в инструкции, и не заниматься самодеятельностью — тогда у вас все получится.

Несколько базовых советов

Перед началом установки нужно тщательным образом заизолировать кабели как на фаркопе, так и на самом автомобиле.

Перед установкой фаркопа следует обработать рабочие поверхности транспортного средства специальным антикоррозийным покрытием

Повышенное внимание стоит уделить углублениям и отверстиям.

Когда вы подключите розетку фаркопа к электросети транспортного средства, компоненты конструкции нужно быстро и аккуратно запаять и заизолировать.

Завершив монтаж детали, шар для сцепления нужно смазать, а затем надеть на него особый колпачок (идет с ним в комплекте).

Монтаж

  1. Конструкция транспортного средства подразумевает наличие точек крепления со вставленными в них глушителями.
  2. В багажнике автомобиля есть специально отведенное место для того, чтобы в нем можно было разместить жгуты кабелей.
  3. Конструкция транспортного средства подразумевает самостоятельный монтаж фаркопа собственником авто.
  • Наружные пластины.
  • Поперечную балку (служит платформой для установки).
  • Тяговый крюк с набалдашником в виде шара.
  • Розетку для подсоединения к электросети авто.

Фаркоп для автомобиля модели КИА «Спортейдж» 3 устанавливается в соответствии со следующей схемой:

  • Установить и закрепить сам тяговой крючок. Он должен быть четко зафиксирован на указанном месте. Крепеж осуществляется при помощи трех болтов, которые затягиваются по периметру.
  • Подготовить пространство для монтажа штепсельной розетки, а также пару ключей на 17.
  • Надеть на болты пластину, на которой будет размещаться штепсельная розетка. Затянуть её гайками по периметру.

У многих автомобилистов большое количество кабелей вызывает панику, но переживать по этому поводу не стоит. Они закрепляются при помощи обыкновенных шурупов. В инструкции подробно описан процесс: что, куда и когда нужно подключать (когда будете подсоединять блок согласования для фаркопа своими руками, схема будет идентичной). Если коротко, то процесс подключения описывается следующими действиями:

Включается штатный разъем.

okuzove.ru

Установка фаркопа на Киа Рио своими руками

Перед тем, как произвести монтаж ТСУ, автомобиль необходимо установить на смотровой яме, отсоединить аккумуляторную батарею, затормозить автомобиль стояночным тормозом, под колеса положить упоры.

Схема сборки фаркопа Лидер для Киа Рио

Работу по монтажу должны производить два человека, соблюдая меры предосторожности.
Перед установкой ТСУ необходимо снять задний бампер и усилитель заднего бампера.
Закрепить кронштейны ТСУ (2,3) на штатные отверстия в лонжеронах автомобиля болтами М12х1,25х35 (9) и болтами М10х35 (8) , установив внутрь лонжеронов вкладыши (7).
Закрепить балку ТСУ (1) к кронштейнам (2,3) болтами М12х40 (10) .
Установить на автомобиль усилитель заднего бампера и задний бампер (предварительно сделать вырез в бампере (для седана)).
Установить на ТСУ съемный шар (6) и штепсельный разъем (ШР).
Подсоединить жгут проводов от ШРа к электропроводке автомобиля согласно рис 1.
Подсоединить аккумуляторную батарею и проверить действие сигналов.

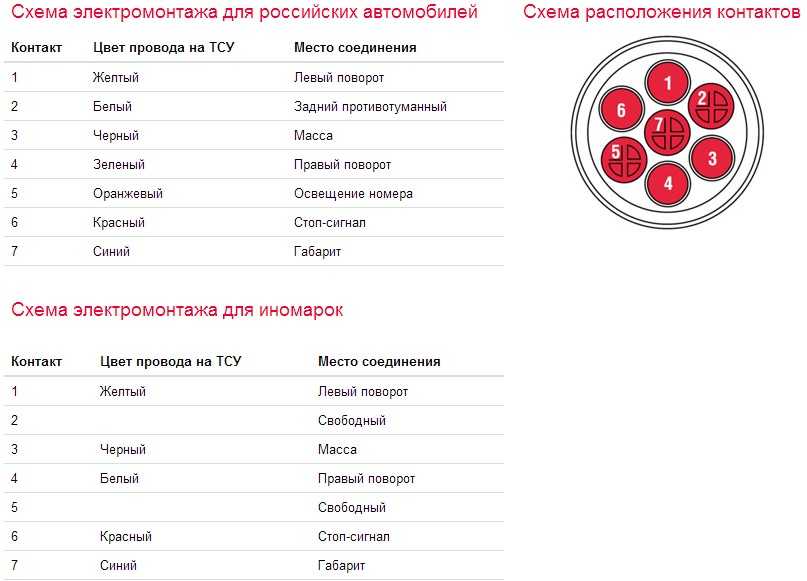

Контакт 1(L/1) 2(54/2G) 3(31/3) 4(R/4) 5(58R/5) 6(54/6) 7(58L/7)
Цвет провода на ТСУ  Желтый  Белый  Черный  Зеленый  Оранжевый  Красный  Синий
 Назначение Левый поворот Задний противотуманный Масса Правый поворот Освещение номера Стоп-сигнал Габарит
